بررسی دقیق دلایل استفاده از خنک کننده پمپ هیدرولیک
سیستم های هیدرولیک در بسیاری از صنایع مدرن نقش قلب تپنده را دارند. از خطوط تولید صنعتی گرفته تا ماشین آلات سنگین، انتقال قدرت از طریق سیال تحت فشار انجام می شود. اما در کنار مزایای زیاد این سیستم ها، یک چالش همیشگی وجود دارد: تولید گرما. حرارت اگر کنترل نشود، به آرامی اما قطعی، عملکرد کل سیستم را تضعیف می کند.
در این میان، خنک کننده پمپ هیدرولیک فقط یک قطعه جانبی نیست. بلکه یک بخش حیاتی برای حفظ پایداری، افزایش عمر تجهیزات و کاهش هزینه های نگهداری است. در این مقاله، به شکل علمی و کاربردی بررسی دقیق دلایل استفاده از خنک کننده پمپ هیدرولیک را انجام می دهیم تا تصمیم گیری برای انتخاب و استفاده از آن بر پایه دانش فنی باشد، نه حدس و تجربه پراکنده.
اهمیت مدیریت دما در سیستم های هیدرولیک
کنترل دما در سیستم هیدرولیک یکی از اصول بنیادین طراحی صنعتی است. هر سیستم هیدرولیک در حین کار مقداری انرژی را به گرما تبدیل می کند. این گرما اگر دفع نشود، باعث تغییر خواص سیال و آسیب به قطعات می شود. مدیریت حرارتی به همین دلیل بخشی جدایی ناپذیر از طراحی مهندسی سیستم های تحت فشار است.
سیستم هایی که در نگاه اول ساده به نظر می رسند، در عمل مجموعه ای از تعادل های حرارتی، مکانیکی و شیمیایی هستند. کوچک ترین اختلال در یکی از این تعادل ها می تواند زنجیره ای از خرابی ها ایجاد کند. خنک کننده ها در واقع ابزار حفظ این تعادل هستند.
چرا دما یکی از عوامل حیاتی در عملکرد سیستم هیدرولیک است
دمای روغن هیدرولیک مستقیماً بر ویسکوزیته، روانکاری و انتقال نیرو اثر می گذارد. اگر دما بیش از حد بالا برود، روغن رقیق می شود و توانایی ایجاد فیلم روانکار بین قطعات کاهش می یابد. این اتفاق باعث افزایش سایش، افت راندمان و افزایش مصرف انرژی می شود.
از طرف دیگر، دمای بالا سرعت واکنش های شیمیایی داخل روغن را افزایش می دهد. اکسیداسیون سریع تر رخ می دهد و ترکیبات تخریبی شکل می گیرند. این مواد نه تنها روغن را بی کیفیت می کنند، بلکه می توانند مسیرهای عبور سیال را مسدود کنند و به فیلترها آسیب بزنند.
نقش خنک کننده در پایداری عملکرد تجهیزات صنعتی
خنک کن هیدرولیک نقش تثبیت کننده دارد. یعنی اجازه نمی دهد دمای سیستم از محدوده طراحی خارج شود. وقتی دما ثابت بماند، رفتار سیال قابل پیش بینی است و تجهیزات در شرایط طراحی شده کار می کنند. در محیط های صنعتی که سیستم ها ساعت ها بدون توقف کار می کنند، این پایداری اهمیت حیاتی دارد. توقف تولید به دلیل داغ شدن بیش از حد سیستم، هزینه هایی به مراتب بیشتر از قیمت یک خنک کننده مناسب ایجاد می کند.
تولید حرارت در پمپ هیدرولیک چگونه اتفاق می افتد
هیچ سیستم هیدرولیکی بدون تولید گرما کار نمی کند. بخشی از انرژی ورودی به صورت اجتناب ناپذیر به حرارت تبدیل می شود. شناخت منابع تولید گرما کمک می کند دلیل نیاز به خنک کننده را بهتر درک کنیم. گرما فقط حاصل یک عامل نیست. بلکه نتیجه مجموعه ای از اتلاف ها، اصطکاک ها و مقاومت های داخلی است که در مجموع بار حرارتی قابل توجهی ایجاد می کنند.
منبع های اصلی تولید گرما در مدار هیدرولیک
اصلی ترین منبع گرما، اتلاف انرژی در فرآیند انتقال قدرت است. هر جا فشار افت کند یا جریان با مقاومت مواجه شود، انرژی به گرما تبدیل می شود. شیرها، لوله ها، اتصالات و پمپ ها همگی سهمی در این فرآیند دارند. در سیستم های پرقدرت، حتی درصد کمی از اتلاف انرژی می تواند مقدار زیادی گرما تولید کند. این گرما اگر مدیریت نشود، به سرعت دمای روغن را از محدوده مجاز خارج می کند.
اتلاف انرژی و تبدیل آن به حرارت
هیچ پمپی راندمان صد درصد ندارد. بخشی از انرژی مکانیکی موتور به دلیل اصطکاک داخلی، نشتی و تلاطم سیال از بین می رود. این انرژی از دست رفته به شکل گرما ظاهر می شود. در سیستم های بزرگ صنعتی، این اتلاف می تواند به چندین کیلووات توان حرارتی برسد. بدون خنک کننده، چنین بار حرارتی در مدت کوتاهی باعث افزایش شدید دما خواهد شد.
تاثیر اصطکاک داخلی و نشتی بر افزایش دما
اصطکاک بین قطعات متحرک پمپ یکی از عوامل ثابت تولید گرماست. حتی با بهترین روانکاری، تماس مکانیکی هرگز به صفر نمی رسد. نشتی داخلی نیز باعث گردش بی فایده روغن و اتلاف انرژی می شود. این پدیده ها در کنار هم باعث می شوند سیستم به طور مداوم گرما تولید کند. خنک کننده در واقع مسیر خروج این گرما از چرخه کاری است.
اثرات دمای بالا بر روغن هیدرولیک
روغن هیدرولیک فقط یک سیال انتقال نیرو نیست. این روغن وظیفه روانکاری، خنک کاری، آب بندی و محافظت در برابر خوردگی را هم بر عهده دارد. افزایش دما مستقیماً این وظایف را مختل می کند. روغن هایی که در دمای بالا کار می کنند، سریع تر پیر می شوند. این فرسودگی شیمیایی هزینه های عملیاتی سیستم را به شدت افزایش می دهد.
کاهش ویسکوزیته و افت عملکرد سیستم
با بالا رفتن دما، ویسکوزیته روغن کاهش می یابد. روغن رقیق تر، توانایی حفظ فشار را از دست می دهد. نشتی داخلی افزایش پیدا می کند و راندمان حجمی پمپ افت می کند. نتیجه این اتفاق کاهش توان خروجی سیستم است. اپراتور ممکن است تصور کند مشکل از پمپ یا موتور است، در حالی که ریشه مشکل در دمای بیش از حد روغن قرار دارد.
تخریب شیمیایی روغن و اکسیداسیون
اکسیداسیون در دمای بالا به شدت تسریع می شود. محصولات اکسیداسیون شامل اسیدها و لجن هایی هستند که خواص روغن را تخریب می کنند. این ترکیبات می توانند سطوح فلزی را خورده و مسیرهای باریک را مسدود کنند. در چنین شرایطی، حتی تعویض روغن هم کافی نیست. زیرا آلودگی ها ممکن است در کل سیستم باقی بمانند و آسیب را ادامه دهند.
تاثیر دمای بالا بر عمر مفید روغن
هر ۱۰ درجه افزایش دما می تواند عمر روغن را تقریباً نصف کند. این یک قانون تجربی شناخته شده در مهندسی روانکاری است. یعنی کنترل دما مستقیماً به معنای افزایش عمر سیال است. خنک کننده پمپ هیدرولیک در اینجا نقش محافظ سرمایه را ایفا می کند. هزینه روغن در سیستم های بزرگ قابل توجه است و افزایش عمر آن صرفه جویی مستقیم مالی ایجاد می کند.
اثرات دمای بالا بر قطعات پمپ و اجزای سیستم
حرارت فقط روغن را تخریب نمی کند. قطعات مکانیکی هم در برابر دمای بالا آسیب پذیر هستند. بسیاری از خرابی های زودرس پمپ ها ریشه در مدیریت ضعیف حرارتی دارند. دمای بالا می تواند باعث تغییر شکل، کاهش استحکام و تخریب مواد آب بندی شود.
آسیب به آب بندها و اورینگ ها
اورینگ ها و آب بندها معمولاً از پلیمرها ساخته می شوند. این مواد در دمای بالا خاصیت کشسانی خود را از دست می دهند. خشک می شوند، ترک می خورند و نشتی ایجاد می کنند. نشتی نه تنها عملکرد سیستم را مختل می کند، بلکه می تواند خطرات ایمنی و زیست محیطی ایجاد کند.
سایش زودرس قطعات داخلی پمپ
روغن داغ قدرت روانکاری کمتری دارد. در نتیجه تماس فلز با فلز افزایش پیدا می کند. این موضوع باعث سایش سریع تر چرخ دنده ها، پیستون ها و صفحات می شود. سایش زودرس یعنی کاهش عمر پمپ و افزایش هزینه تعمیرات.
کاهش دقت و راندمان سیستم
در سیستم های دقیق، حتی تغییرات کوچک دما می تواند تلرانس ها را تحت تاثیر قرار دهد. انبساط حرارتی قطعات باعث تغییر لقی ها و افت دقت می شود. در ماشین آلات اتوماتیک، این کاهش دقت می تواند کیفیت محصول نهایی را هم پایین بیاورد.
خنک کننده پمپ هیدرولیک چیست و چگونه کار می کند
خنک کننده پمپ هیدرولیک تجهیزی است که گرمای اضافی روغن را دفع می کند. این کار معمولاً از طریق انتقال حرارت به هوا یا آب انجام می شود. هدف اصلی، نگه داشتن دمای سیال در محدوده ایمن کاری است. عملکرد این تجهیزات بر پایه اصول کلاسیک انتقال حرارت است. اما طراحی صنعتی آن ها به گونه ای است که با حداقل افت فشار، حداکثر دفع گرما انجام شود.
تعریف علمی خنک کننده هیدرولیک
خنک کننده هیدرولیک یک مبدل حرارتی است. روغن داغ از داخل کانال هایی عبور می کند و گرمای خود را به محیط سردتر منتقل می کند. این محیط می تواند هوا یا آب باشد. راندمان خنک کننده به سطح تبادل حرارت، جنس مواد و سرعت جریان بستگی دارد.
اصول انتقال حرارت در کولرهای هیدرولیک
انتقال حرارت از طریق هدایت، همرفت و گاهی تابش انجام می شود. طراحی پره ها و کانال ها طوری است که بیشترین سطح تماس ایجاد شود. هرچه اختلاف دمای روغن و محیط بیشتر باشد، نرخ انتقال حرارت افزایش می یابد.
اجزای اصلی یک سیستم خنک کننده
یک خنک کننده معمولاً شامل هسته مبدل حرارتی، پوسته محافظ، اتصالات ورودی و خروجی و در مدل های هوا خنک، فن است. کیفیت ساخت این اجزا مستقیماً بر عمر و کارایی سیستم تاثیر می گذارد.
انواع خنک کننده پمپ هیدرولیک
خنک کننده ها بر اساس نوع محیط خنک کننده به دو دسته اصلی تقسیم می شوند. هر کدام مزایا و محدودیت های خاص خود را دارند. انتخاب بین این دو نوع باید بر اساس شرایط کاری، فضا و منابع موجود انجام شود.

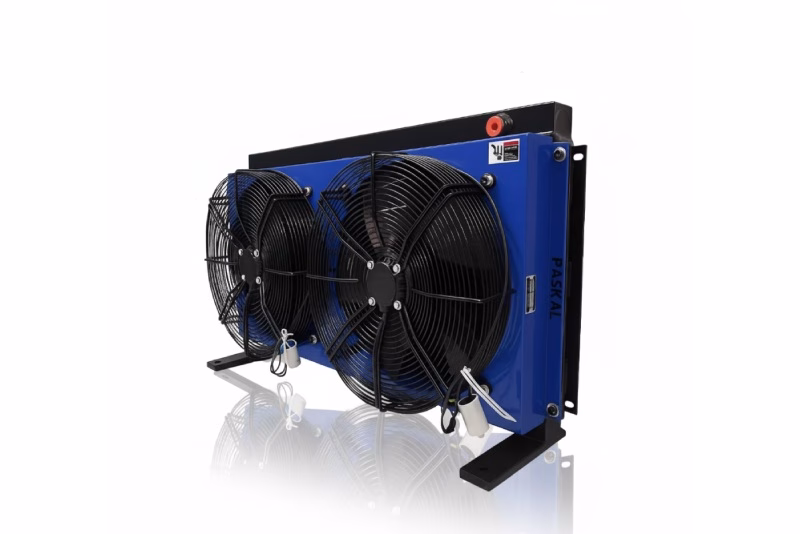

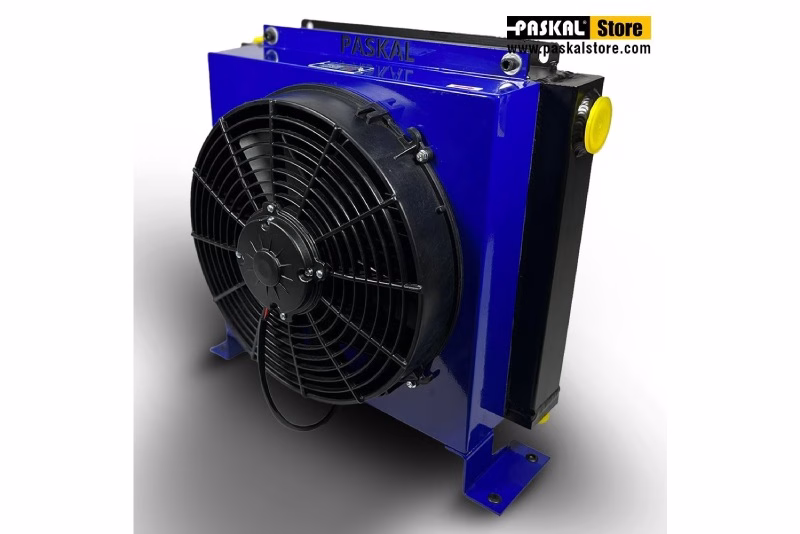

خنک کننده هوا خنک
در این نوع، روغن از داخل رادیاتور عبور می کند و فن هوا را از روی پره ها عبور می دهد. این سیستم مستقل از منابع آبی است و نصب ساده تری دارد. برای محیط هایی که دسترسی به آب محدود است، گزینه مناسبی محسوب می شود.
خنک کننده آب خنک
در این مدل، آب به عنوان محیط انتقال حرارت استفاده می شود. ظرفیت دفع حرارت آن بالاتر از مدل هوا خنک است. در صنایع سنگین با بار حرارتی زیاد، این نوع کارایی بیشتری دارد.
مقایسه عملی بین سیستم های هوا خنک و آب خنک
سیستم هوا خنک نصب آسان تر و نگهداری ساده تری دارد، اما ظرفیت خنک کنندگی محدودتری دارد. سیستم آب خنک قدرتمندتر است، ولی نیازمند زیرساخت و کنترل کیفیت آب است. انتخاب نهایی باید بر اساس تحلیل بار حرارتی و شرایط محیطی انجام شود.
دلایل اصلی استفاده از خنک کننده پمپ هیدرولیک
استفاده از خنک کننده یک انتخاب لوکس نیست. در بسیاری از کاربردها یک ضرورت فنی است. حذف آن می تواند زنجیره ای از هزینه ها و خرابی ها ایجاد کند. در این بخش به مهم ترین دلایل کاربردی استفاده از این تجهیزات می پردازیم.
افزایش عمر مفید پمپ
کنترل دما مستقیماً عمر پمپ را افزایش می دهد. قطعات در شرایط پایدار کار می کنند و سایش کاهش می یابد. پمپ خنک تر یعنی تعمیرات کمتر و توقف کمتر.
تثبیت عملکرد سیستم
وقتی دما ثابت باشد، رفتار روغن قابل پیش بینی است. فشار، دبی و پاسخ سیستم پایدار می ماند. این ثبات برای خطوط تولید حساس حیاتی است.
کاهش هزینه های تعمیر و نگهداری
بیشتر خرابی های زودرس ریشه حرارتی دارند. خنک کننده با حذف این عامل، هزینه های سرویس را کاهش می دهد. این کاهش هزینه در بلندمدت بسیار قابل توجه است.
جلوگیری از توقف خط تولید
داغ شدن بیش از حد می تواند باعث توقف اضطراری سیستم شود. هر توقف تولید یعنی ضرر مستقیم مالی. خنک کننده در واقع بیمه عملیاتی سیستم است.
تاثیر خنک کننده بر بهره وری انرژی
خنک کننده ها نه تنها از سیستم در برابر حرارت محافظت می کنند، بلکه به بهینه سازی مصرف انرژی نیز کمک می کنند. وقتی دمای روغن هیدرولیک کنترل شود، اتلاف انرژی به حداقل می رسد و پمپ بدون نیاز به فشار اضافی کار می کند.
کاهش اتلاف انرژی
سیستم های هیدرولیک داغ، برای حفظ فشار و جریان مورد نیاز، انرژی بیشتری مصرف می کنند. خنک کننده با کاهش دما، اجازه می دهد پمپ با راندمان نزدیک به طراحی کار کند و انرژی مصرفی کاهش یابد.
بهبود راندمان کلی سیستم
راندمان حجمی و مکانیکی پمپ به دمای سیال وابسته است. با خنک نگه داشتن روغن، اختلاف دما و تغییر ویسکوزیته کاهش یافته و سیستم عملکرد نزدیک به ایده آل خود را حفظ می کند.
مدیریت مصرف برق در تجهیزات صنعتی
در صنایع بزرگ، مصرف برق مرتبط با سیستم هیدرولیک قابل توجه است. با کاهش فشار کاری اضافی ناشی از دمای بالا، خنک کننده به صرفه جویی انرژی و کاهش هزینه برق کمک می کند.
چه زمانی سیستم هیدرولیک به خنک کننده نیاز دارد
تشخیص زمان لازم بودن خنک کننده، برای جلوگیری از خرابی های پرهزینه حیاتی است. افزایش دما همیشه به سرعت محسوس نیست، اما نشانه هایی وجود دارد که هشدار می دهند.
نشانه های افزایش بیش از حد دما
گرمای بیش از حد روغن، تغییر رنگ یا بوی سوختگی و ایجاد کف زیاد در سیال می تواند نشانه مشکل باشد. افزایش دمای مداوم، حتی اگر هنوز سیستم کار می کند، هشداری برای استفاده از خنک کننده است.
شرایط کاری پرریسک
کارکرد طولانی با بار سنگین، محیط های گرم یا جریان های بالا، شرایطی هستند که نیاز به خنک کننده را ضروری می کنند. در این شرایط حذف خنک کننده می تواند به خرابی سریع منجر شود.
تحلیل بار حرارتی سیستم
مهندسان با تحلیل بار حرارتی و اندازه گیری توان تولیدی در پمپ و خطوط، مشخص می کنند که آیا نصب خنک کننده الزامی است یا نه. این تحلیل علمی بهترین راه برای تصمیم گیری است.
معیارهای انتخاب خنک کننده مناسب
انتخاب خنک کننده مناسب فقط به نوع هوا یا آب بستگی ندارد. ظرفیت حرارتی، شرایط محیطی، نوع روغن و فشار کاری همگی نقش دارند.
ظرفیت حرارتی مورد نیاز
سیستم باید بتواند تمام گرمای تولیدی در شرایط کاری را دفع کند. انتخاب ظرفیت کمتر باعث داغ شدن سیستم می شود، ظرفیت بیش از حد هزینه و فضای اضافی ایجاد می کند.
شرایط محیطی نصب
دمای محیط، جریان هوا، رطوبت و محدودیت های فیزیکی، همه باید در انتخاب نوع و ظرفیت خنک کننده لحاظ شوند.
نوع سیال و فشار کاری
ویسکوزیته، نوع روغن و فشار کاری سیستم، جریان و سطح تبادل حرارت مورد نیاز را مشخص می کند. خنک کننده باید با سیال و فشار طراحی شده سازگار باشد.
فضای نصب و محدودیت های طراحی
ابعاد خنک کننده، محل نصب و مسیر لوله ها باید با فضای موجود مطابقت داشته باشد. انتخاب نادرست می تواند بهره وری را کاهش دهد.
اشتباهات رایج در استفاده از خنک کننده پمپ هیدرولیک
در عمل، بسیاری از مشکلات سیستم های هیدرولیک ناشی از استفاده نادرست یا نصب غلط خنک کننده است. شناخت این اشتباهات به افزایش عمر و کارایی سیستم کمک می کند.
- انتخاب ظرفیت نامناسب: یکی از رایج ترین خطاها، انتخاب خنک کننده ای با ظرفیت کمتر از نیاز واقعی است. نتیجه، افزایش مداوم دما و کاهش عمر سیستم است.
- نصب غیر اصولی: خنک کننده باید در مسیر صحیح و بدون افت فشار اضافی نصب شود. نصب غیر اصولی باعث کاهش انتقال حرارت و افزایش خرابی قطعات می شود.
- نگهداری ناکافی: تمیزکاری نادرست، عدم کنترل آلودگی و بررسی دوره ای دما باعث کاهش کارایی خنک کننده و ایجاد مشکلات جدی در سیستم می شود.
نگهداری و سرویس خنک کننده هیدرولیک
یک برنامه نگهداری مناسب می تواند عمر سیستم و خنک کننده را به شکل چشمگیری افزایش دهد.
- برنامه سرویس دوره ای: بازرسی منظم، کنترل جریان و دما، و بررسی وضعیت قطعات مکانیکی خنک کننده باید به صورت منظم انجام شود.
- تمیزکاری و کنترل آلودگی: پرّه ها و کانال های انتقال حرارت باید از گرد و غبار، رسوب و آلودگی پاک شوند. آلودگی باعث کاهش راندمان و افزایش دما می شود.
- پایش دمای عملکرد: استفاده از سنسورهای دما و ثبت داده ها کمک می کند تا هرگونه افزایش غیرطبیعی سریع تشخیص داده شود و اقدامات اصلاحی انجام شود.
بررسی کاربرد خنک کننده در صنایع مختلف
خنک کننده ها در بسیاری از صنایع حیاتی هستند و عملکرد صحیح آن ها به کیفیت و پایداری تولید مرتبط است.
صنایع سنگین و فولاد
در فولاد و آهن گری، پمپ ها و خطوط هیدرولیک تحت فشار بالا و دمای زیاد کار می کنند. خنک کننده ها عمر تجهیزات و کیفیت تولید را تضمین می کنند.
ماشین آلات راهسازی
بیل های مکانیکی، لودرها و جرثقیل ها، سیستم های هیدرولیک بزرگ دارند که در شرایط محیطی دشوار کار می کنند. خنک کننده در این ماشین ها برای جلوگیری از توقف و خرابی حیاتی است.
صنایع تولیدی و خطوط اتوماسیون
در خطوط تولید، دمای ثابت روغن باعث دقت بالا، کیفیت محصول و کاهش ضایعات می شود. خنک کننده، ابزار تثبیت این شرایط است.
تحلیل اقتصادی استفاده از خنک کننده
هزینه اولیه خرید خنک کننده ممکن است زیاد به نظر برسد، اما نگاه بلندمدت به صرفه جویی ها و کاهش خرابی ها نشان می دهد که این سرمایه گذاری ضروری است.
هزینه اولیه در برابر صرفه جویی بلندمدت
خرید یک خنک کننده مناسب می تواند هزینه تعمیرات پمپ و روغن را کاهش دهد. هزینه اولیه در طول عمر سیستم چند برابر باز می گردد.
کاهش خرابی و توقف تولید
خرابی پمپ به دلیل حرارت بالا، می تواند توقف تولید ایجاد کند. هزینه توقف تولید اغلب بسیار بیشتر از هزینه تجهیزات خنک کننده است.
بازگشت سرمایه
سرمایه گذاری در خنک کننده، از طریق کاهش تعمیرات، افزایش عمر تجهیزات و جلوگیری از توقف، بازگشت سرمایه سریع و ملموس دارد.
آینده فناوری خنک کننده های هیدرولیک
صنعت خنک کننده های هیدرولیک در حال توسعه و بهینه سازی است. فناوری های نوین، امکانات بیشتری برای مدیریت دما و بهینه سازی مصرف انرژی ارائه می دهند.
طراحی های هوشمند و کنترل دمای دیجیتال
سیستم های پیشرفته امروزی مجهز به حسگرهای هوشمند و کنترل دیجیتال هستند که دما را به طور دقیق پایش و تنظیم می کنند.
بهینه سازی مصرف انرژی
با استفاده از الگوریتم های کنترل و طراحی بهتر، مصرف انرژی خنک کننده ها کاهش یافته و راندمان سیستم افزایش می یابد.
متریال های جدید در انتقال حرارت
مواد با هدایت حرارتی بالاتر و مقاومت مکانیکی بهتر، کارایی خنک کننده ها را بهبود می بخشند و طول عمر تجهیزات را افزایش می دهند.
جمع بندی نهایی و توصیه های کاربردی برای انتخاب خنک کننده مناسب
خنک کننده پمپ هیدرولیک بیش از یک تجهیزات جانبی است؛ یک ابزار حیاتی برای پایداری، راندمان و طول عمر سیستم های هیدرولیک. استفاده صحیح از خنک کننده، انتخاب ظرفیت مناسب، نصب اصولی و نگهداری منظم، باعث کاهش هزینه ها، افزایش بهره وری و جلوگیری از توقف تولید می شود.در صنایع مختلف، از ماشین آلات سنگین تا خطوط تولید اتوماسیون، خنک کننده ها تضمین کننده کیفیت و ثبات عملکرد هستند. برای تصمیم گیری نهایی، تحلیل بار حرارتی، شرایط محیطی، نوع سیال و فضای نصب باید در نظر گرفته شود تا سرمایه گذاری حداکثر بازده را داشته باشد.
سوالات متداول
- چرا پمپ هیدرولیک به خنک کننده نیاز دارد؟
دمای بالای روغن هیدرولیک باعث کاهش ویسکوزیته، افزایش سایش قطعات و تخریب شیمیایی روغن می شود. خنک کننده دما را در محدوده امن نگه می دارد و عمر پمپ و سیستم را افزایش می دهد. - چه زمانی باید خنک کننده نصب شود؟
اگر سیستم تحت بار سنگین، جریان بالا یا محیط گرم کار می کند و دمای روغن به محدوده خطر نزدیک می شود، نصب خنک کننده ضروری است تا از خرابی و توقف تولید جلوگیری شود. - خنک کننده هوا خنک بهتر است یا آب خنک؟
خنک کننده هوا خنک نصب ساده و نگهداری آسان دارد اما ظرفیت پایین تری دارد، در حالی که آب خنک ظرفیت بالاتر و عملکرد مناسب تر در سیستم های پرحرارت ارائه می دهد. انتخاب بر اساس بار حرارتی و شرایط محیطی انجام می شود. - نگهداری خنک کننده هیدرولیک شامل چه مواردی است؟
کنترل دوره ای دما، بررسی جریان و فشار، تمیزکاری پره ها و کانال ها، و بررسی وضعیت قطعات مکانیکی، کلید حفظ راندمان و عمر طولانی سیستم است. - استفاده از خنک کننده چه تاثیری بر هزینه ها دارد؟
با کاهش خرابی پمپ، افزایش عمر روغن و جلوگیری از توقف تولید، خنک کننده باعث صرفه جویی بلندمدت و بازگشت سریع سرمایه می شود.
