شیر برقی کنترل جهت هیدرولیک سایز ۱/۴

شیر برقی کنترل جهت، از کلیدی ترین و تاثیرگذارترین بخش سیستم های هیدرولیکی هستند؛ در اصل شیر برقی کنترل جهت به عنوان واحد کنترل و فرمان سیستم های هیدرولیکی می باشند. اطلاع از وظایف و نحوه ی عملکرد اجزاء کنترلی بسیار مهم بوده و از وظایف مهم طراح است. همانطور که می دانیم  قدرت بالای سیال در سیستم های هیدرولیک به کمک پمپ و موتور تامین شده و توسط شیرهای هیدرولیک تحت کنترل قرار می گیرد. این شیرها می توانند در دو دسته ی کلی برقی و دستی تولید شوند. شیرهای دستی ساختاری بسیار ساده دارند و ساختار شیر برقی هیدرولیک تا حدودی پیچیده تر است. در اصل شیر برقی کنترل جهت را طبق قواعد متفاوتی می توان دسته بندی کرد که عبارتند از: نوع عملکرد، نوع تحریک و غیره.

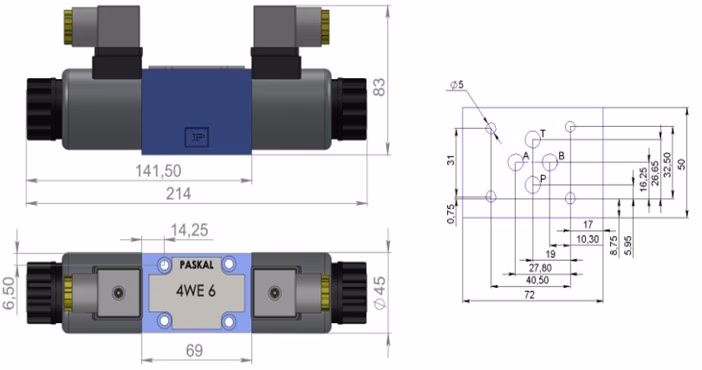

معرفی شیر برقی کنترل جهت هیدرولیک پاسکال سری 4WE6 – سایز NG6 -1/4

شیر برقی کنترل جهت هیدرولیک پاسکال سری 4WE6 برای کنترل و تغییر مسیر جریان روغن در سیستم‌های هیدرولیک صنعتی طراحی شده است. این شیر از نوع اسپولی با فرمان مستقیم الکترومغناطیسی (Solenoid Operated) بوده و با دریافت سیگنال الکتریکی، موقعیت اسپول را تغییر داده و جهت حرکت عملگرهای هیدرولیکی را کنترل می‌کند.طراحی این سری مطابق استاندارد NG6 / CETOP 3 (ISO 4401-03) بوده و امکان نصب مستقیم روی مانیفولد استاندارد را فراهم می‌سازد. عملکرد دقیق، پاسخ سریع، تحمل فشار بالا و تنوع در تیپ اسپول و ولتاژ بوبین، این محصول را به گزینه‌ای قابل‌اعتماد برای انواع یونیت‌های هیدرولیک و ماشین‌آلات صنعتی تبدیل کرده است.

مشخصات فنی شیر برقی کنترل جهت هیدرولیک سایز ۱/۴

• مدل: 4WE6
• نوع شیر: کنترل جهت اسپولی با فرمان مستقیم برقی
• سایز نامی NG6 (CETOP 3)
• استاندارد نصب ISO 4401-03 / CETOP 3
• حداکثر فشار کاری در پورت‌های P, A, B: تا ۳۱۵ بار
• حداکثر فشار خط برگشت T تا ۱۶۰ بار
• حداکثر دبی عبوری: ۸۰ لیتر بر دقیقه
• نوع فرمان: بوبین الکترومغناطیسی
• ولتاژهای قابل ارائه: 12V DC، 24V DC، 110V AC، 220V AC
• دمای کاری سیال: ۳۰- تا ۷۰+ درجه سانتی‌گراد
• ویسکوزیته مجاز روغن: ۲.۸ تا ۳۰۰ mm²/s
• نوع نصب Subplate / Manifold Mounting
• وزن تقریبی: حدود ۲ کیلوگرم
• استاندارد سوکت برق: DIN 43650 امکان ارائه با LED نشانگر

مزایای شیر برقی کنترل جهت سایز ۱/۴

• طراحی فشرده و استاندارد مطابق CETOP 3
• پاسخ سریع و دقیق به فرمان الکتریکی
• قابلیت کارکرد پیوسته (Continuous Duty)
• تنوع در تیپ اسپول برای کاربردهای مختلف (مرکز بسته، باز، کنترلی و ترکیبی)
• تحمل فشار کاری بالا تا ۳۱۵ بار
• نصب آسان روی مانیفولد استاندارد NG6
• سهولت در سرویس و تعویض بوبین
• کیفیت ساخت مناسب برای شرایط صنعتی
• امکان انتخاب ولتاژهای مختلف AC و DC متناسب با سیستم

کاربردهای شیر برقی کنترل جهت هیدرولیک سایز ۱/۴

پاورپک‌های هیدرولیک کوچک و متوسط

کنترل حرکت سیلندرها و موتورهای هیدرولیکی

ماشین‌آلات صنعتی سبک و نیمه‌سنگین

دستگاه‌های پرس، تزریق و ماشین‌ابزار

خطوط اتوماسیون صنعتی

یونیت‌های هیدرولیک با فرمان ۱۲ یا ۲۴ ولت

سیستم‌های نیازمند تغییر سریع و دقیق جهت جریان
