استفاده از الکترونیک در فناوری امروزی و در جهت کنترل سیستم های فعال کننده مختلف مانند سیستم های هیدرولیک و پنوماتیک افزایش یافته است، و طبیعتاً منجر به علاقه بیشتر به شیرهای سروو و پروپرشنال شده است. شیرهای سروو و پروپرشنال از نوع شیرهای الکتروهیدرولیک و الکتروپنوماتیکی با عملکرد پیوسته هستند که سیگنال ورودی آنالوگ یا دیجیتال متغیر را به یک سیگنال خروجی با گام کمتر تبدیل می کنند. این سیگنال ممکن است یک سیگنال جریان یا فشار باشد. دانستن تفاوت شیر پروپرشنال و سروو می تواند در کاربری صحیح تر آنها موثر باشد. می توانید این شیرهای صنعتی را از آراز فخر آذر خریداری کنید.

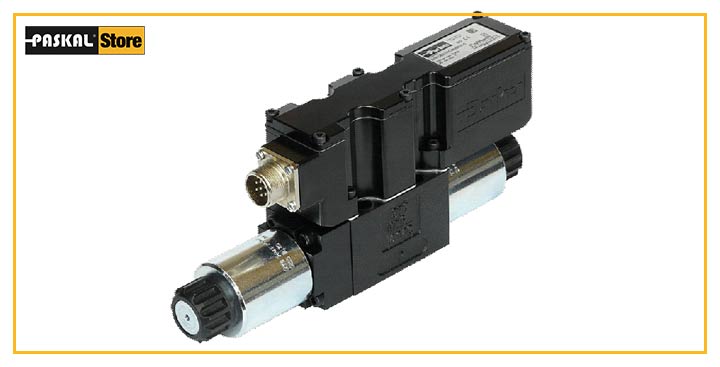

شیر پروپرشنال
همه چیز درباره شیر پروپرشنال

شیر پروپرشنال چیست؟

شیر پروپرشنال شیری است که می تواند خروجی را در پاسخ به تغییرات ورودی الکتریکی تغییر دهد. به این شیرها، شیرهای الکتروهیدرولیک نیز می گویند و شباهت هایی با شیرهای سروو هیدرولیک دارند، زیرا هر دو به صورت الکتریکی کنترل می شوند. شیرهای پروپرشنال را می توان به عنوان شیر کنترل جهت یا کنترل فشار استفاده کرد، اما بیشتر این شیرها به عنوان شیرهای کنترل جهت استفاده می شوند و با کمک سیگنال الکتریکی فعال می شوند. بنابراین، سرعت و جهت جریان، متاثر از سیگنال کنترل خواهد بود.

کاربرد شیر پروپرشنال

این دریچه ها در کاربردهایی استفاده می شوند که وضوح بالا، جریان حجم بالا و هیسترزیس کم مورد نیاز است. از آن ها در سیستم های هیدرولیک، ماشین آلات خاک برداری، رباتیک و ماشین ابزار و تولید کاغذ استفاده می شود

شیر پروپرشنال
کاربرد شیر پروپرشنال چیست؟

نحوه عملکرد شیر پروپرشنال

شیر پروپرشنال را می توان ترکیبی از تحریک شیر هیدرولیک با کنترل الکترونیکی پیشرفته در نظر گرفت. اجزای مدار هیدرولیک با استفاده از یک شیر پروپرشنال کاهش یافته، و هنگامی که از این نوع شیر استفاده می شود، تعداد اجزای یک سیستم کاهش می یابد. دقت و کارایی سیستم با استفاده از این نوع شیر افزایش می یابد. یک شیر کنترل جهت متناسب، جریان سیال را با توجه به سیگنال الکتریکی ورودی تغییر می دهد. این شیرها خروجی تولید می­ کنند که متناسب با ورودی کنترل شده الکترونیکی است.

خروجی به سه شکل جهت، فشار و جریان خواهد بود. بوبین ها در شیر پروپرشنال بیشتر به صورت DC کار می کنند و می توانند با ولتاژهای متفاوت همراه باشند که نیروی متغیری را ایجاد خواهد کرد، که می تواند حرکت اسپول  را جابجا کند. این نوع از شیر دارای دقت بالایی بوده و به دلیل مزیت فعال سازی از راه دور، مورد توجه هستند. با این نوع از شیرها می توان جک هیدرولیک، سوپاپ هیدرولیک و دیگر موتورهای هیدرولیک را کنترل نمود.

شیر سروو
هرآنچه درباره شیر سروو باید بدانیم

شیر سروو چیست؟

شیر سروو را می توان به عنوان یک شیر کنترل جهت دار در نظر گرفت. این شیر اساساً یک محرک پنوماتیک یا هیدرولیک است که می تواند راه های بیشتری را برای گردش سیال به هم متصل کند. این دریچه ها از نظر طراحی ساده هستند و قابلیت موقعیت یابی متغیری را دارند.

شیرهای سروو قادر به کنترل جهت جریان هستند و می توانند میزان جریان را کنترل کنند. دریچه های سروو دستگاه های حسگر خاصی دارند که موقعیت و سرعت کامل یک محرک را امکان پذیر می کند. این نوع از شیرها در سیستم های هیدرولیک استفاده می شوند. زیرا دارای بازخورد داخلی بوده و می توانند عملکرد بهتر شیر را با قابلیت اطمینان بالا ارائه دهند.

بیشتر بخوانید: هر آنچه درباره شیر بالابری هیدرولیک باید بدانید.

کاربرد شیر سروو

از شیرهای سروو در مصارف صنعتی استفاده می شود. از جمله کاربرد شیر سروو، می توان به استفاده از آنها در انواع وسایل نقلیه زمینی، دستگاه های بازویی و مفصلی، در جرثقیل های حمل بار، کنترل ماشین آلات کشاورزی و کارخانه فولاد، ماشین های آتش نشانی و وسایل نقلیه خدماتی و تجهیزات چوب بری و ساخت ابزار اشاره کرد.

شیر سروو
کاربرد شیرهای سروو چیست؟

نحوه عملکرد شیر سروو

شیرهای سروو اغلب برای کنترل موقعیت دقیق و سیگنال الکتریکی جهت کنترل بهتر استفاده می شود. این شیرها به طور گسترده در سیستم های الکتروهیدرولیک مورد استفاده قرار می گیرند. زیرا دارای مزیت استفاده از سیگنال های الکتریکی کم قدرت برای قرار دادن محرک یا موتور هستند. در شیرهای سروو، یک سیستم بازخورد استفاده می شود تا اطمینان حاصل شود که محرک کاری را که کنترل کننده از او می خواهد انجام می دهد. این بازخورد با کمک برخی از دستگاه های الکترونیکی به دست می آید که عمدتاً یک مبدل هستند.

این مبدل قادر است سیگنال را با توجه به جهت و سرعت جریان تولید کند و به سیستم فیدبک داده شود. در این حالت جهت و سرعت جریان بر حسب نیاز قابل تغییر است. سیال از طریق ورودی وارد می شود و سپس به پورت ها می رسد و پس از آن خط برگشت حرکت می کند. عملکرد شیر با یک سیگنال الکتریکی شروع می شود و این باعث خواهد شد که آرمیچر فلپر را از یک نازل فشار دهد تا فلپر به نازل دیگر نزدیک تر شود. این باعث افزایش فشار در یک سر اسپول و کاهش فشار در انتهای دیگر می شود. اسپول با توجه به چرخش آرمیچر، موقعیت خود را از فشار بالاتر تغییر می دهد.

شیر پروپرشنال و سروو
شیر پروپرشنال و سروو چه تفاوت هایی با یکدیگر دارند؟

تفاوت شیر پروپرشنال و سروو

در بررسی بیشتر تفاوت شیر پروپرشنال و سروو، باید گفت که شیرهای پروپرشنال برای سیستم های کنترل الکتریکی عمومی استفاده می شوند، در حالی که شیرهای سروو برای کاربردهای فرکانس بالا مورد استفاده قرار می گیرند. شیرهای پروپرشنال دارای مدارهای حلقه باز یا بسته هستند، در حالی که شیرهای سروو دارای مدارهای حلقه بسته خواهند بود. شیرهای سروو در مقایسه با شیرهای پروپرشنال از دقت و قابلیت اطمینان بالایی برخوردار هستند.

برای دریافت پاسخ فرکانس بالا از شیر سروو باید فشار بیشتری اعمال شود. شیرهای سروو دارای سیستم بازخوردی هستند که می تواند محرک را کنترل کند. ضمن آنکه سیستم فیدبک متشکل از دستگاه های حسگر است و این تفاوت عمده با شیر پروپرشنال می باشد. کنترلر می تواند محرک را با کمک سیستم بازخورد کنترل نماید.

شیر هیدرولیک
شیر پروپرشنال و سروو چه تفاوت هایی با یکدیگر دارند؟

نکات مهم درباره این شیر ها

از نکات مهمی که باید در خصوص این نوع از شیرها در نظر داشت این است که شیر پروپرشنال بیشتر همراه با بازخورد الکتریکی است. هنگامی که سیگنال جابجایی بازخورد برابر با سیگنال داده شده باشد، اسپول از حرکت می ایستد و شیر به تعادل جدیدی از موقعیت می رسد. از سویی دیگر، دو نوع شیر سروو وجود دارد که شامل بازخورد مکانیکی و فیدبک الکتریکی است.

به طور کلی، پاسخ فرکانسی شیر سروو با فیدبک الکتریکی بالا است و پاسخ فرکانسی شیر سروو با بازخورد مکانیکی کمی پایین‌تر است. توان ورودی شیر پروپرشنال نسبتاً بزرگ است و از چند صد میلی آمپر تا بیش از ۱ آمپر متغیر خواهد بود. در حالی که توان ورودی شیر سروو نسبتاً کوچک است و ده ها میلی آمپر در نظر گرفته می شود. دقت کنترل شیر پروپرشنال کمتر است و هیسترزیس بیشتری از شیر سروو دارد.

درباره قیمت محصولات سوالی دارید؟

از طریق تماس با کارشناسان ما در ارتباط باشید .

نتیجه گیری

خطی که عملکرد شیرهای سروو و پروپرشنال را از هم جدا می کند در سال های اخیر از بین رفته است. برخی ممکن است شیرهای سروو  را هر دریچه ای در نظر بگیرند که قادر است محرک را با کنترل حلقه بسته به طور دقیق ایجاد کند. با این حال، در سیستم هیدرولیک روزمره، بسیاری از متخصصان صنعت، سروو را به عنوان شیری با موتور محرک توصیف می‌ کنند، جایی که دریچه‌ های پروپرشنال از تنظیم سنتی قرقره و آرمیچر هسته استفاده می‌کنند. این می تواند مهم ترین تفاوت شیر پروپرشنال و سروو باشد. شما می توانید این نوع از شیرها را از شرکت پاسکال استور تهیه کرده و راهنمایی های لازم را دریافت کنید.

منبع: forumautomation

شرکت بازرگانی و مهندسی آراز فخر آذر

سوالات متداول

تفاوت شیر پروپرشنال و سروو چیست؟

شیرهای پروپرشنال برای سیستم های کنترل الکتریکی عمومی استفاده می شوند، در حالی که شیرهای سروو برای کاربردهای فرکانس بالا مورد استفاده قرار می گیرند. همچنین شیرهای پروپرشنال دارای مدارهای حلقه باز یا بسته هستند، در حالی که شیرهای سروو دارای مدارهای حلقه بسته خواهند بود. شیرهای سروو در مقایسه با شیرهای پروپرشنال از دقت و قابلیت اطمینان بالایی برخوردار هستند.

کاربرد شیرهای پروپرشنال و سروو چیست؟

کاربرد شیر سروو، می توان به استفاده از آنها در انواع وسایل نقلیه زمینی، دستگاه های بازویی و مفصلی، در جرثقیل های حمل بار، کنترل ماشین آلات کشاورزی و کارخانه فولاد، ماشین های آتش نشانی و وسایل نقلیه خدماتی و تجهیزات چوب بری و ساخت ابزار اشاره کرد . از کاربرد های شیر پروپرشنال می توان به این مورد اشاره کرد که این دریچه ها در کاربردهایی استفاده می شوند که وضوح بالا، جریان حجم بالا و هیسترزیس کم مورد نیاز است. از آن ها در سیستم های هیدرولیک، ماشین آلات خاک برداری، رباتیک و ماشین ابزار و تولید کاغذ استفاده می شود.
