سنسور جک پنوماتیک

سنسورها برای فرمان دهی در سیستم های کنترل ماشین آلات و تجهیزات خودکار استفاده می شوند. جک پنوماتیک از سنسور ها برای تشخیص موقعیت خطی پیستون و فرمان گیری استفاده می کنند. به دلیل کاربرد بسیار زیاد سنسور جک پنوماتیک در زمینه صنعت، در ادامه این مطلب بیشتر درباره آن صحبت خواهیم کرد.

سنسور جک پنوماتیک
سنسور جک پنوماتیک چیست؟

سنسور جک پنوماتیکی

متداول ترین نوع سنسور مورد استفاده برای جک پنوماتیک، سنسورهای مغناطیسی است به این صورت که میدان مغناطیسی آهنربایی را که در پیستون سیلندر ادغام شده است، تشخیص می دهند. این سنسور روی بدنه استوانه ای جک پنوماتیک نصب میشود و براساس نزدیکی به آهنربا، “روشن” یا “خاموش” را نشان می دهد. بسته به کاربرد، از فن آوری های مختلف حسگر مغناطیسی مختلف می توان برای به حداکثر رساندن عملکرد، فضا و قابلیت ها استفاده کرد.

برندهای معروف سنسورهای سیلندر پنوماتیک در صنعت

سنسورهای فستو رایج ترین نوع سنسور سیلندر پنوماتیک است. این محصول سالهاست که مورد استفاده قرار می گیرد و یک کالای اثبات شده است. تفاوت سنسور جک دو سیم و سه سیم نسبت به سایر سنسورها در نوع قرار گیری آنها روی شیار جک پنوماتیک است. سنسورهای رید به طور معمول دارای عمر زیادی هستند و در صنعت کاربرد فراوانی دارند، سنسورهای رید محبوب ترین سنسور پنوماتیک بوده و هستند.

دو مدل سنسور
کاربرد سنسور جک پنوماتیک

چرا از سنسور برای جک پنوماتیک استفاده می شود؟

از سنسور پنوماتیک برای تشخیص موقعیت خطی پیستون در حین کار استفاده می شود. جک های پنوماتیک به طور معمول همراه با یک آهنربا که از قبل داخل پیستون تعبیه شده است ساخته می شوند تا در صورت دلخواه از حسگرهای مغناطیسی استفاده شود. بسته به جایی که سنسور در آن نصب شده است، می تواند موقعیت عملکرد جک پنوماتیک را در امتداد بدنه استوانه ای تشخیص دهد. سنسورهای چندگانه می توانند برای بازخورد موقعیت چندگانه به یک جک پنوماتیک وصل شوند. سیلندرهای پنوماتیک با سنسورهای موقعیتی ، امنیت و بازخورد بیشتری را برای اطمینان از موقعیت پیستون برای سیستم پنوماتیک فراهم می کنند.

دو نوع متداول از انواع بدنه جک پنوماتیک وجود دارد، جک چهار میل و جک DNC . بسته به نوع بدنه، روش های مختلف نصب وجود دارد. روش های نصب نیز می تواند با انواع حسگرهای مختلف تغییر کند، بنابراین درک نوع بدنه سیلندر شما با نوع سنسور بسیار مهم است. سنسور های پنوماتیک که با نام Proximity sensor شناخته می شوند، برای مصارف گوناگونی به کار می روند. در این میان، یکی از اصلی ترین کاربرد های سنسور های جک پنوماتیک، استفاده برای کنترل نمودن کورس حرکت سیلندر می باشد. به عبارتی با استفاده از سنسور جک می توان میزان و سرعت حرکت سیلندر را کنترل نمود. بهتر است بدانید در سیستم های پنوماتیک از سیلندر به عنوان یکی از اساسی ترین قسمت های موجود یاد می شود. زیرا در سیستم پنوماتیک سیلندر نقش اصلی را ایفا می کند. به همین منظور نیاز است از یک سنسور پنوماتیک برای کنترل سیلندر استفاده شود.

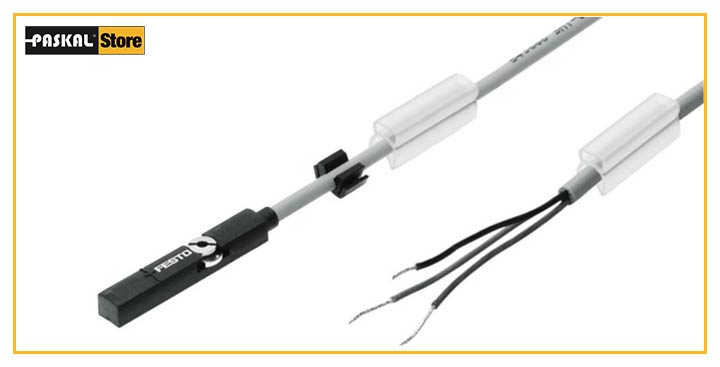

یک سنسور جک پنوماتیک
سنسورهای جک پنوماتیک چه انواعی دارد؟

انواع سنسور جک پنوماتیک

چرا باید از سنسور های جک پنوماتیک استفاده نمود؟ همانطور که در بخش قبلی این مطلب عنوان گردید، کنترل سیلندر یکی از مهم ترین وظایف سنسور پنوماتیک است. زیرا سیلندر به عنوان اصلی ترین قسمت یک سیستم پنوماتیک وظیفه ورود و خروج هوا و در نتیجه حرکت پیستون را بر عهده دارد. بنابراین، مهم است تا از یک ابزار کاربردی برای کنترل حرکت این وسیله استفاده شود. همچنین یکی از ویژگی‌های سنسور مغناطیسی جک پنوماتیک استفاده از یک میدان مغناطیسی برای بازخورد موقعیت پیستون است. این موضوع سبب شده تا در طراحی تمامی سنسور های پنوماتیک از یک آهن ربا استفاده شود. به طور کلی با استفاده از سنسور جک شرایط مناسبی را برای اندازه گیری دقیق موقعیت پیستون فراهم می کند. انواع سنسور جک پنوماتیک به شرح زیر می باشد:

• جک چهار میل

جک چهار میل یکی از نمونه های متفاوت جک های پنوماتیک بوده که دارای طراحی متفاوت است. در طراحی این جک از چهار میل در قسمت بیرونی آن استفاده شده که است. به همین علت اتصال سنسور  به آن، نیازمند به استفاده از پایه فلزی خواهد بود. در نهایت پایه سنسور به یکی از میله های موجود در قسمت بیرونی جک، متصل شده و سنسور آماده کار می شود.

• جک پنوماتیک DNC

از جک های پنوماتیک DNC به عنوان جک های پرطرفدار یاد می شود. این جک دارای طراحی مستطیل شکلی بوده که برای اتصال سنسور جک به آن دو روش وجود دارد. در قسمت انتهایی بدنه جک های DNC شیار هایی وجود دارد که به کمک آن ها می توان سنسور را متصل نمود. همچنین نمونه های دیگر جک های پنوماتیک DNC دارای میله های کرواتی شکلی هستند که در اطراف بدنه جک تعبیه شده اند. با استفاده از این میله ها می توان سنسور جک پنوماتیک را متصل نموده و آن را برای انجام فرآیند مربوطه آماده نمود. سنسور را می توان روی میله سوار کرد و در طول سیلندر به موقعیت مناسب کشید. قیمت سنسور به عوامل مختلفی بستگی دارد به همین خاطر توصیه می شود قبل از خرید با کارشناسان مربوطه مشورت کنید.

سنسورها برای فرمان دهی در سیستم های کنترل ماشین آلات و تجهیزات خودکار مورد استفاده قرار می گیرد. به دلیل کاربرد بسیار زیاد این سنسورها آشنایی با آن ها و نحوه نصبشان از اهمیت به سزایی بر خوردار است. متداول ترین نوع سنسور مورد استفاده برای جک پنوماتیک، سنسورهای مغناطیسی است.

درباره قیمت محصولات سوالی دارید؟

از طریق تماس با کارشناسان ما در ارتباط باشید .

نتیجه گیری

سنسور جک پنوماتیک با کاربردهای متعدد، به‌ویژه در سیستم‌های کنترل ماشین‌آلات و تجهیزات خودکار، اهمیت زیادی دارند. این سنسورها، به ویژه سنسورهای مغناطیسی، در جک‌های پنوماتیک برای تشخیص موقعیت خطی پیستون و کنترل حرکت سیلندر استفاده می‌شوند. نصب آسان و عملکرد قوی این سنسورها، آنها را به یک ابزار بسیار کارآمد برای کنترل دقیق حرکت و موقعیت در سیستم‌های پنوماتیک تبدیل کرده است. همچنین، انواع مختلف سنسورها و جک‌های پنوماتیک با توجه به نیازهای مختلف صنایع و کاربردها، امکان استفاده از تنوع و چندگانگی در اجزای مکانیکی را فراهم می‌کنند. استفاده از این سنسورها در تجهیزات صنعتی به‌ویژه برای کنترل حرکت سیلندرهای پنوماتیک، نه تنها به افزایش دقت و بازدهی سیستم‌ها کمک می‌کند بلکه ایمنی و بازخورد مطلوبی را نیز فراهم می‌سازد.

شرکت بازرگانی و مهندسی آراز فخر آذر

سوالات متداول

سنسورهای مغناطیسی چه نقشی در جک‌های پنوماتیک دارند؟

سنسورهای مغناطیسی در جک‌ پنوماتیک برای تشخیص موقعیت خطی پیستون و کنترل حرکت سیلندر به‌کار می‌روند.

چه ویژگی‌هایی از سنسورهای جک پنوماتیک باعث اهمیت و استفاده گسترده آنها در صنایع مختلف شده است؟

نصب آسان، عملکرد قوی، و تنوع در انواع مختلف سنسورها و جک‌های پنوماتیک، به‌ویژه سنسورهای مغناطیسی، این ابزارها را به یک ابزار بسیار کارآمد و تناسب‌پذیر در سیستم‌های کنترل مکانیکی تبدیل کرده است.
