آشنایی با نحوه عملکرد پمپ دنده ای
پمپ ها به عنوان قلب سیستم های هیدرولیکی و روانکاری، نقش حیاتی در انتقال انرژی سیالات دارند. در میان انواع مختلف پمپ ها، پمپ دنده ای به دلیل طراحی ساده، کارایی بالا و قابلیت اطمینان، جایگاه ویژه ای در صنایع مختلف پیدا کرده است. این نوع پمپ با استفاده از جفت چرخ دنده ها، انرژی مکانیکی را به جریان سیال تبدیل می کند و امکان جابجایی مایعات با ویسکوزیته های مختلف را فراهم می سازد.
شناخت عملکرد پمپ دنده ای و اجزای داخلی آن برای مهندسان، تکنسین ها و اپراتورهای صنعتی اهمیت زیادی دارد. زیرا انتخاب صحیح، بهره برداری درست و نگهداری اصولی از این تجهیز، تأثیر مستقیمی بر راندمان سیستم های هیدرولیکی و طول عمر تجهیزات دارد.
در این مقاله از پاسکال استور با ساختار، نحوه عملکرد، انواع و کاربردها، مزایا و معایب، و نکات کلیدی در نگهداری پمپ دنده ای هیدرولیک به طور جامع آشنا خواهیم شد.
پمپ دنده ای چیست و چه جایگاهی در سیستم های هیدرولیک دارد؟
پمپ دنده ای یکی از پرکاربردترین پمپ های جابجایی مثبت است که وظیفه آن ایجاد جریان مداوم سیال با فشار مشخص است. این پمپ ها از دو چرخ دنده درگیر با یکدیگر تشکیل شده اند که با چرخش خود، سیال را از سمت مکش به سمت دهانه خروجی هدایت می کنند.
جایگاه پمپ دنده ای هیدرولیک در صنعت:
- در سیستم های هیدرولیکی برای تأمین روغن تحت فشار
- در صنایع شیمیایی و غذایی برای انتقال سیالات ویسکوز مانند روغن، عسل یا مواد شیمیایی
- در ماشین آلات سنگین به عنوان پمپ روغن و روانکاری
- در کارخانه ها برای پمپاژ مایعات سوختی و روغنی
پمپ دنده ای به دلیل طراحی ساده، قابلیت اطمینان بالا و امکان کارکرد در شرایط سخت، یکی از محبوب ترین گزینه ها در میان انواع پمپ های صنعتی محسوب می شود.
ساختار داخلی و اجزای اصلی پمپ دنده ای
شناخت اجزای داخلی پمپ دنده ای کمک می کند تا بهتر با نحوه عملکرد آن آشنا شویم.
اجزای اصلی پمپ دنده ای
پمپ دنده ای از بخش ها و اجزای مختلفی ساخته شده است که مهم ترین آن ها عبارتند از:
- بدنه (Housing) : محفظه ای که دنده ها و سایر اجزا در آن قرار می گیرند.
- چرخ دنده ها (Gears) : شامل یک دنده محرک (Driver) و یک دنده متحرک (Driven) که با درگیر شدن، سیال را جابجا می کنند.
- محور (Shaft) : اتصال دهنده دنده محرک به موتور یا منبع انرژی.
- یاتاقان ها (Bearings) : برای کاهش اصطکاک و افزایش طول عمر پمپ.
- نشیمن گاه ها و آب بندها: برای جلوگیری از نشت سیال و حفظ راندمان.
یکی از دلایل محبوبیت پمپ دنده ای، طراحی ساده آن است. این ساختار باعث می شود تعمیرات و نگهداری آسان تری داشته باشد و هزینه های عملیاتی کاهش یابد.

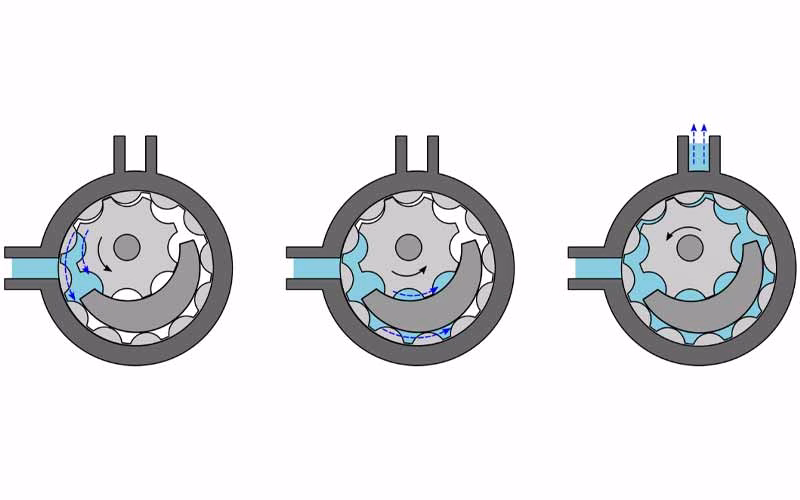

نحوه عملکرد پمپ دنده ای و فرآیند انتقال سیال
پمپ دنده ای بر اساس اصل جابجایی مثبت عمل می کند. یعنی حجم مشخصی از سیال در هر چرخش جابجا می شود.
عملکرد پمپ دنده ای هیدرولیک شامل مراحل مختلفی می شود که عبارتند از:
- مرحله مکش: با چرخش دنده ها، در سمت ورودی پمپ یک فضای خلأ نسبی ایجاد می شود. این خلأ باعث مکش سیال به داخل محفظه می گردد.
- انتقال سیال: سیال در فضاهای بین دنده ها و بدنه محبوس می شود و همراه با چرخش دنده ها به سمت خروجی هدایت می شود.
- مرحله تخلیه: در ناحیه خروجی، دنده ها درگیر شده و سیال را به بیرون می رانند و فشار لازم را ایجاد می کنند.
ویژگی عملکردی
مهم ترین ویژگی ها و خصوصیات عملکردی پمپ دنده ای عبارتند از:
- دبی ثابت و یکنواخت در هر دور
- امکان انتقال سیالات با ویسکوزیته بالا
- راندمان حجمی بالا در شرایط مناسب
به دلیل همین ویژگی ها، پمپ هیدرولیک دنده ای در کاربردهایی که نیاز به دقت جریان و فشار ثابت دارند، بسیار پرکاربرد است.
انواع پمپ های دنده ای
پمپ های دنده ای در دو نوع اصلی طراحی می شوند که هرکدام ویژگی ها و کاربردهای خاص خود را دارند.
پمپ دنده خارجی (External Gear Pump)
در این نوع، دو چرخ دنده یکسان خارج از هم قرار دارند و هنگام چرخش، سیال را در اطراف بدنه حرکت می دهند.
- مزیت: فشار و دبی یکنواخت تر
- کاربرد: صنایع نفت و گاز، روانکاری ماشین آلات، پمپاژ مواد شیمیایی
پمپ دنده داخلی (Internal Gear Pump)
دارای یک چرخ دنده داخلی و یک چرخ دنده خارجی کوچک تر است که در داخل آن می چرخد.
- مزیت: قابلیت انتقال سیالات غلیظ تر و صدای کمتر
- کاربرد: صنایع غذایی، دارویی، رنگ و رزین
مزایا، محدودیت ها و نکات نگهداری پمپ دنده ای هیدرولیک
استفاده از پمپ دنده ای میتواند با مزایای زیادی برای افراد همراه باشد. البته دقت داشته باشید که این دستگاه ممکن است معایب و محدودیت هایی نیز داشته باشد. برای بهره مندی از مزایای این دستگاه و کاهش معایب آن، بهتر است نکات نگهداری و مراقبتی زیادی را رعایت کنید تا پمپ دنده ای برای بازه زمانی طولانی تری کار کند.
مزایای پمپ دنده ای هیدرولیک:
- طراحی ساده و نگهداری آسان
- قابلیت ایجاد فشار بالا
- امکان انتقال طیف وسیعی از سیالات با ویسکوزیته مختلف
- ابعاد کوچک نسبت به توان خروجی
- راندمان قابل قبول در کاربردهای عمومی
معایب پمپ دنده ای:
- نشت داخلی در صورت ساییدگی دنده ها
- محدودیت در انتقال سیالات خورنده یا دارای ذرات جامد
- تولید صدای نسبی در فشارهای بالا
- کاهش راندمان در صورت افزایش دما و کاهش ویسکوزیته سیال
نکات نگهداری:
- استفاده از روغن تمیز و فیلتراسیون مناسب
- بازبینی دوره ای دنده ها برای جلوگیری از ساییدگی
- کنترل نشتی و بررسی آب بندها
- پایش دما و فشار کاری پمپ
سخن پایانی
پمپ دنده ای هیدرولیک به عنوان یکی از مهم ترین اجزای سیستم های هیدرولیکی و روانکاری، نقش کلیدی در انتقال انرژی سیالات ایفا می کند. این پمپ ها با طراحی ساده، قابلیت اطمینان بالا و توانایی در جابجایی مایعات متنوع، انتخابی محبوب در صنایع مختلف هستند.
هرچند محدودیت هایی مانند حساسیت به سیالات خورنده یا نیاز به نگهداری منظم دارند، اما در صورت انتخاب صحیح و مراقبت اصولی، می توانند سال ها عملکرد پایدار و قابل اعتمادی ارائه دهند. شناخت ساختار، نحوه عملکرد و انواع مختلف پمپ دنده ای، به مهندسان و کاربران کمک می کند تا بهترین تصمیم را در طراحی و بهره برداری از سیستم های هیدرولیکی بگیرند.
سوالات متداول
۱. تفاوت اصلی پمپ دنده داخلی و خارجی چیست؟
پمپ دنده خارجی دارای دو چرخ دنده مشابه است، در حالی که پمپ دنده داخلی از یک دنده بزرگ و یک دنده کوچک تر تشکیل شده که امکان انتقال سیالات غلیظ تر و صدای کمتری دارد.
۲. چرا پمپ دنده ای در سیستم های روانکاری استفاده می شود؟
به دلیل دبی یکنواخت و قابلیت انتقال سیالات با ویسکوزیته های مختلف، پمپ دنده ای بهترین گزینه برای روانکاری موتور و تجهیزات صنعتی است.
۳. چه عواملی بیشترین تأثیر را بر طول عمر پمپ دنده ای دارند؟
کیفیت روغن، فیلتراسیون مناسب، جلوگیری از ورود ذرات جامد و سرویس های دورهای، بیشترین تأثیر را در افزایش طول عمر پمپ دارند.
