کاهنده فشار هیدرولیک

شیر کاهنده فشار مدولار هیدرولیک پاسکال سری ZDR6 سایز NG6 1/4

شیر کاهنده فشار مدولار هیدرولیک پاسکال سری ZDR6 یک شیر کاهنده فشار از نوع عملکرد مستقیم (Direct Operated) با طراحی مدولار Sandwich Plate است که برای کاهش و تثبیت فشار در شاخه‌های مشخص مدار هیدرولیک مورد استفاده قرار می‌گیرد.این شیر به‌صورت مستقیم بین شیر کنترل جهت و مانيفولد استاندارد NG6 (CETOP 3 / ISO 4401) نصب می‌شود و بدون نیاز به لوله‌کشی اضافی، امکان کنترل دقیق فشار خروجی را در مدار فراهم می‌سازد.شیر ZDR6 قابلیت کاهش فشار در مسیرهای A، B یا P را داشته و در نسخه‌های خاص، امکان تجهیز به شیر یک‌طرفه داخلی (Check Valve) برای عبور آزاد جریان در جهت برگشت نیز وجود دارد. این ویژگی موجب کاهش افت فشار غیرضروری و بهبود عملکرد عملگرهای هیدرولیکی می‌شود.ساختار فشرده، دقت بالا در تنظیم فشار و سازگاری کامل با سیستم‌های مدولار، شیر فشار شکن هیدرولیک را به گزینه‌ای مناسب برای پاورپک‌های هیدرولیک، ماشین‌آلات صنعتی و سیستم‌های کنترلی حساس به فشار تبدیل کرده است.

مشخصات فنی شیر کاهنده فشار مدولار هیدرولیک پاسکال سری ZDR6 سایز NG6 1/4

• مدل: ZDR6
• نوع شیر: کاهنده فشار مدولار، عملکرد مستقیم (Direct Operated)
• سایز نامی: NG6 (1/4 اینچ)
• استاندارد نصب: CETOP 3 مطابق ISO 4401
• نوع نصب: مدولار (Sandwich Plate)
• محل کاهش فشار: کانال A یا B یا P
• حداکثر فشار کاری ورودی: 210 بار
• فشار خروجی قابل تنظیم: تا 210 بار
• حداکثر دبی عبوری: 35 لیتر بر دقیقه
• نوع سیال: روغن هیدرولیک پایه معدنی
• محدوده دمای کاری سیال: 20- تا 70+ درجه سانتی‌گراد
• محدوده ویسکوزیته مجاز: 12 تا 380 mm²/s
• کلاس تمیزی روغن: NAS 1638 کلاس 9 یا بهتر
• فیلتراسیون پیشنهادی: حداقل 10 میکرون
• وزن تقریبی: حدود 1.29 کیلوگرم
• امکان نصب شیر یک‌طرفه داخلی: دارد (برای تیپ کاهش فشار در کانال A)
• محل اتصال مانومتر: پیش‌بینی شده روی بدنه شیر

مزایا

طراحی مدولار و نصب آسان بدون نیاز به لوله‌کشی اضافی

عملکرد مستقیم با پاسخ سریع به تغییرات فشار

کاهش و تثبیت دقیق فشار در شاخه مورد نظر مدار

قابلیت تجهیز به شیر یک‌طرفه برای بهبود عملکرد برگشت

تنظیم آسان فشار با دسته تنظیم چرخشی مدرج

حفاظت مؤثر از عملگرها و تجهیزات پایین‌دستی

افت فشار کم و راندمان مناسب در شرایط صنعتی

ساختار فشرده و مناسب برای یونیت‌های با فضای محدود

سازگاری کامل با استاندارد NG6

عملکرد پایدار در کارکرد مداوم

کاربردها ی شیر کنترل فشار هیدرولیک پاسکال

کاهش فشار در خطوط A، B یا P

ایجاد فشار کاری پایین‌تر در یک شاخه از مدار

حفاظت از سیلندرها و موتورهای هیدرولیکی در برابر فشار اضافی

پاورپک‌های هیدرولیک مدولار NG6

ماشین‌آلات صنعتی و خطوط تولید

سیستم‌های اتوماسیون با نیاز به پایداری فشار

مدارهای حساس به تغییرات فشار و شوک‌های هیدرولیکی

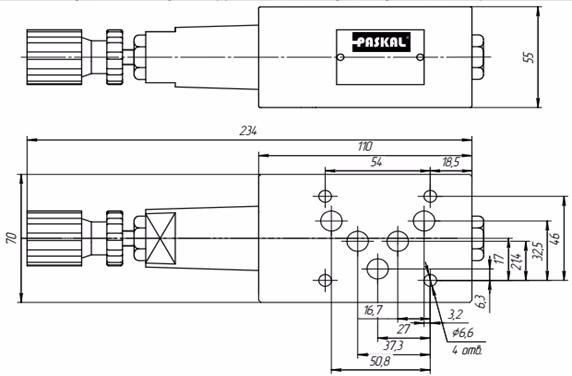

شیر کاهنده فشار مدولار هیدرولیک پاسکال سری ZDR10 سایز NG10 3/8

شیر کاهنده فشار مدولار هیدرولیک پاسکال سری ZDR10 یک شیر کاهنده فشار از نوع عملکرد مستقیم (Direct Operated) با طراحی Sandwich Plate است که برای کاهش و تثبیت فشار در شاخه‌های مشخص مدارهای هیدرولیکی با ظرفیت بالاتر مورد استفاده قرار می‌گیرد.این شیر به‌صورت مستقیم بین شیر کنترل جهت و مانيفولد استاندارد NG10 (CETOP 5 / ISO 4401) نصب می‌شود و بدون نیاز به لوله‌کشی اضافی، امکان کنترل دقیق فشار خروجی را در یک بخش از مدار فراهم می‌سازد.شیر ZDR10 قابلیت کاهش فشار در مسیرهای A، B یا P را داشته و در نسخه‌های خاص، امکان تجهیز به شیر یک‌طرفه داخلی (Check Valve) برای عبور آزاد جریان در جهت برگشت نیز وجود دارد. این ویژگی موجب کاهش افت فشار غیرضروری، بهبود راندمان و عملکرد نرم‌تر عملگرهای هیدرولیکی می‌شود.به دلیل ظرفیت دبی بالاتر نسبت به سایز NG6، این مدل برای مدارهای صنعتی سنگین‌تر و عملگرهای بزرگ‌تر گزینه‌ای مناسب و قابل‌اعتماد محسوب می‌شود.

مشخصات فنی شیر کاهنده فشار مدولار هیدرولیک پاسکال سری ZDR10 سایز NG10 3/8

• مدل: ZDR10
• نوع شیر: کاهنده فشار مدولار، عملکرد مستقیم (Direct Operated)
• سایز نامی: NG10 (3/8 اینچ)
• استاندارد نصب: CETOP 5 مطابق ISO 4401
• نوع نصب: مدولار (Sandwich Plate)
• محل کاهش فشار: کانال A یا B یا P
• حداکثر فشار کاری ورودی: 210 بار
• فشار خروجی قابل تنظیم: تا 210 بار
• حداکثر دبی عبوری: 70 لیتر بر دقیقه
• نوع سیال: روغن هیدرولیک پایه معدنی
• محدوده دمای کاری سیال: 20- تا 70+ درجه سانتی‌گراد
• محدوده ویسکوزیته مجاز: 12 تا 380 mm²/s
• کلاس تمیزی روغن: NAS 1638 کلاس 9 یا بهتر
• فیلتراسیون پیشنهادی: حداقل 10 میکرون
• وزن تقریبی: حدود 3.39 کیلوگرم
• امکان نصب شیر یک‌طرفه داخلی: دارد (برای تیپ کاهش فشار در کانال A)
• محل اتصال مانومتر: پیش‌بینی شده روی بدنه شیر

مزایا

طراحی مدولار و نصب سریع بدون نیاز به لوله‌کشی اضافی

عملکرد مستقیم با پاسخ سریع به تغییرات فشار

کاهش و تثبیت دقیق فشار در شاخه مورد نظر مدار

مناسب برای مدارهای با دبی بالاتر و عملگرهای بزرگ‌تر

قابلیت تجهیز به شیر یک‌طرفه برای بهبود مسیر برگشت

تنظیم آسان فشار با دسته تنظیم مدرج

حفاظت مؤثر از تجهیزات پایین‌دستی در برابر فشار اضافی

افت فشار کم و راندمان مناسب در شرایط صنعتی

سازگاری کامل با استاندارد NG10

عملکرد پایدار و عمر کاری طولانی در کارکرد مداوم

کاربردها

کاهش فشار در خطوط A، B یا P

ایجاد فشار کاری پایین‌تر در یک شاخه از مدار اصلی

حفاظت از سیلندرها و موتورهای هیدرولیکی بزرگ‌تر

پاورپک‌های هیدرولیک مدولار NG10

ماشین‌آلات صنعتی سنگین و خطوط تولید

سیستم‌های اتوماسیون با نیاز به کنترل دقیق فشار

مدارهای حساس به نوسانات و شوک‌های فشاری
