شوک فشار در سیستم هیدرولیک؛ قاتل خاموش شیلنگ ها و پمپ ها

سیستم های هیدرولیک در بسیاری از ماشین آلات صنعتی، راه سازی، کشاورزی و حتی تجهیزات کارخانه ای نقش حیاتی دارند. این سیستم ها با استفاده از فشار سیال، انرژی را منتقل کرده و باعث حرکت بخش های مختلف دستگاه می شوند. با اینکه طراحی سیستم های هیدرولیک معمولاً با دقت بالایی انجام می شود، اما برخی پدیده های پنهان می توانند به مرور زمان عملکرد سیستم را مختل کرده و هزینه های سنگینی ایجاد کنند.
یکی از مهم ترین این پدیده ها شوک فشار در سیستم هیدرولیک است؛ اتفاقی که اغلب در لحظه رخ می دهد اما اثرات آن ممکن است مدت ها بعد خود را نشان دهد. بسیاری از خرابی های ناگهانی در شیلنگ ها، اتصالات و حتی پمپ ها در نگاه اول غیرمنتظره به نظر می رسند. دستگاه به خوبی کار می کرده اما ناگهان یک شیلنگ ترکیده یا یک پمپ دچار آسیب جدی شده است.
در بسیاری از این موارد، عامل اصلی چیزی نیست جز شوک فشار در سیستم هیدرولیک. این پدیده شبیه ضربه ای شدید در مدار هیدرولیک است که در اثر تغییر ناگهانی جریان یا فشار سیال ایجاد می شود. در ادامه این مقاله به بررسی این پدیده، دلایل ایجاد آن، اثراتی که روی شیلنگ ها و پمپ ها می گذارد و روش هایی که برای جلوگیری از آن وجود دارد می پردازیم.

جهت خرید و سفارش جک هیدرولیک برروی لینک مربوطه کلیک نمایید.

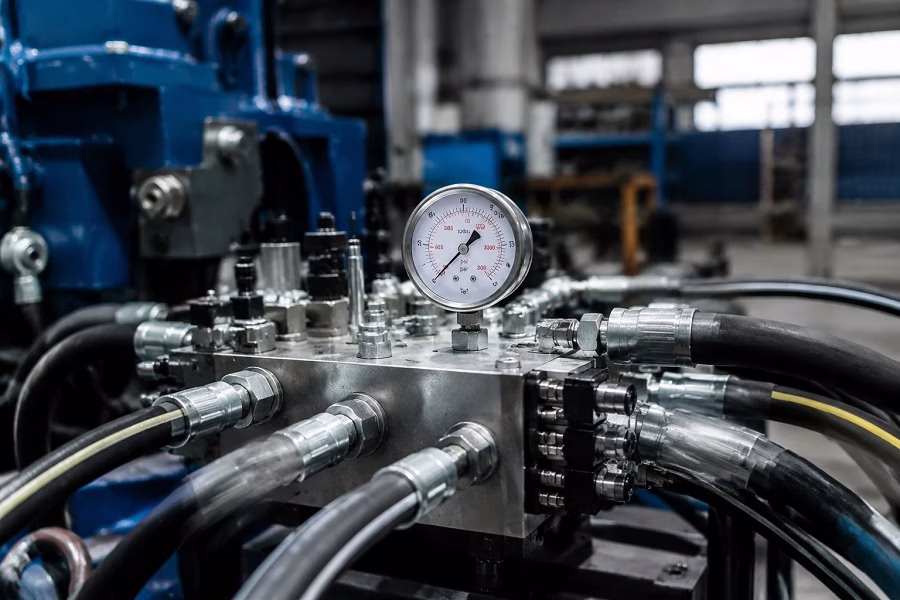

شوک فشار در سیستم هیدرولیک چیست؟

در نگاه اول ممکن است تصور شود که فشار در یک سیستم هیدرولیک همیشه ثابت و یکنواخت است، اما در واقعیت چنین نیست. در بسیاری از شرایط عملیاتی، فشار سیال می تواند به طور ناگهانی تغییر کند و موجی از انرژی درون مدار ایجاد کند. به این پدیده شوک فشار در سیستم هیدرولیک گفته می شود.
شوک فشار هنگامی بروز می کند که جریان سیال به شکل ناگهانی متوقف شود یا مسیر آن تغییر کند. در چنین شرایطی انرژی حرکتی سیال به یک موج فشار تبدیل می شود که با سرعت زیادی در خطوط هیدرولیک حرکت می کند. این موج فشار می تواند چندین برابر فشار کاری سیستم باشد و در مدت بسیار کوتاهی به اجزای مختلف مدار ضربه وارد کند.
برای درک بهتر این موضوع می توان آن را با ضربه ای که هنگام بستن ناگهانی شیر آب در لوله های خانگی ایجاد می شود مقایسه کرد. صدایی که در لوله ها شنیده می شود در واقع نتیجه همان موج فشار است. در سیستم های صنعتی نیز شوک فشار در سیستم هیدرولیک دقیقاً به همین شکل عمل می کند، با این تفاوت که فشارها بسیار بیشتر و اثرات آن مخرب تر است.
وقتی این شوک ها به صورت مداوم در سیستم رخ دهند، تنش های شدیدی به شیلنگ ها، اتصالات، پمپ ها و شیرآلات وارد می شود. حتی اگر هر بار این ضربه ها کوچک به نظر برسند، در طول زمان می توانند باعث خستگی فلز، ترک خوردگی قطعات و در نهایت خرابی کامل سیستم شوند.
به همین دلیل در طراحی و نگهداری مدارهای هیدرولیکی، توجه به کنترل و کاهش شوک فشار در سیستم هیدرولیک اهمیت زیادی دارد. مهندسان هیدرولیک معمولاً تلاش می کنند با انتخاب مناسب قطعات، تنظیم صحیح فشار و استفاده از تجهیزات کنترلی، احتمال ایجاد این شوک ها را به حداقل برسانند.

علت های اصلی ایجاد شوک فشار در مدار هیدرولیک

برای جلوگیری از آسیب های ناشی از شوک فشار، ابتدا باید بدانیم این پدیده چگونه ایجاد می شود. شوک فشار در سیستم هیدرولیک معمولاً نتیجه تغییرات ناگهانی در سرعت جریان سیال است. هر عاملی که باعث توقف یا تغییر سریع جریان شود، می تواند شرایط ایجاد شوک را فراهم کند.
یکی از رایج ترین علت ها بسته شدن ناگهانی شیرهای کنترلی است. زمانی که یک شیر به طور سریع بسته می شود، سیالی که با سرعت در حال حرکت است ناگهان متوقف می شود. این توقف ناگهانی انرژی زیادی آزاد می کند و به شکل موج فشار در مدار منتشر می شود.
عامل دیگری که می تواند باعث شوک فشار در سیستم هیدرولیک شود، تغییر ناگهانی بار روی عملگرها است. برای مثال در ماشین آلات سنگین، زمانی که یک بازوی هیدرولیکی به مانعی برخورد می کند یا بار به طور ناگهانی آزاد می شود، فشار سیستم می تواند در کسری از ثانیه افزایش پیدا کند.
همچنین روشن و خاموش شدن ناگهانی پمپ ها نیز یکی از دلایل ایجاد شوک فشار محسوب می شود. در برخی موارد، شروع ناگهانی کار پمپ باعث می شود جریان سیال با سرعت زیادی وارد مدار شود و موج فشار ایجاد کند.
وجود هوا در سیستم هیدرولیک نیز می تواند شرایط ایجاد شوک فشار را تشدید کند. هوا خاصیت تراکم پذیری دارد و وقتی در سیستم حضور داشته باشد، تغییرات فشار شدیدتری ایجاد می کند. به همین دلیل هواگیری صحیح سیستم نقش مهمی در کاهش شوک فشار در سیستم هیدرولیک دارد.

بیشتر بخوانید : چرا بعضی سیستم های هیدرولیک به فشار کاری واقعی نمی رسند؟

نشانه ها و علائم بروز شوک فشار در سیستم

شوک فشار همیشه به شکل مستقیم قابل مشاهده نیست، اما معمولاً نشانه هایی دارد که با کمی دقت می توان آن ها را تشخیص داد. شناخت این علائم می تواند کمک کند قبل از وقوع خرابی های جدی، مشکل شناسایی و برطرف شود. یکی از رایج ترین نشانه ها صداهای ضربه ای در مدار هیدرولیک است.
اگر هنگام کار دستگاه صدایی شبیه ضربه یا کوبش در لوله ها و شیلنگ ها شنیده شود، احتمال زیادی وجود دارد که شوک فشار در سیستم هیدرولیک رخ داده باشد. لرزش غیرعادی شیلنگ ها و لوله ها نیز از دیگر نشانه ها است. زمانی که موج فشار در سیستم حرکت می کند، ممکن است باعث حرکت یا لرزش ناگهانی خطوط هیدرولیک شود. این لرزش ها در طول زمان می توانند به اتصالات آسیب برسانند.
افزایش ناگهانی دمای روغن نیز گاهی با شوک فشار مرتبط است. وقتی فشارهای لحظه ای در سیستم ایجاد می شود، بخشی از انرژی به گرما تبدیل شده و باعث بالا رفتن دمای سیال می شود. خرابی های مکرر شیلنگ ها یا نشتی در اتصالات نیز می تواند نشانه ای از وجود شوک فشار در سیستم هیدرولیک باشد. اگر یک سیستم به طور مداوم دچار ترکیدگی شیلنگ یا نشتی شود، احتمال دارد فشارهای ضربه ای در مدار وجود داشته باشد.

بیشتر بخوانید : چه زمانی تعویض روغن در سیستم های هیدرولیک بدتر از نگه داشتن آن است؟

تأثیر شوک فشار بر شیلنگ ها و اتصالات هیدرولیک

پس از آشنایی با نشانه های شوک فشار، باید به آثار مستقیم این پدیده روی شیلنگ ها و اتصالات هیدرولیک بپردازیم. این قطعات که نقش شاهراه های انتقال انرژی را در سیستم ایفا می کنند، معمولا اولین متأثرین از موج های ناگهانی فشار هستند و آسیب پذیری بالایی در برابر این شوک ها دارند.

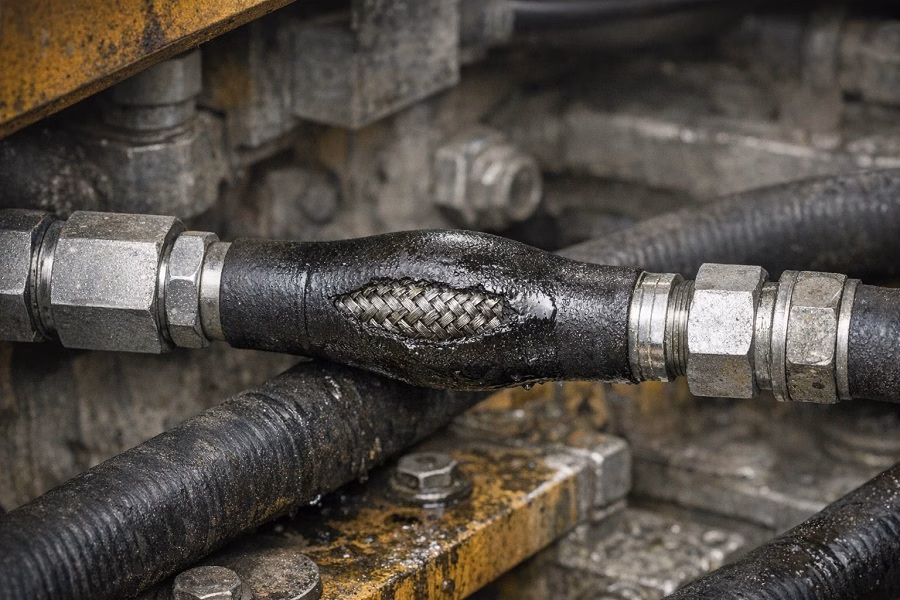

زمانی که شوک فشار در سیستم رخ می دهد، نیروی ضربه ای شدید در کوتاه ترین زمان به جداره شیلنگ ها و اتصالات منتقل می شود. این فشار لحظه ای باعث کشیدگی و فشار نقطه ای بر الیاف تقویتی و جداره شیلنگ می شود و اگرچه ممکن است در ظاهر، شیلنگ سالم به نظر برسد، اما ریزترک هایی در ساختار آن ایجاد می شود که به مرور زمان گسترش یافته و سرانجام منجر به پارگی یا ترکیدگی می گردد.
نکته مهم این است که اکثر خرابی های ناگهانی شیلنگ ها، حاصل همین فرسایش تدریجی ناشی از شوک فشار هستند. در مورد اتصالات نیز داستان به همین شکل است. اتصالات هیدرولیک در معرض ضربه فشار، دچار نشتی، ترک خوردگی یا حتی شکست کامل می شوند.
این آسیب ها همیشه به سرعت خود را نشان نمی دهند و ممکن است بعد از چندین ماه استفاده، مشکلاتی مثل نشتی یا جدا شدن اتصال بروز کند. جدول زیر اثرات شوک فشار را روی دو جزء مهم سیستم هیدرولیک با یکدیگر مقایسه می کند:

از همین رو اپراتورها و تعمیرکاران با مشاهده علائمی مانند لرزش، نشتی یا ایجاد برآمدگی بر روی شیلنگ، باید احتمال بروز شوک فشار در سیستم را نیز مدنظر قرار دهند. غفلت از این موضوع می تواند منجر به هزینه های زیاد و توقف خط تولید شود.

بیشتر بخوانید : تأثیر هوا و رطوبت بر عمر تجهیزات هیدرولیک

تأثیر شوک فشار بر پمپ ها و اجزای حساس سیستم

علاوه بر شیلنگ ها و اتصالات، پمپ ها و برخی اجزای کلیدی دیگر در سیستم های هیدرولیک نیز فوق العاده نسبت به شوک فشار حساس هستند. پمپ های هیدرولیک به طور خاص برای کار در فشارهای متداول سیستم طراحی شده اند و تغییرات ناگهانی فشار می تواند آسیب جدی به اجزای داخلی آن ها وارد کند.
هنگامی که شوک فشار در سیستم رخ می دهد، موج ضربه ای از درون روغن به صفحات، بلبرینگ ها و سیل های پمپ منتقل می شود. این موج اغلب موجب شکستن، سایش یا آسیب دیدگی زودهنگام قطعات متحرک می شود. کاهش راندمان پمپ، ایجاد صداهای غیرطبیعی، داغ شدن یا حتی قفل کردن پمپ، از پیامدهای شوک های فشار مکرر است.
اجزای حساس دیگری مانند شیرهای کنترلی، سنسورها، و سیلندرهای هیدرولیک نیز از اثر مخرب شوک فشار در امان نیستند. در این قطعات، شوک های مکرر منجر به کاهش طول عمر، نشتی داخلی، نابودی اورینگ ها و سوپاپ ها می شود. به همین علت است که شوک فشار را به درستی «قاتل خاموش» سیستم هیدرولیک می نامند، زیرا بسیاری از خرابی های زنجیره ای ابتدا با یک شوک آغاز می شوند.

بیشتر بخوانید : آلودگی روغن هیدرولیک چگونه به شیرهای حساس آسیب می زند

روش های پیشگیری از شوک فشار در سیستم های هیدرولیک

شاید پرسیده باشید چطور می توان از این قاتل خاموش پیشگیری کرد و عمر مفید تجهیزات هیدرولیکی را افزایش داد؟ برای این منظور، پیشگیری بهتر از درمان است. رعایت چند اصل کلیدی می تواند کمک قابل توجهی به کاهش یا حذف شوک فشار در مدار هیدرولیک کند.
در مرحله اول، باید از باز و بسته شدن ناگهانی شیرهای کنترلی اجتناب شود. استفاده از شیرهای تدریجی یا بهره گیری از سیستم هایی که قابلیت کنترل نرم و تدریجی جریان را دارند، نقش پررنگی در کنترل نوسان فشار دارند. همچنین، نصب شیرهای آنتی شوک یا فشارشکن در نقاط حساس مدار از جمله راهکارهای کاربردی است.
یک مورد دیگر که بسیار اهمیت دارد آن است که از هواگیری کامل مدار قبل از راه اندازی مطمئن شوید. اگر در سیستم هوا وجود داشته باشد، سبب شده تا شدت شوک فشار چند برابر شود. بنابراین تخلیه هوا و استفاده از روغن هیدرولیک با کیفیت و متناسب با سیستم، یکی از الزامات نگهداری است.
طراحی مناسب لوله کشی و انتخاب شیلنگ و اتصالات استاندارد، متناسب با فشار کاری، دیگر رویکرد پیشگیرانه است. هرگز نباید هزینه را فدای کیفیت شیلنگ و اتصالات کرد، زیرا پاره شدن یک شیلنگ می تواند خسارات جبران ناپذیری به کل سیستم وارد کند.
در نهایت پیشنهاد می شود نظارت دوره ای برای کنترل نشتی ها، بررسی شیلنگ ها برای مشاهده علائم فرسودگی، و تعویض قطعات آسیب دیده را جدی بگیرید؛ زیرا تشخیص به موقع مشکلات، جلوی اتفاقات ناگوار و توقف های خط تولید را می گیرد.

بیشتر بخوانید : از کجا بفهمیم افت فشار در سیستم هیدرولیک مربوط به پمپ است یا شیر؟

سخن پایانی

شوک فشار در سیستم هیدرولیک یکی از پدیده های پنهان و خطرناک برای تجهیزات صنعتی است. اگرچه این شوک ها معمولا در کمتر از یک ثانیه رخ می دهند، اما آثار مخرب بزرگی بر اجزای مدار از جمله شیلنگ ها، اتصالات و پمپ ها به جا می گذارند. توجه به نشانه ها، رعایت اصول پیشگیری و سرویس منظم، می تواند تا حد زیادی احتمال بروز مشکلات ناشی از شوک فشار را کاهش دهد.
آگاه بودن از این قاتل خاموش، به کاربران و اپراتورهای سیستم های هیدرولیک کمک می کند تا تصمیم های هوشمندانه تری برای مراقبت از دستگاه و سرمایه خود بگیرند. با رعایت موارد گفته شده، نه تنها عمر ماشین آلات افزایش می یابد بلکه هزینه های ناشی از تعمیر و توقف تولید بسیار کاهش خواهد یافت.

سوالات متداول

۱. شوک فشار در سیستم هیدرولیک بیشتر در چه مواقعی رخ می دهد؟
معمولاً زمانی که شیرها ناگهانی بسته شوند یا مسیر جریان سیال به سرعت تغییر کند، احتمال وقوع شوک فشار بالا می رود.
2. چگونه می توان شوک فشار را کاهش داد؟
با استفاده از شیرهای تدریجی، نصب فشارشکن و انجام سرویس منظم مدار می توان به خوبی شوک فشار را کنترل کرد.
3. آیا شوک فشار فقط به شیلنگ ها آسیب می زند؟
خیر، پمپ ها، اتصالات و شیرها نیز از جمله اجزایی هستند که مستقیم یا غیرمستقیم تحت تأثیر شوک فشار قرار می گیرند.
