چرا بیشتر خرابی پمپ های هیدرولیک از مخزن شروع می شود؟

در دنیای پیچیده و دقیق سیستم های هیدرولیک، بسیاری از اپراتورها و تکنسین ها تمام توجه خود را معطوف به پمپ می کنند؛ چرا که پمپ به عنوان قلب تپنده سیستم شناخته می شود و هرگونه افت فشار یا صدای ناهنجار در آن، بلافاصله زنگ خطر را به صدا درمی آورد. اما واقعیت این است که پمپ ها معمولاً قربانی شرایطی می شوند که در جای دیگری رقم خورده است.
اگر بخواهیم این موضوع را بررسی کنیم، متوجه می شویم که بخش اعظمی از مشکلات فنی، ناشی از نادیده گرفتن مخزن یا همان تانک هیدرولیک است. مخزن در واقع ریه و دستگاه گوارش سیستم شماست؛ جایی که روغن استراحت می کند، خنک می شود و ناخالصی های خود را به جا می گذارد. وقتی مخزن نتواند وظایف خود را به درستی انجام دهد، پمپ اولین قطعه ای است که در خط مقدم آسیب قرار می گیرد.
در این مقاله می خواهیم بررسی کنیم که چرا بیشتر خرابی های پمپ از مخزن شروع می شود؟ و چگونه یک بی توجهی ساده در طراحی یا نگهداری تانک، می تواند هزینه های گزافی را به کل مجموعه تحمیل کند.

جهت خرید و سفارش جک هیدرولیک برروی لینک مربوطه کلیک نمایید.

نقش مخزن در عملکرد صحیح پمپ هیدرولیک

بسیاری از افراد تصور می کنند مخزن تنها یک ظرف فلزی ساده برای نگهداری روغن است، اما در مهندسی هیدرولیک، مخزن یک قطعه فعال و استراتژیک محسوب می شود. نقش مخزن در عملکرد صحیح پمپ هیدرولیک بسیار فراتر از یک فضای ذخیره سازی است. اولین وظیفه حیاتی مخزن، فراهم کردن فرصت کافی برای خروج حباب های هوا از داخل روغن است.
روغنی که از مسیرهای پرپیچ وخم سیستم بازمی گردد، معمولاً متلاطم و حاوی هوای فشرده است؛ اگر این هوا در مخزن تخلیه نشود، پمپ در سیکل بعدی هوای آزاد را به درون خود می کشد و دچار پدیده ی ویرانگر کاویتاسیون می شود. علاوه بر این، مخزن به عنوان یک مبدل حرارتی عمل می کند. دیواره های تانک گرما را از روغن می گیرند و به محیط منتقل می کنند تا دمای کاری سیستم در محدوده مجاز باقی بماند.
از سوی دیگر، مخزن محلی است که در آن ذرات سنگین و آلاینده های فیزیکی باید فرصت ته نشین شدن پیدا کنند. اگر سرعت جریان در مخزن به درستی مدیریت نشود، این ذرات معلق باقی مانده و مجدداً توسط لوله مکش به سمت پمپ هدایت می شوند. یک مخزن بهینه، فضایی آرام ایجاد می کند تا روغن قبل از ورود مجدد به پمپ، از نظر شیمیایی و فیزیکی به ثبات برسد.
بنابراین، هرگونه اختلال در عملکرد این بخش، مستقیماً پمپ را در معرض تنش های حرارتی و اصطکاکی قرار می دهد که در نهایت منجر به کاهش راندمان حجمی و تخریب قطعات داخلی می شود.

بیشتر بخوانید : چرا بعضی سیستم های هیدرولیک به فشار کاری واقعی نمی رسند؟

چرا بیشتر مشکلات پمپ از مخزن شروع می شود؟

پاسخ به این سوال که چرا بیشتر خرابی های پمپ از مخزن شروع می شود؟ در ماهیت ارتباط مستقیم این دو قطعه نهفته است. پمپ هیدرولیک دستگاهی بسیار حساس به کیفیت سیال ورودی است و تنها قطعه ای در سیستم است که “مکش” ایجاد می کند. این مکش باعث می شود که هر مشکلی در مخزن وجود داشته باشد، به سرعت به درون پمپ کشیده شود.
برای مثال، اگر سطح روغن در مخزن به دلیل نشتی یا تبخیر کاهش یابد، در بالای لوله مکش گرداب ایجاد می شود و پمپ به جای روغن خالص، مخلوطی از هوا و روغن را می مکد. این موضوع باعث می شود قطعات داخلی پمپ که با تلرانس های میکرونی ساخته شده اند، بدون روانکاری کافی روی هم بلغزند و دچار سایش زودرس شوند.
علاوه بر بحث مکش هوا، مخزن منبع اصلی ورود رطوبت به سیستم است. اگر درپوش مخزن یا سیستم تهویه آن به درستی عمل نکند، رطوبت محیط در اثر اختلاف دما در داخل تانک تقطیر شده و با روغن ترکیب می شود. آب موجود در روغن باعث کاهش شدید خاصیت لوبریکانت یا روانکاری می شود و پمپ که به شدت به این خاصیت وابسته است، دچار پدیده “خستگی فلز” می گردد.
در واقع مخزن اولین خط دفاعی سیستم است و وقتی این خط دفاعی بشکند، پمپ بی پناه می ماند. به همین دلیل است که کارشناسان معتقدند ریشه اکثر صداهای غیرعادی پمپ را نباید در خود پمپ، بلکه باید در وضعیت کف مخزن و کیفیت روغن آن جستجو کرد.

بیشتر بخوانید : چه زمانی تعویض روغن در سیستم های هیدرولیک بدتر از نگه داشتن آن است؟

مشکلات رایج مخزن که به پمپ آسیب می زنند

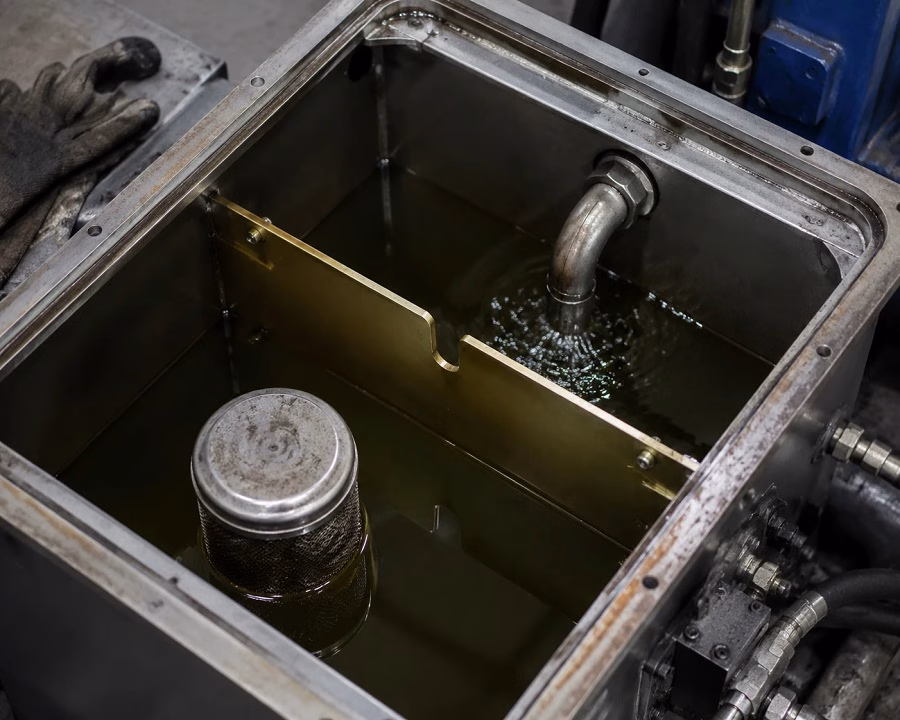

در طول سالیان طولانی عیب یابی سیستم های هیدرولیک، چندین مشکل تکرار شونده در مخازن شناسایی شده اند که به طور سیستماتیک پمپ ها را از پای درمی آورند. یکی از این مشکلات، عدم استفاده از صفحات موج گیر یا بافل در داخل مخزن است. این صفحات وظیفه دارند مسیر روغن بازگشتی را طولانی کرده و از برخورد مستقیم آن با لوله مکش جلوگیری کنند.
وقتی این صفحات وجود نداشته باشند یا به درستی طراحی نشوند، روغن داغ و پر از حباب بلافاصله وارد پمپ می شود و فرصت خنک شدن پیدا نمی کند. مشکل دیگر، مکان قرارگیری لوله مکش نسبت به کف مخزن است؛ اگر لوله بیش از حد به کف نزدیک باشد، تمام لجن ها و رسوبات ته نشین شده را به داخل پمپ می کشد و اگر بیش از حد بالا باشد، ریسک ورود هوا را افزایش می دهد.
یکی دیگر از معضلات، گرفتگی صافی های داخل مخزن است. بسیاری از مخازن دارای یک صافی در ورودی لوله مکش هستند که وظیفه دارد ذرات درشت را متوقف کند. اگر این صافی به دلیل کثیفی روغن دچار گرفتگی شود، پمپ مجبور است برای تامین جریان مورد نیاز، فشار مکش بیشتری اعمال کند. این فشار منفی باعث آزاد شدن حباب های هوای محلول در روغن شده و در داخل پمپ منفجر می شوند که به این حالت کاویتاسیون داخلی می گویند.
همچنین، عدم آب بندی مناسب لوله های بازگشتی که بالاتر از سطح روغن قرار دارند، باعث ایجاد تلاطم و کف در مخزن می شود؛ کف ایجاد شده به هیچ وجه روانکار خوبی نیست و می تواند در عرض چند ساعت، سطوح صیقلی پمپ های پیستونی یا دنده ای را به طور کامل نابود کند.
برای درک بهتر رابطه بین نقص های مخزن و نوع آسیبی که به پمپ وارد می شود، جدول زیر خلاصه ای از این موارد را ارائه می دهد:

تأثیر آلودگی روغن در مخزن بر عمر پمپ

آلودگی روغن را می توان دشمن شماره یک سیستم های هیدرولیک دانست و مخزن، اصلی ترین مکانی است که این آلودگی در آن تجمع می یابد یا از طریق آن وارد می شود. هنگامی که درباره تأثیر آلودگی روغن در مخزن بر عمر پمپ صحبت می کنیم، منظورمان تنها ذرات گرد و غبار نیست؛ بلکه شامل ذرات فلزی ناشی از سایش قطعات دیگر، الیاف پارچه، مواد شیمیایی ناسازگار و حتی محصولات ناشی از اکسیداسیون روغن است.
مخزنی که به طور مرتب تمیز نشود، به یک انبار باروت از ذرات ساینده تبدیل می شود. این ذرات هنگامی که همراه روغن وارد پمپ می شوند، مانند سمباده عمل کرده و لایه های محافظتی سطوح داخلی پمپ را از بین می برند. پمپ های هیدرولیک مدرن با تلرانس هایی در ابعاد ۵ تا ۱۰ میکرون کار می کنند. حال تصور کنید ذراتی که حتی با چشم غیرمسلح دیده نمی شوند، در داخل مخزن شناور باشند و به فضای بین چرخ دنده ها یا پیستون و سیلندر نفوذ کنند.
این نفوذ باعث ایجاد خراش های ریز می شود که به مرور زمان بزرگتر شده و منجر به نشت داخلی روغن می گردد. نشت داخلی یعنی پمپ باید سخت تر کار کند تا فشار مورد نظر را تامین کند، که خود باعث تولید گرمای بیشتر و تخریب سریع تر روغن می شود. در واقع، یک چرخه مخرب شکل می گیرد که نقطه شروع آن، تجمع آلودگی در کف مخزن بوده است. اگر مخزن بتواند به طور موثر آلاینده ها را مهار کند، عمر مفید پمپ می تواند تا چندین برابر افزایش یابد، اما در صورت غفلت، پمپ حتی قبل از رسیدن به نیمی از عمر استاندارد خود، از کار خواهد افتاد.

بیشتر بخوانید : تأثیر هوا و رطوبت بر عمر تجهیزات هیدرولیک

نقش طراحی و جانمایی مخزن در جلوگیری از خرابی پمپ

طراحی یک مخزن هیدرولیک فراتر از ساخت یک جعبه فلزی است و نیاز به محاسبات دقیق مهندسی دارد. نقش طراحی و جانمایی مخزن در جلوگیری از خرابی پمپ به قدری پررنگ است که حتی بهترین پمپ های دنیا هم در یک مخزن بد طراحی شده، دوام نخواهند آورد.
یکی از اصول اولیه، رعایت نسبت حجم مخزن به دبی پمپ است؛ مخزن باید به اندازه ای بزرگ باشد که روغن حداقل ۳ تا ۵ دقیقه در آن توقف داشته باشد تا فرآیندهای خنک کاری و جداسازی هوا به درستی انجام شود. مخازن کوچک باعث می شوند روغن با سرعت بالا در سیستم گردش کند و هیچ گاه فرصت آرامش پیدا نکند، که این یعنی پمپ همیشه با روغنی “خسته” و داغ تغذیه می شود.
علاوه بر حجم، شکل هندسی مخزن نیز اهمیت دارد. مخازنی که دارای کف شیب دار هستند، اجازه می دهند رسوبات و آب در یک نقطه خاص جمع شوند تا به راحتی از طریق شیر تخلیه خارج گردند. همچنین، جانمایی مخزن نسبت به پمپ باید به گونه ای باشد که پمپ تحت فشار مثبت قرار گیرد. قرار دادن پمپ در سطحی بالاتر از مخزن، کار را برای مکش روغن سخت تر کرده و احتمال ورود هوا را به شدت افزایش می دهد.
مهندسان با تجربه همیشه سعی می کنند مسیر لوله کشی بین مخزن و پمپ را تا حد ممکن کوتاه، مستقیم و با قطر مناسب طراحی کنند تا از افت فشار در خط مکش جلوگیری شود. هر چقدر روغن راحت تر و آرام تر از مخزن به سمت پمپ حرکت کند، پمپ لرزش کمتری خواهد داشت و عمر قطعات مکانیکی آن تضمین خواهد شد.

بیشتر بخوانید : آلودگی روغن هیدرولیک چگونه به شیرهای حساس آسیب می زند

اهمیت فیلتراسیون و تهویه مناسب مخزن

مخزن نباید یک محیط کاملاً ایزوله و خفه باشد، بلکه باید به نوعی با محیط بیرون “تنفس” کند تا فشار داخلی آن متعادل بماند. اهمیت فیلتراسیون و تهویه مناسب مخزن در اینجا مشخص می شود؛ چرا که با هر بار بالا و پایین رفتن سطح روغن در اثر حرکت جک ها، مقداری هوا به داخل مخزن کشیده و سپس خارج می شود.
اگر مخزن فاقد فیلتر هوا یا “بِریزر” باکیفیت باشد، با هر تنفس، حجم زیادی از گرد و غبار محیط به درون تانک نفوذ می کند. این آلودگی محیطی بر روی سطوح روغن نشسته و به سرعت توسط پمپ بلعیده می شود. فیلترهای تهویه مدرن نه تنها گرد و غبار، بلکه رطوبت هوا را نیز توسط سیلیکاژل جذب می کنند تا از تشکیل اسید در روغن جلوگیری کنند.
در کنار تهویه، سیستم فیلتراسیون بازگشتی نیز نقش حیاتی در سلامت مخزن ایفا می کند. تمام روغنی که از بخش های مختلف دستگاه برمی گردد، باید قبل از ورود به فضای اصلی تانک، از فیلترهای دقیق عبور کند. اگر این فیلترها وجود نداشته باشند یا بای پس شوند، مخزن به مرور به یک سطل زباله صنعتی تبدیل می شود.
فیلتراسیون صحیح در مخزن باعث می شود پمپ همیشه با روغنی تمیز و تصفیه شده تغذیه شود، که این موضوع به معنای حذف سایش های ناگهانی و افزایش پایداری فشار در سیستم است. در واقع، هزینه کردن برای یک سیستم تهویه و فیلتراسیون پیشرفته در مخزن، نوعی بیمه عمر برای پمپ گران قیمت شما محسوب می شود.

بیشتر بخوانید : از کجا بفهمیم افت فشار در سیستم هیدرولیک مربوط به پمپ است یا شیر؟

چگونه با نگهداری صحیح مخزن از خرابی پمپ جلوگیری کنیم؟

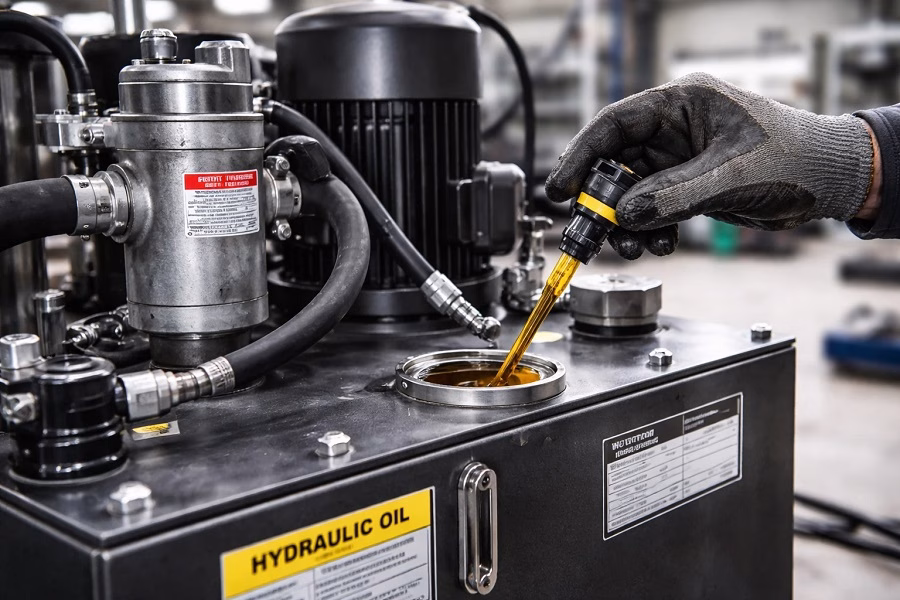

تا اینجا متوجه شدیم که چرا بیشتر خرابی های پمپ از مخزن شروع می شود؟ و اکنون سوال اصلی این است که برای پیشگیری چه باید کرد؟ پاسخ در نگهداری پیشگیرانه و منظم نهفته است. اولین قدم، بازرسی بصری مداوم از سطح و کیفیت روغن است. اپراتور باید به طور روزانه نشانگر سطح روغن را چک کند و از شفافیت آن مطمئن شود؛ روغنی که کدر یا شیری رنگ شده باشد، نشان دهنده ورود آب یا هواست که باید بلافاصله ریشه یابی شود.

در دومین قدم، باید رسوبات و آب به طور منظم تخلیه شده و از شیر تخلیه ای که زیر تانک دارد، خارج شود. این کار ساده مانع از تجمع لجن هایی می شود که در بلندمدت می توانند راه مکش پمپ را مسدود کنند. تمیز کردن دوره ای داخل مخزن نیز از اهمیت بالایی برخوردار است. هر چند سال یک بار، بسته به شرایط کاری، باید روغن مخزن کاملاً تخلیه شده و دیواره های داخلی آن با دستمال های بدون پرز تمیز شوند تا لایه های اکسید شده و رسوبات چسبنده پاک گردند.

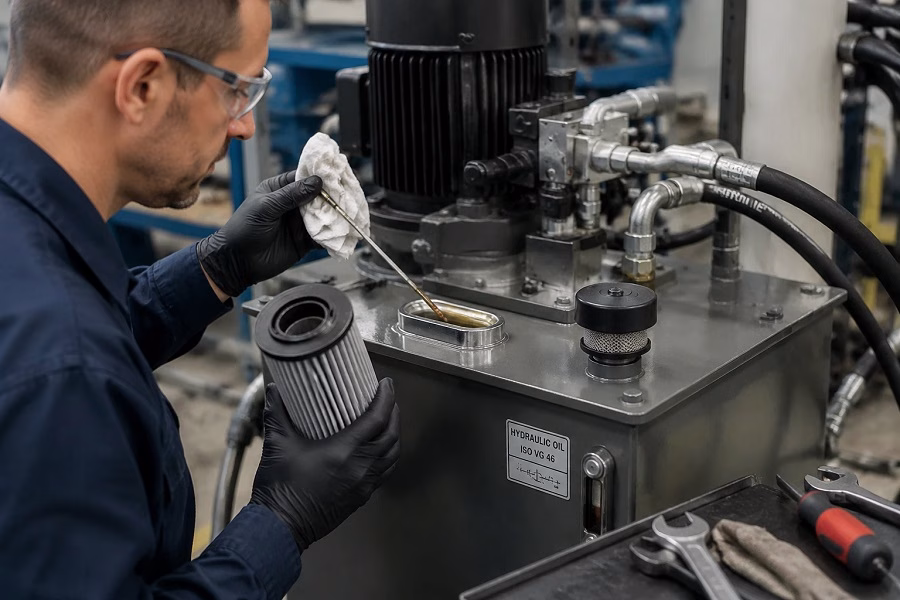

همچنین، تعویض به موقع فیلترهای تهویه و فیلترهای بازگشتی نباید فراموش شود. استفاده از آنالیز روغن در آزمایشگاه های معتبر می تواند به شما بگوید که آیا مخزن در انجام وظایف خود موفق بوده است یا خیر. با پایش میزان ذرات معلق و ویسکوزیته روغن، می توانید قبل از اینکه پمپ دچار آسیب جدی شود، مشکلات مخزن را برطرف کنید.
دقت داشته باشید که مراقبت کردن از مخزن نسبت به تعمیر و یا تعویض پمپ هیدرولیک بسیار ارزان تر بوده و ساده تر می باشد.

سخن پایانی

در پایان، باید بر این حقیقت تاکید کرد که سیستم هیدرولیک یک کل واحد است و نمی توان قطعات آن را به صورت مجزا از هم بررسی کرد. مخزن هیدرولیک اگرچه قطعه ای ساکن و بدون حرکت به نظر می رسد، اما قلب تپنده سیستم یعنی پمپ، به شدت به سلامت و کارایی آن وابسته است. ما در این مقاله بررسی کردیم که چگونه عوامل ساده ای مانند طراحی غلط، آلودگی، تهویه نامناسب و افت سطح روغن در مخزن، می توانند منجر به فجایع فنی در پمپ شوند.
این واقعیت که چرا بیشتر خرابی های پمپ از مخزن شروع می شود؟ نباید باعث نگرانی شود، بلکه باید به عنوان یک نقشه راه برای نگهداری بهتر از دستگاه ها مورد استفاده قرار گیرد. با اختصاص دادن زمان و هزینه اندک برای بهینه سازی مخزن، نه تنها عمر پمپ خود را تضمین می کنید، بلکه راندمان کل سیستم را افزایش داده و از توقف های ناگهانی در خط تولید جلوگیری خواهید کرد.

سوالات متداول

۱. چرا صدای پمپ با تغییر وضعیت روغن در مخزن تغییر می کند؟
وقتی روغن در مخزن دچار کف یا حباب هوا شود، پمپ دچار کاویتاسیون شده که صدایی شبیه به برخورد سنگریزه در داخل پمپ ایجاد می کند.
۲. آیا بزرگتر بودن مخزن همیشه به نفع پمپ است؟
بله، مخزن بزرگتر فرصت بیشتری برای خنک کاری و ته نشینی آلاینده ها فراهم می کند، اما باید به محدودیت فضا و هزینه روغن اضافی نیز توجه کرد.
۳. بهترین زمان برای تمیز کردن داخل مخزن هیدرولیک چه موقعی است؟
معمولاً در هر بار تعویض کامل روغن یا زمانی که آنالیز روغن نشان دهنده سطح بالایی از آلودگی های رسوب کرده باشد، باید تانک را تمیز کرد.
۴. نقش آهنربا در داخل مخزن هیدرولیک چیست؟
آهنرباها ذرات ریز فلزی را که ممکن است از فیلترها عبور کنند جذب کرده و مانع ورود آن ها به دهانه مکش پمپ می شوند.
