تانک هیدرولیک چیست و چه کاربردی دارد؟

اگر تا حالا کنار یک دستگاه صنعتی، پرس هیدرولیک، لیفتراک، جرثقیل یا حتی بعضی ماشین آلات راه سازی ایستاده باشید، احتمالاً صدای پمپ و حرکت نرم جک ها را دیده اید؛ حرکتی که انگار با یک «نیروی نامرئی» انجام می شود. پشت این قدرتِ کنترل شده، روغن هیدرولیک قرار دارد و جایی لازم است که این روغن هم ذخیره شود، هم نفس بکشد، هم خنک شود، هم از شرّ هوا و آلودگی ها تا حد ممکن خلاص شود.
اینجا دقیقاً همان نقطه ای است که تانک هیدرولیک وارد داستان می شود. تانک هیدرولیک فقط یک مخزن ساده نیست که روغن داخلش جمع شود. در عمل، تانک هیدرولیک نقش یک «مرکز پشتیبانی» را برای کل سیستم بازی می کند: به روغن فرصت می دهد حباب های هوا را رها کند، گرما را به محیط پس بدهد، ذرات معلق ته نشین شوند یا توسط فیلترها کنترل شوند، و سطح روغن همیشه در محدوده امن بماند.
به همین دلیل است که وقتی تانک هیدرولیک درست انتخاب یا درست نگهداری نشود، حتی اگر پمپ و شیرها بهترین برند باشند، سیستم خیلی زود از کاویتاسیون و افت فشار گرفته تا خرابی پمپ، نشتی های ریز و کاهش شدید عمر قطعات به مشکل می خورد. در این مقاله قرار است همه چیز را از تعریف و علت استفاده تا اجزا، عملکرد، انواع، نکات طراحی و انتخاب، و در پایان هم نگهداری و تمیزکاری درباره تانک هیدرولیک مرور کنیم.

تانک هیدرولیک چیست و چرا در سیستم های هیدرولیک استفاده می شود؟

برای فهمیدن اینکه تانک هیدرولیک دقیقاً چیست، بهتر است از ساده ترین تصویر شروع کنیم: سیستم هیدرولیک مثل یک چرخه خون رسانی است. روغن هیدرولیک همان «خون» است، پمپ نقش قلب را دارد، شیلنگ ها و لوله ها رگ ها هستند و جک ها/موتورها عضلاتی که کار انجام می دهند. حالا در این چرخه، شما به یک «محل استراحت و آماده سازی خون» نیاز دارید؛ جایی که روغن قبل از برگشت دوباره به پمپ، کمی آرام بگیرد، هوا از آن جدا شود، دمای آن تا حدی پایین بیاید و همیشه مقدار کافی برای تغذیه پمپ در دسترس باشد. این تعریف کاربردیِ تانک هیدرولیک است.

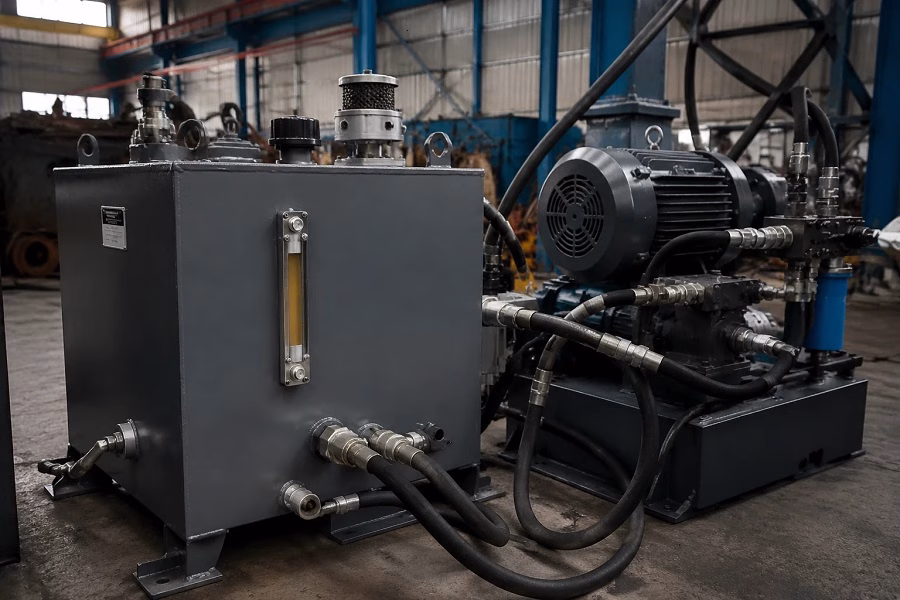

پس تانک هیدرولیک مخزنی است که روغن هیدرولیک را ذخیره و مدیریت می کند و معمولاً روی پاورپک یا کنار سیستم نصب می شود. اما چرا اصلاً این مدیریت لازم است؟ چون روغن هیدرولیک در کار واقعی، فقط «مایع انتقال نیرو» نیست؛ روغن همزمان باید روانکاری کند، حرارت را جابه جا کند، آلودگی ها را تا حدی تحمل کند، و در برابر ورود هوا و آب مقاومت داشته باشد.
اگر روغن در تمام طول کار، همیشه درگیر تلاطم، گرمای بالا و آلودگی باشد، خیلی سریع کیفیتش افت می کند و در نتیجه کارکرد کل مدار به هم می ریزد. تانک هیدرولیک با ایجاد شرایط مناسب، کاری می کند روغن فرصت داشته باشد «به حالت پایدار» نزدیک شود. یکی دیگر از دلایل استفاده از تانک هیدرولیک، حفظ ایمنی و پایداری فشار است. در بسیاری از مدارها، با حرکت سیلندرها حجم روغن در بخش های مختلف کم و زیاد می شود.
تانک هیدرولیک مثل یک ضربه گیر حجمی، این تغییرات را پوشش می دهد تا پمپ همیشه مکش مطمئن داشته باشد و هوا وارد مدار نشود. وقتی سطح روغن پایین بیاید یا روغن کف آلود شود، اولین قطعه ای که ضربه می خورد پمپ است؛ و خرابی پمپ معمولاً هم پرهزینه است و هم زنجیره ای از آلودگی و خرابی را در کل سیستم پخش می کند. به همین دلیل، وجود یک تانک هیدرولیک استاندارد، در عمل به معنی سرمایه گذاری روی عمر کل سیستم است.

جهت خرید و سفارش جک هیدرولیک برروی لینک مربوطه کلیک نمایید.

اجزای اصلی تانک هیدرولیک و وظایف هر بخش

شاید از بیرون، تانک هیدرولیک یک مخزن فلزی با چند ورودی و خروجی به نظر برسد؛ اما داخل و روی آن، اجزایی وجود دارد که هرکدام وظیفه مشخصی دارند و اگر هرکدام درست انتخاب نشوند، نتیجه اش در عملکرد سیستم دیده می شود. نکته مهم این است که اجزای تانک هیدرولیک معمولاً باید با نوع مدار، دبی پمپ، حساسیت شیرها، شرایط محیطی و حتی کیفیت روغن مصرفی هماهنگ شوند.
یکی از اجزای کلیدی، محل ورودی روغن برگشتی است. روغنی که از مدار برمی گردد معمولاً گرم تر است و ممکن است حباب هوا و ذرات ریز داشته باشد. اگر این روغن مستقیم کنار لوله مکش پمپ تخلیه شود، احتمال ورود هوا و آلودگی به پمپ بالا می رود. برای همین در تانک های خوب، برای مسیر برگشت و مکش فاصله و جداسازی در نظر گرفته می شود؛ گاهی با صفحات جداکننده داخلی (بافل) تا جریان آرام تر شود و روغن فرصت ته نشینی و هواگیری پیدا کند.
در سمت دیگر، خط مکش پمپ قرار دارد که باید روغن را با کمترین افت فشار و کمترین احتمال ورود هوا تأمین کند. طراحی این بخش در تانک هیدرولیک حیاتی است؛ چون پمپ ها نسبت به کمبود روغن یا مکش همراه هوا بسیار حساس اند. به همین دلیل معمولاً در مکش از صافی یا استرینر استفاده می شود تا ذرات درشت وارد پمپ نشوند، اما باید حواس مان باشد این صافی اگر ریز یا نامناسب انتخاب شود، افت فشار ایجاد می کند و خودش عامل کاویتاسیون می شود.

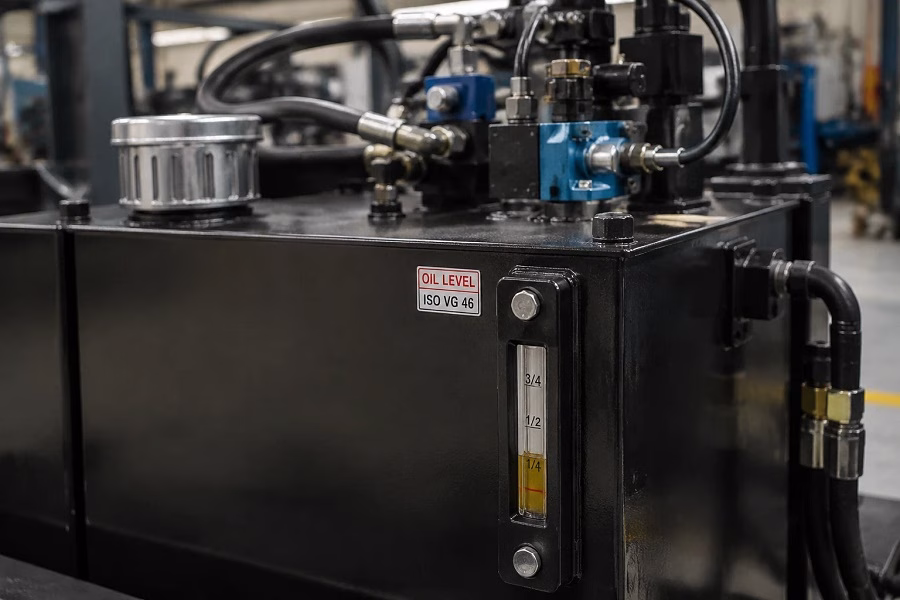

از اجزای مهم دیگر، درپوش و دریچه بازدید است. این قسمت ها فقط برای ریختن روغن نیستند؛ بلکه باید امکان بازدید سطح، نمونه گیری روغن و تمیزکاری دوره ای را هم بدهند. در کنار آن، معمولاً نشانگر سطح روغن نصب می شود تا اپراتور بتواند سریع وضعیت را چک کند. بعضی تانک ها نشانگر دما هم دارند یا امکان نصب سنسور سطح و دما را فراهم می کنند تا سیستم به شکل هوشمند هشدار بدهد.
تنفس تانک هم موضوع جدی ای است. تانک هیدرولیک به خاطر تغییرات حجم و برگشت و رفت روغن، باید «نفس بکشد» یعنی هوا وارد و خارج شود؛ اما اگر این تنفس بدون فیلتر باشد، گرد و خاک محیط خیلی راحت وارد تانک می شود و آلودگی روغن را بالا می برد. برای همین معمولاً از درپوش تنفسی فیلتر دار استفاده می شود. در محیط های صنعتی پرگردوغبار، همین قطعه کوچک می تواند تفاوت بین روغن تمیز و روغن آلوده را رقم بزند.
در برخی سیستم ها، تانک هیدرولیک محل نصب خنک کن هم هست؛ یا حداقل فضای کافی برای تبادل حرارت دارد. اگر دمای روغن بالا برود، ویسکوزیته کم می شود، نشتی داخلی در پمپ و شیرها بیشتر می شود و عمر آب بندها افت می کند. بنابراین خیلی وقت ها تانک نقش یک رادیاتور ساده را بازی می کند، و در سیستم های سنگین تر، با کولر روغن ترکیب می شود.
برای اینکه تصویر جمع وجور و واضحی داشته باشیم، این جدول یک بار مهم ترین اجزای تانک هیدرولیک و کارشان را خلاصه می کند:

بیشتر بخوانید : چرا بعضی سیستم های هیدرولیک به فشار کاری واقعی نمی رسند؟

نحوه عملکرد تانک هیدرولیک در مدار هیدرولیک

اگر بخواهیم نقش تانک هیدرولیک را در مدار هیدرولیک واقعاً حس کنیم، باید مسیر روغن را در ذهن دنبال کنیم. پمپ روغن را از تانک می کشد، فشار ایجاد می کند و روغن را به سمت شیرها و عملگرها می فرستد. بعد از انجام کار، روغن از مسیر برگشت دوباره به تانک هیدرولیک برمی گردد. همین رفت وبرگشت ساده، در عمل پر از جزئیات است؛ چون روغن در طول مسیر گرم می شود، ممکن است هوا بگیرد، و آلودگی ها را با خودش بیاورد.
وقتی روغن برگشتی وارد تانک هیدرولیک می شود، هدف این است که با کمترین آشفتگی وارد شود. آشفتگی یعنی کف کردن، یعنی حباب های هوا در روغن گیر می افتند. روغن کف آلود مثل این است که به جای مایعِ یکدست، یک مخلوط هوا-روغن وارد پمپ شود. نتیجه اش هم معمولاً صدای غیرعادی، افت فشار، لرزش و در نهایت آسیب به پمپ و شیرهاست. تانک هیدرولیک با طراحی مسیر برگشت، عمق ورود مناسب و جداسازی داخلی، کمک می کند روغن آرام شود و هوا فرصت خروج پیدا کند.
در کنار هواگیری، موضوع ته نشینی آلودگی هم مطرح است. ذرات سنگین تر معمولاً فرصت دارند به کف تانک بروند. به همین دلیل، تانک هیدرولیک اگر درست طراحی شده باشد، کف آن محلی برای تجمع رسوبات می شود و این رسوبات نباید دوباره وارد گردش شوند. این همان جایی است که اهمیت تخلیه دوره ای کف تانک و تمیزکاری مشخص می شود.
نقش دیگر تانک هیدرولیک، مدیریت دماست. روغن در سیستم های تحت بار، گرم می شود؛ گرمای تولید شده از اصطکاک داخلی پمپ، عبور از اوریفیس ها و شیرها، و تلفات مدار می آید. تانک با سطح تماس خودش، بخشی از این گرما را به هوا منتقل می کند. یعنی حتی بدون کولر جداگانه، تانک هیدرولیک یک نقش خنک کنندگی طبیعی دارد. در سیستم هایی که بار کاری زیاد است، همین خنک کنندگی کافی نیست و باید از مبدل حرارتی استفاده شود، اما باز هم تانک هیدرولیک «مرکز مدیریت حرارت» می ماند.
و آخرین بخش عملکردی تانک، تأمین حجم و جبران تغییرات است. در بعضی مدارها مثل مدارهای با سیلندرهای دوبل یا مدارهایی که حجم روغن در حرکت های مختلف تغییر می کند، سطح روغن بالا و پایین می رود. تانک هیدرولیک باید طوری انتخاب شود که این نوسانات سطح باعث مکش هوا نشود. اینجا است که ظرفیت تانک، شکل داخلی و محل مکش اهمیت پیدا می کند.

بیشتر بخوانید : چه زمانی تعویض روغن در سیستم های هیدرولیک بدتر از نگه داشتن آن است؟

انواع تانک هیدرولیک و تفاوت های آن ها

وقتی صحبت از «انواع» می شود، خیلی ها سریع می روند سمت شکل ظاهری: افقی، عمودی، مکعبی. اما تفاوت واقعی انواع تانک هیدرولیک معمولاً در هدف طراحی و شرایط استفاده است. چون همان طور که یک کفش برای کوه پیمایی با کفش شهری فرق دارد، تانک هیدرولیک هم بسته به اینکه سیستم سبک است یا سنگین، محیط تمیز است یا پرگردوغبار، دبی پمپ چقدر است و حساسیت تجهیزات چقدر است، باید متفاوت انتخاب شود.
یک دسته بندی رایج، تانک های استاندارد صنعتی هستند که معمولاً از ورق فولادی ساخته می شوند، جوشکاری شده اند و در پاورپک ها استفاده می شوند. این مدل ها معمولاً امکان نصب فیلتر تنفسی، نشانگر سطح، دریچه بازدید، پورت های متنوع و گاهی بافل داخلی را دارند. این ها انتخاب رایج برای بیشتر ماشین آلات هستند چون هم تعمیرپذیرند و هم قابل سفارشی سازی.
در مقابل، تانک های کامپکت یا یکپارچه در بعضی پاورپک های کوچک تر دیده می شوند؛ جایی که فضا مهم است و کل مجموعه باید جمع وجور باشد. این تانک ها ممکن است طراحی ساده تری داشته باشند و ظرفیت شان کمتر باشد. در چنین سیستم هایی باید بیشتر حواسمان به دما و هواگیری باشد، چون حجم کم یعنی روغن سریع تر گرم می شود و فرصت آرام سازی کمتر است.
از نظر جنس هم تانک هیدرولیک می تواند متفاوت باشد. فولاد رایج ترین است، اما در برخی کاربردها (مثل شرایط خاص خوردگی یا وزن) از استنلس استیل یا حتی آلومینیوم استفاده می شود. جنس تانک روی انتقال حرارت، مقاومت در برابر ضربه، و هزینه اثر می گذارد. نکته مهم این است که صرفاً «بهتر بودن» جنس مطرح نیست؛ «مناسب بودن» مطرح است. تانک فولادی برای خیلی از کاربردهای صنعتی بهترین توازن قیمت و دوام را دارد، اما در محیط های خورنده ممکن است پوشش داخلی یا جنس خاص لازم شود.
یک تفاوت مهم دیگر، تانک های دارای بافل و طراحی ضدکف هستند در برابر تانک های ساده. وقتی دبی بالا باشد یا برگشت روغن شدید باشد، تانک ساده بیشتر مستعد کف کردن است. در اینجا طراحی داخلی و مسیر دهی روغن تعیین کننده می شود. همچنین بعضی تانک ها قابلیت نصب فیلتر برگشت داخل تانک یا بیرون تانک را دارند که روی تمیزی روغن و سهولت سرویس اثر می گذارد.
پس در یک جمع بندی کاربردی انواع تانک هیدرولیک را بهتر است نه با اسم های کلی، بلکه با نیاز سیستم انتخاب کنیم؛ گاهی یک تانک بزرگ با بافل و تجهیزات کامل لازم است، گاهی یک تانک جمع وجور با مدیریت دمای بهتر. تفاوت ها واقعی اند و روی عمر سیستم اثر مستقیم دارند.

نکات مهم در طراحی و انتخاب تانک هیدرولیک

انتخاب تانک هیدرولیک جایی است که خیلی از خطاهای پرهزینه رخ می دهد، چون معمولاً نگاه اول این است که «هرچی بزرگ تر بهتر» یا «هرچی ارزون تر بهتر». واقعیت این است که تانک باید نه فقط از نظر حجم، بلکه از نظر هندسه، محل اتصالات، سرویس پذیری و سازگاری با شرایط کاری درست انتخاب شود. اگر این بخش درست انجام شود، سیستم آرام تر کار می کند، روغن دیرتر خراب می شود و هزینه نگهداری پایین می آید.
اولین نکته، ظرفیت تانک است. ظرفیت باید طوری باشد که روغن زمان کافی برای آرام سازی، هواگیری و خنک شدن داشته باشد. معمولاً در طراحی های صنعتی، نسبت هایی بین حجم تانک و دبی پمپ مطرح می شود، اما چون شرایط واقعی سیستم ها فرق دارد (چرخه کاری، محیط، دما، نوع روغن)، بهتر است ظرفیت را با نگاه مهندسی انتخاب کرد.
اگر سیستم دائم کار و پر بار است، حجم بیشتر یا خنک کن لازم است؛ اگر سیستم مقطعی کار می کند، ممکن است حجم متوسط کافی باشد. نکته کلیدی این است که تانک هیدرولیک نباید آن قدر کوچک باشد که روغن همیشه در تلاطم و دمای بالا بماند. دومین نکته، جانمایی مکش و برگشت است. در تانک های خوب، برگشت در یک سمت و مکش در سمت دیگر قرار می گیرد و بین شان جداسازی داخلی کمک می کند که روغنِ برگشتی مستقیم وارد مکش نشود.
این موضوع ساده به نظر می رسد، اما در عمل می تواند جلوی بسیاری از مشکلات مثل ورود هوا، کف و حتی بالا رفتن دما را بگیرد. سومین نکته، سرویس پذیری است. اگر دریچه بازدید کوچک باشد، یا نقطه تخلیه درست نباشد، تمیزکاری دوره ای سخت می شود و معمولاً هم انجام نمی شود. نتیجه این می شود که کف تانک تبدیل به محل تجمع لجن و آلودگی می شود و هر بار که دستگاه لرزش یا شوک دارد، بخشی از این آلودگی وارد مدار می شود.
تانک هیدرولیک خوب، باید تمیز کردن را آسان کند، نه سخت. چهارمین نکته، کنترل آلودگی از طریق تنفس و پرکردن است. هر بار که روغن کم می کنید یا تانک نفس می کشد، احتمال ورود گردوغبار هست. استفاده از فیلتر تنفسی مناسب و روش درست اضافه کردن روغن، مثل یک بیمه برای شیرهای حساس و پمپ گران قیمت است.
پنجمین نکته، مدیریت دماست. اگر سیستم شما در محیط گرم کار می کند یا چرخه کاری سنگین دارد، تانک به تنهایی کافی نیست و باید از کولر روغن استفاده شود. اما حتی در این حالت هم تانک هیدرولیک باید فضای کافی برای گردش و تبادل حرارت داشته باشد و محل نصب سنسور دما یا برگشت کولر در نظر گرفته شود.
در نهایت، باید به سازگاری با نوع روغن هم توجه کرد. بعضی روغن ها حساس ترند، بعضی افزودنی های خاص دارند، بعضی در برابر آب واکنش متفاوتی نشان می دهند. طراحی تانک، انتخاب آب بندی ها و حتی نوع رنگ یا پوشش داخلی، باید با روغن هماهنگ باشد تا آلودگی شیمیایی یا تخریب افزودنی ها رخ ندهد.

بیشتر بخوانید : تأثیر هوا و رطوبت بر عمر تجهیزات هیدرولیک

روش های نگهداری و تمیز کردن تانک هیدرولیک برای افزایش عمر سیستم

اگر بخواهیم واقع بین باشیم، خیلی از خرابی های سیستم هیدرولیک از جایی شروع می شوند که کسی خیلی جدی اش نمی گیرد: آلودگی روغن. تانک هیدرولیک مرکز تجمع و مدیریت این آلودگی هاست. نگهداری درست تانک، یعنی شما دارید عملاً عمر پمپ، شیرها، سیلندرها و حتی شیلنگ ها را بیشتر می کنید. و این فقط یک حرف نیست؛ در سیستم های صنعتی، کنترل تمیزی روغن یکی از معیارهای اصلی سلامت سیستم است.
اولین کار ساده اما مهم، بررسی منظم سطح روغن است. پایین بودن سطح روغن فقط به معنی «کمبود روغن» نیست؛ یعنی احتمال ورود هوا به مکش بالا می رود، یعنی کف کردن بیشتر می شود، یعنی ضربه به پمپ نزدیک تر است. این بررسی باید همراه با نگاه به ظاهر روغن باشد. اگر روغن کدر شده، بوی سوختگی می دهد یا کف زیادی دارد، معمولاً یک پیام روشن است که یا دما بالا رفته یا هوا وارد سیستم شده یا آلودگی بالا است.
قدم بعدی، توجه به فیلتر تنفسی و مسیرهای ورود هواست. در بسیاری از کارگاه ها، تانک هیدرولیک در محیط پرگردوغبار کار می کند و فیلتر تنفسی اگر به موقع تعویض نشود، یا راه ورود آلودگی باز می شود یا تانک درست نفس نمی کشد و فشار/خلأ ناخواسته ایجاد می شود. هر دو حالت می تواند دردسرساز باشد.
تمیزکاری داخلی تانک هیدرولیک هم باید دوره ای و اصولی باشد. وقتی سیستم خاموش است و روغن تخلیه می شود، کف تانک معمولاً رسوب و لجن دارد؛ مخصوصاً اگر سیستم قدیمی باشد یا روغن ها در زمان مناسب تعویض نشده باشند. تمیزکاری باید به شکلی انجام شود که این رسوبات واقعاً خارج شوند، نه اینکه فقط جابه جا شوند. بعد از تمیزکاری، مهم است که تانک خشک و تمیز بماند و هیچ پرز یا آلودگی جدید واردش نشود.
بسیاری از مشکلات بعد از سرویس، از همین جا می آید: یک دستمال پرزدار یا یک ظرف روغن آلوده کافی است تا کل زحمت از بین برود. یک نکته حیاتی دیگر، اضافه کردن روغن به روش درست است. ریختن روغن از ظرف های باز و خاک خورده، یا استفاده از قیف های آلوده، خیلی سریع کیفیت روغن را پایین می آورد.
اگر سیستم حساس است، بهتر است روغن ورودی هم از فیلتر عبور داده شود. این کار شاید در لحظه وقت بگیرد، اما از تعمیرهای بزرگ جلوگیری می کند. در کنار همه این ها، باید حواس مان به نشتی ها هم باشد. نشتی فقط کم کردن روغن نیست؛ نشتی یعنی مسیر ورود گردوغبار و رطوبت هم باز می شود. ضمن اینکه اگر روغن بیرون می ریزد، احتمال دارد اپراتور برای جبران، روغن را مکرر اضافه کند و این به معنی ورودهای متعدد و بیشترِ آلودگی است.
به زبان ساده: تانک هیدرولیک اگر تمیز و درست نگهداری شود، سیستم نفس راحت می کشد. اگر رها شود، معمولاً دیر یا زود، هزینه اش از جایی مثل پمپ یا شیرهای دقیق بیرون می زند.

بیشتر بخوانید : شوک فشار در سیستم هیدرولیک؛ قاتل خاموش شیلنگ ها و پمپ ها

سخن پایانی

تانک هیدرولیک را می شود ساده دید و گفت «یک مخزن روغن است»، اما در واقع تانک هیدرولیک مثل پشت صحنه یک اجرای خوب است؛ اگر همه چیز آنجا درست باشد، روی صحنه همه چیز نرم، دقیق و بی دردسر پیش می رود. این مخزن جایی است که روغن هیدرولیک آرام می شود، هوا را پس می دهد، بخشی از گرما را از دست می دهد و آماده می شود دوباره به قلب سیستم یعنی پمپ برسد.
اگر بخواهیم کل حرف مقاله را در یک جمله جمع کنیم: طراحی، انتخاب و نگهداری درستِ تانک هیدرولیک، مستقیم روی عمر روغن، سلامت پمپ، دقت شیرها و کیفیت عملکرد کل سیستم اثر می گذارد. پس وقتی قرار است یک سیستم هیدرولیک پایدار داشته باشید، نگاهتان به تانک فقط نگاه به «حجم» نباشد؛ نگاهتان به «نقش» باشد.

سوالات متداول

۱. آیا تانک هیدرولیک فقط برای ذخیره روغن است؟
نه، تانک هیدرولیک علاوه بر ذخیره سازی، به هواگیری روغن، کاهش دما و مدیریت آلودگی کمک می کند و روی عمر کل سیستم اثر دارد.
2. چرا کف کردن روغن در تانک هیدرولیک خطرناک است؟
چون کف یعنی هوا داخل روغن است و ورود هوا به پمپ باعث افت فشار، صدای غیرعادی و آسیب جدی به پمپ و قطعات می شود.
3. هر چند وقت یک بار باید تانک هیدرولیک را تمیز کرد؟
بسته به شرایط کاری و میزان آلودگی است، اما اگر نشانه هایی مثل کدری روغن، رسوب کف تانک یا افت عملکرد دیدید، تمیزکاری و بررسی سیستم را عقب نیندازید.
