هیدرو بلوک یا بلوک هیدرولیک چیست؟

سیستم های هیدرولیک را می توان قلب تپنده ی بسیاری از ماشین آلات صنعتی، راه سازی، کشاورزی و حتی تجهیزات پیشرفته دانست. در این سیستم ها، کنترل دقیق جریان، فشار و مسیر حرکت سیال اهمیت فوق العاده ای دارد. درست در همین نقطه است که مفهوم «هیدرو بلوک یا بلوک هیدرولیک» معنا پیدا می کند.
هیدرو بلوک در واقع پاسخی مهندسی به نیاز نظم، دقت و یکپارچگی در مدارهای هیدرولیک است؛ قطعه ای که به جای شلوغی لوله ها و اتصالات پراکنده، همه چیز را در یک ساختار منسجم و مهندسی شده جمع می کند. هیدرو بلوک یا بلوک هیدرولیک، بدنه ای یکپارچه (معمولاً فلزی) است که مجموعه ای از کانال های داخلی، سوپاپ ها، شیرها و مسیرهای عبور روغن در آن ماشین کاری شده اند.
این بلوک نقش یک مرکز فرماندهی را در سیستم هیدرولیک بازی می کند؛ جایی که جریان سیال هدایت می شود، فشار تنظیم می گردد و عملکرد اجزای مختلف سیستم هماهنگ می شود. استفاده از بلوک هیدرولیک باعث می شود مدار هیدرولیک نه تنها جمع وجورتر، بلکه دقیق تر، ایمن تر و قابل اعتمادتر باشد.

ساختار و اجزای اصلی هیدرو بلوک هیدرولیک

برای درک بهتر عملکرد هیدرو بلوک، باید کمی دقیق تر به ساختار درونی آن نگاه کنیم. برخلاف تصور عمومی، بلوک هیدرولیک فقط یک محفظه نیست که چند قطعه روی آن سوار شده باشد، بلکه یک سازه ی کاملاً مهندسی شده است که هر میلی متر آن با هدف مشخصی طراحی شده است. ساختار هیدرو بلوک به گونه ای است که مسیرهای عبور روغن، محل نصب شیرها و نقاط اتصال به سایر اجزای سیستم، همگی در یک بدنه ی واحد تعبیه شده اند.

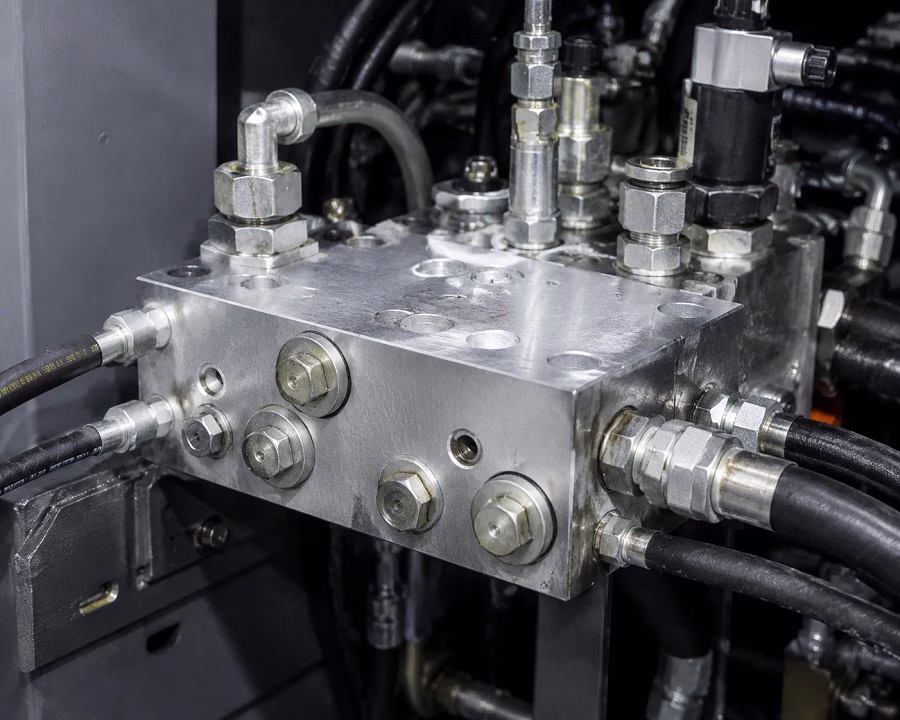

بدنه اصلی هیدرولیک را با استفاده از مواد فولادی، چدن و یا آلومینیومی می سازند. انتخاب جنس بدنه به فشار کاری سیستم، نوع سیال، شرایط محیطی و وزن مجاز بستگی دارد. درون این بدنه، کانال هایی با دقت بالا ماشین کاری می شوند که وظیفه ی انتقال روغن بین اجزای مختلف را بر عهده دارند. این کانال ها جایگزین لوله ها و شیلنگ هایی می شوند که در مدارهای سنتی استفاده می شدند.

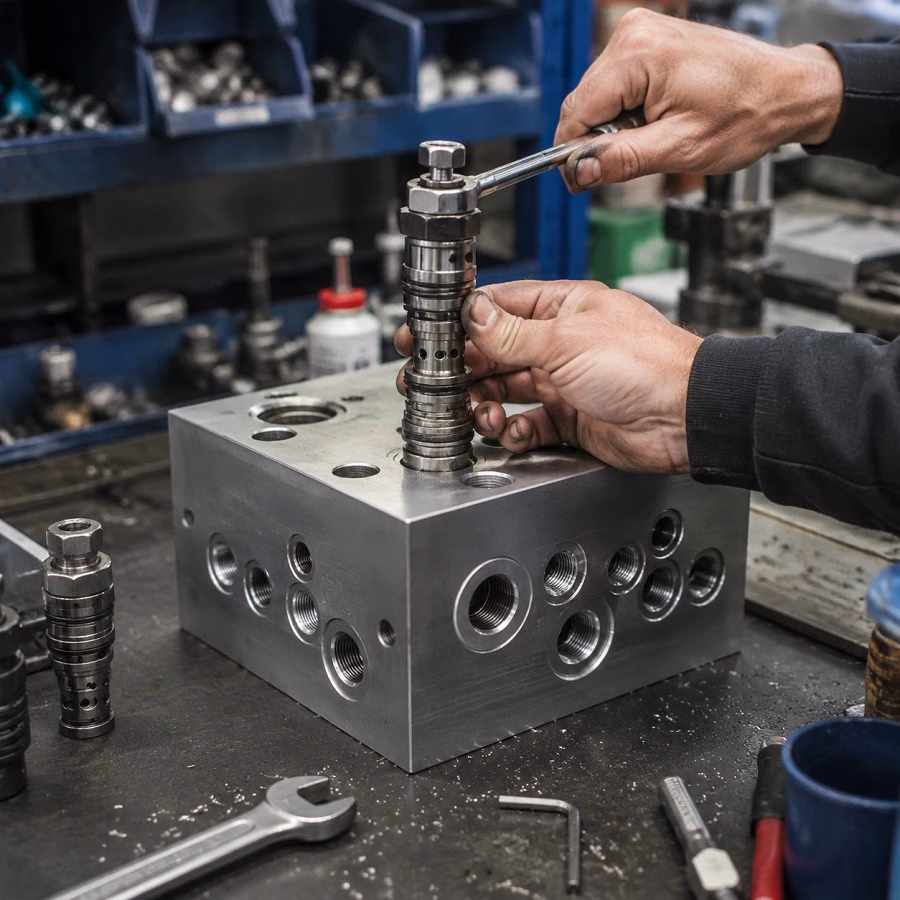

روی هیدرو بلوک، محل هایی برای نصب شیرهای کنترلی مختلف وجود دارد. این شیرها می توانند شامل شیرهای کنترل جهت، شیرهای فشارشکن، شیرهای اطمینان، شیرهای کنترل دبی و انواع سوپاپ های هیدرولیکی باشند. هر کدام از این اجزا نقش مشخصی در کنترل رفتار سیستم دارند و ترکیب آن ها روی یک بلوک واحد باعث هماهنگی بهتر عملکرد سیستم می شود.
نکته ی مهم در ساختار هیدرو بلوک این است که همه چیز به صورت یکپارچه طراحی می شود. این یکپارچگی باعث کاهش نشتی، افزایش سرعت پاسخ دهی سیستم و کاهش خطاهای ناشی از نصب نادرست می شود. به زبان ساده، هیدرو بلوک مانند یک نقشه ی از پیش طراحی شده است که همه ی اجزا را در بهترین موقعیت ممکن کنار هم قرار می دهد.

بیشتر بخوانید : چرا بعضی سیستم های هیدرولیک به فشار کاری واقعی نمی رسند؟

انواع بلوک هیدرولیک و کاربردهای هر نوع

وقتی صحبت از هیدرو بلوک یا بلوک هیدرولیک می شود، نباید تصور کرد که با یک نوع ثابت و یکسان طرف هستیم. در واقع، بلوک های هیدرولیک بر اساس نوع طراحی، کاربرد و سطح پیچیدگی به دسته های مختلفی تقسیم می شوند. هر نوع از این بلوک ها برای پاسخ گویی به نیاز خاصی در سیستم های هیدرولیک طراحی شده است.
بعضی از بلوک های هیدرولیک ساده بوده و تنها چند مسیر مشخص برای عبور روغن و نصب تعداد محدودی شیر دارند. این نوع هیدرو بلوک ها معمولاً در سیستم های کوچک یا کاربردهای ساده تر استفاده می شوند، جایی که پیچیدگی مدار زیاد نیست اما همچنان نظم و ایمنی اهمیت دارد. در مقابل، بلوک های هیدرولیک پیچیده تری وجود دارند که به صورت سفارشی طراحی می شوند و می توانند ده ها مسیر داخلی و شیر کنترلی مختلف را در خود جای دهند.
از نظر کاربرد، بلوک های هیدرولیک در صنایع مختلفی به کار می روند. در ماشین آلات راه سازی مانند بیل مکانیکی و لودر، هیدرو بلوک نقش کلیدی در کنترل بازوها، جک ها و حرکت کلی دستگاه دارد. در خطوط تولید صنعتی، بلوک هیدرولیک باعث هماهنگی دقیق حرکت سیلندرها و افزایش سرعت تولید می شود. حتی در صنایع دریایی و هوافضا نیز از هیدرو بلوک های خاص با دقت و ایمنی بسیار بالا استفاده می شود.
جدول بررسی تفاوت انواع بلوک هیدرولیک
برای درک بهتر تفاوت انواع بلوک هیدرولیک، جدول زیر یک مقایسه ی کلی ارائه می دهد. با مطالعه این جدول می توانید با انواع بلوک هیدرولیک بیش تر آشنا شده و میزان سطح پیچیدگی و کاربردهای رایج هر کدام را بیش تر بشناسید.

این تنوع باعث می شود طراحان سیستم های هیدرولیک بتوانند دقیقاً متناسب با نیاز پروژه، نوع مناسب هیدرو بلوک را انتخاب کنند.

بیشتر بخوانید : چه زمانی تعویض روغن در سیستم های هیدرولیک بدتر از نگه داشتن آن است؟

مزایای استفاده از هیدرو بلوک در مدارهای هیدرولیک

اگر بخواهیم به صورت واقع بینانه نگاه کنیم، استفاده از هیدرو بلوک یک انتخاب لوکس یا صرفاً مدرن نیست، بلکه در بسیاری از کاربردها یک ضرورت فنی به شمار می آید. اولین و شاید مهم ترین مزیت هیدرو بلوک، کاهش چشمگیر تعداد اتصالات و لوله کشی ها در مدار هیدرولیک است. این موضوع به طور مستقیم باعث کاهش نشتی، افزایش ایمنی و کاهش هزینه های نگهداری می شود.
مزیت مهم دیگر، افزایش سرعت پاسخ دهی سیستم است. وقتی مسیرهای عبور روغن کوتاه تر و مستقیم تر باشند، افت فشار کمتر می شود و فرمان ها سریع تر به عملگرها منتقل می شوند. این موضوع در ماشین آلاتی که دقت و سرعت بالا اهمیت دارد، نقش حیاتی ایفا می کند. هیدرو بلوک با حذف مسیرهای اضافی، عملکرد سیستم را نرم تر و قابل پیش بینی تر می کند.
از نظر طراحی و نصب نیز، بلوک هیدرولیک مزیت های قابل توجهی دارد. به جای مونتاژ ده ها قطعه ی جداگانه، یک بلوک یکپارچه در سیستم نصب می شود که هم فضای کمتری اشغال می کند و هم ظاهر مرتب تری به مجموعه می دهد. این موضوع به ویژه در فضاهای محدود یا سیستم های فشرده اهمیت زیادی دارد.
در نهایت، هیدرو بلوک باعث افزایش عمر کلی سیستم هیدرولیک می شود. کاهش لرزش، نشتی کمتر، کنترل دقیق تر فشار و دبی، همگی عواملی هستند که از استهلاک زودهنگام قطعات جلوگیری می کنند. به همین دلیل است که استفاده از بلوک هیدرولیک در پروژه های حرفه ای، به عنوان یک سرمایه گذاری هوشمندانه شناخته می شود.

بیشتر بخوانید : شوک فشار در سیستم هیدرولیک؛ قاتل خاموش شیلنگ ها و پمپ ها

نکات مهم در طراحی و انتخاب هیدرو بلوک مناسب

طراحی و انتخاب هیدرو بلوک مناسب، مرحله ای نیست که بتوان آن را سرسری گرفت. هر اشتباه کوچک در این مرحله می تواند به افت عملکرد، افزایش هزینه ها یا حتی خرابی کل سیستم منجر شود. اولین نکته ی مهم، شناخت دقیق نیازهای سیستم است. فشار کاری، دبی مورد نیاز، نوع عملگرها و شرایط محیطی همگی باید به طور دقیق مشخص شوند.
نکته ی بعدی، انتخاب جنس مناسب برای بلوک هیدرولیک است. اگر سیستم در فشارهای بالا کار می کند یا در معرض شرایط سخت محیطی قرار دارد، استفاده از متریال مقاوم تر ضروری است. در مقابل، برای سیستم های سبک تر می توان از آلومینیوم استفاده کرد تا وزن کلی کاهش یابد. این تصمیم ها مستقیماً روی کارایی و طول عمر هیدرو بلوک تأثیر می گذارند.
طراحی مسیرهای داخلی نیز اهمیت زیادی دارد. مسیرها باید به گونه ای طراحی شوند که کمترین افت فشار و کمترین تلاطم سیال را ایجاد کنند. همچنین محل قرارگیری شیرها باید به شکلی باشد که دسترسی برای تعمیر و سرویس آسان باشد. یک طراحی خوب، نه تنها عملکرد سیستم را بهبود می دهد، بلکه در آینده زمان و هزینه ی نگهداری را هم کاهش می دهد.
در نهایت، انتخاب هیدرو بلوک باید با در نظر گرفتن امکان توسعه یا تغییرات آینده انجام شود. گاهی اوقات نیازهای سیستم در طول زمان تغییر می کند و اگر بلوک هیدرولیک انعطاف پذیری لازم را نداشته باشد، مجبور به تعویض کامل آن خواهید شد. پیش بینی این مسائل، نشانه ی یک طراحی حرفه ای است.

بیشتر بخوانید : چرا بیشتر خرابی های پمپ از مخزن شروع می شود؟

نحوه نگهداری و سرویس هیدرو بلوک برای افزایش طول عمر سیستم

هرچقدر هم که هیدرو بلوک با کیفیت و دقیق طراحی شده باشد، بدون نگهداری مناسب نمی تواند عملکرد ایده آل خود را حفظ کند. نگهداری اصولی از بلوک هیدرولیک، نقش مهمی در افزایش طول عمر کل سیستم هیدرولیک دارد. یکی از مهم ترین اقدامات، کنترل منظم وضعیت روغن هیدرولیک است. روغن آلوده می تواند باعث گرفتگی کانال های داخلی و آسیب به شیرها شود.
بازرسی دوره ای هیدرو بلوک از نظر نشتی، ترک های احتمالی یا شل شدن اتصالات نیز اهمیت زیادی دارد. اگرچه بلوک هیدرولیک به طور ذاتی نشتی کمتری نسبت به سیستم های لوله کشی سنتی دارد، اما بی توجهی به سرویس های دوره ای می تواند این مزیت را از بین ببرد. تشخیص زودهنگام مشکلات، از خرابی های بزرگ و پرهزینه جلوگیری می کند.
تمیزکاری اصولی سطح بیرونی بلوک و اطمینان از عملکرد صحیح شیرها نیز بخشی از نگهداری حرفه ای محسوب می شود. در سیستم های حساس، حتی توصیه می شود عملکرد هیدرو بلوک به صورت دوره ای تست و کالیبره شود تا اطمینان حاصل شود که فشار و دبی در محدوده ی طراحی شده قرار دارند.
در مجموع، هیدرو بلوک قطعه ای است که اگر به درستی نگهداری شود، سال ها بدون افت عملکرد به سیستم خدمت می کند. این موضوع یکی از دلایلی است که متخصصان هیدرولیک همیشه روی سرویس منظم و اصولی تأکید دارند.

بیشتر بخوانید : تانک هیدرولیک چیست و چه کاربردی دارد؟

سخن پایانی

هیدرو بلوک یا بلوک هیدرولیک را می توان یکی از مهم ترین اجزای سیستم های هیدرولیک مدرن دانست؛ قطعه ای که نظم، دقت و اطمینان را به مدارهای پیچیده می آورد. از کاهش نشتی و افزایش ایمنی گرفته تا بهبود عملکرد و افزایش طول عمر سیستم، همه و همه نشان می دهند که استفاده از هیدرو بلوک یک انتخاب هوشمندانه و حرفه ای است.
اگر طراحی، انتخاب و نگهداری این قطعه به درستی انجام شود، می تواند نقش کلیدی در موفقیت و پایداری هر سیستم هیدرولیکی ایفا کند.

سوالات متداول

۱. هیدرو بلوک یا بلوک هیدرولیک دقیقاً چه کاری انجام می دهد؟
هیدرو بلوک مسیر جریان روغن و عملکرد شیرهای هیدرولیک را به صورت یکپارچه کنترل می کند و باعث نظم و دقت بیشتر سیستم می شود.

۲. آیا استفاده از بلوک هیدرولیک هزینه سیستم را افزایش می دهد؟در ابتدا ممکن است هزینه طراحی بالاتر باشد، اما در بلندمدت با کاهش خرابی و نگهداری، مقرون به صرفه است.

۳. آیا هیدرو بلوک برای همه سیستم های هیدرولیک مناسب است؟
بله، اما نوع و طراحی آن باید متناسب با فشار، دبی و کاربرد سیستم انتخاب شود.
