صفر تا صد پمپ دنده خارجی هیدرولیک

سیستم های هیدرولیکی بخش جدایی ناپذیر بسیاری از ماشین آلات صنعتی، کشاورزی و راهسازی هستند. از دستگاه های سنگین معدنی گرفته تا تجهیزات خطوط تولید کارخانه ها، همگی برای انتقال نیرو و حرکت از سیالات تحت فشار استفاده می کنند. در قلب این سیستم ها قطعه ای بسیار مهم قرار دارد که وظیفه ایجاد جریان روغن و تأمین فشار لازم را بر عهده دارد؛ این قطعه همان پمپ هیدرولیک است.
در میان انواع مختلف پمپ های هیدرولیکی، یکی از پرکاربردترین و ساده ترین مدل ها پمپ دنده خارجی هیدرولیک محسوب می شود. محبوبیت پمپ دنده خارجی هیدرولیک تنها به دلیل سادگی طراحی آن نیست، بلکه این پمپ به دلیل دوام بالا، قیمت مناسب و قابلیت کار در شرایط مختلف صنعتی توانسته جایگاه ویژه ای در بسیاری از سیستم های هیدرولیکی پیدا کند.
در این مقاله تلاش می کنیم تمام جنبه های مربوط به پمپ دنده ای هیدرولیک را از نحوه کارکرد آن گرفته تا اجزا، مشخصات فنی، مزایا و معایب، راهنمای انتخاب و حتی نکات مهم مربوط به نصب و نگهداری بررسی کنیم.

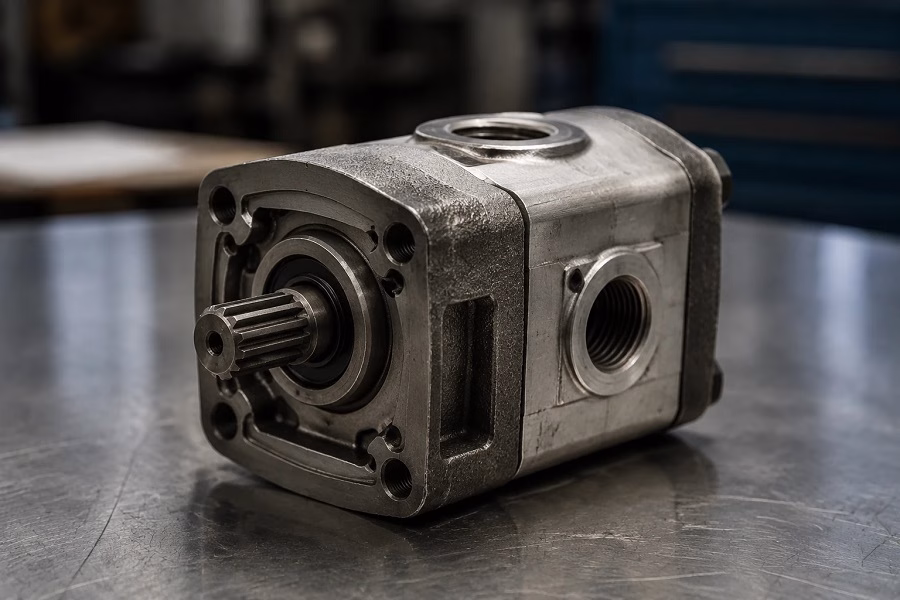

پمپ دنده خارجی هیدرولیک چیست و چگونه کار می کند؟

در سیستم های هیدرولیکی، برای اینکه سیال بتواند انرژی مکانیکی را منتقل کند باید ابتدا توسط یک پمپ به جریان بیفتد. در این میان پمپ دنده خارجی هیدرولیک یکی از ساده ترین و در عین حال مؤثرترین روش ها برای ایجاد جریان روغن در سیستم است. این پمپ با استفاده از دو چرخ دنده که درون یک محفظه قرار دارند، سیال را از مخزن مکش کرده و با فشار به سمت مدار هیدرولیکی ارسال می کند.
در واقع عملکرد پمپ دنده خارجی هیدرولیک بر پایه حرکت چرخ دنده ها و ایجاد فضای خالی میان دندانه ها شکل می گیرد. زمانی که شافت پمپ توسط موتور الکتریکی یا موتور احتراق داخلی به حرکت در می آید، یکی از چرخ دنده ها شروع به چرخش می کند و چرخ دنده دوم نیز به واسطه درگیری دندانه ها با آن می چرخد. با چرخیدن این دو دنده، فضای خالی میان دندانه ها در سمت ورودی افزایش پیدا می کند و همین موضوع باعث مکش روغن از مخزن می شود.
پس از ورود روغن به فضای میان دندانه ها، سیال در امتداد دیواره داخلی پوسته پمپ حرکت می کند. در سمت خروجی، با درگیر شدن دندانه ها با یکدیگر حجم فضا کاهش پیدا می کند و همین مسئله باعث فشرده شدن روغن و خروج آن با فشار به سمت سیستم هیدرولیک می شود. این فرآیند به صورت مداوم و بسیار سریع تکرار می شود و جریان یکنواختی از سیال را در سیستم ایجاد می کند.
یکی از ویژگی های مهم پمپ دنده خارجی هیدرولیک این است که طراحی آن به گونه ای است که نشتی داخلی بسیار کمی دارد. همین موضوع باعث می شود بازدهی حجمی پمپ در شرایط مناسب نسبتاً بالا باشد. البته این پمپ ها بیشتر برای فشارهای متوسط طراحی شده اند و در سیستم هایی که به فشارهای بسیار بالا نیاز دارند معمولاً از پمپ های پیستونی استفاده می شود.
به طور کلی، سادگی مکانیزم و قابلیت اطمینان بالا باعث شده است پمپ دنده خارجی هیدرولیک به یکی از گزینه های محبوب در بسیاری از کاربردهای صنعتی تبدیل شود.

بیشتر بخوانید : چرا بعضی سیستم های هیدرولیک به فشار کاری واقعی نمی رسند؟

اجزا و ساختار پمپ دنده خارجی هیدرولیک

برای درک بهتر عملکرد یک پمپ دنده خارجی هیدرولیک لازم است ابتدا اجزای اصلی آن را بشناسیم. این پمپ ها اگرچه ساختار نسبتاً ساده ای دارند، اما هر یک از قطعات آن نقش بسیار مهمی در عملکرد صحیح سیستم ایفا می کند. در مرکز ساختار این پمپ دو چرخ دنده قرار دارد که مهم ترین بخش عملکردی آن محسوب می شوند.
یکی از این دنده ها به شافت محرک متصل است و توسط موتور به حرکت در می آید، در حالی که دنده دوم به صورت آزاد می چرخد و با دنده محرک درگیر می شود. این دو چرخ دنده درون یک پوسته فلزی بسیار دقیق قرار گرفته اند که فضای داخلی آن کاملاً متناسب با ابعاد دنده ها طراحی شده است.
پوسته یا بدنه پمپ نقش بسیار مهمی در هدایت سیال و جلوگیری از نشتی دارد. طراحی دقیق این بخش باعث می شود روغن تنها از مسیر مشخص شده عبور کند و فشار سیستم حفظ شود. معمولاً بدنه پمپ دنده خارجی هیدرولیک از آلیاژهای مقاوم مانند چدن یا آلومینیوم ساخته می شود تا در برابر فشار و سایش مقاومت کافی داشته باشد.
در دو طرف دنده ها صفحات جانبی قرار دارند که وظیفه آن ها کاهش نشتی داخلی و حفظ راندمان پمپ است. این صفحات به گونه ای طراحی می شوند که فاصله بسیار کمی با سطح دنده ها داشته باشند. هرچه این فاصله کمتر باشد، بازده پمپ بیشتر خواهد بود.
شافت محرک نیز یکی دیگر از اجزای مهم این پمپ است. این شافت نیروی چرخشی موتور را به دنده محرک منتقل می کند و باید از استحکام کافی برخوردار باشد. برای جلوگیری از نشت روغن در محل خروج شافت از بدنه پمپ نیز از آب بندها و کاسه نمدهای مخصوص استفاده می شود.
ترکیب دقیق این اجزا باعث می شود پمپ دنده خارجی هیدرولیک بتواند با حداقل پیچیدگی مکانیکی، جریان پایداری از روغن را در سیستم هیدرولیکی ایجاد کند.

بیشتر بخوانید : هیدرو بلوک یا بلوک هیدرولیک چیست؟

مشخصات عملکردی پمپ دنده خارجی هیدرولیک

برای انتخاب یا استفاده صحیح از پمپ دنده خارجی هیدرولیک لازم است با مشخصات عملکردی آن آشنا باشیم. این مشخصات نشان می دهند که پمپ در چه شرایطی بهترین عملکرد را دارد و در چه محدوده ای از فشار و دبی باید مورد استفاده قرار گیرد.
یکی از مهم ترین پارامترها در عملکرد این پمپ ها دبی خروجی است. دبی در واقع حجم سیالی است که پمپ در یک بازه زمانی مشخص جابه جا می کند. در پمپ دنده خارجی هیدرولیک این مقدار به حجم جابه جایی دنده ها و سرعت چرخش آن ها بستگی دارد. هرچه سرعت دوران بیشتر باشد، دبی خروجی نیز افزایش پیدا می کند.
پارامتر مهم دیگر فشار کاری است. این پمپ ها معمولاً برای فشارهای متوسط طراحی می شوند و بسته به نوع طراحی و کیفیت ساخت می توانند فشارهایی در محدوده های مختلف را تحمل کنند. در بسیاری از کاربردهای صنعتی، پمپ دنده خارجی هیدرولیک به راحتی فشار مورد نیاز سیستم را تأمین می کند.
بازدهی نیز یکی از معیارهای مهم عملکرد این پمپ ها محسوب می شود. بازده حجمی به میزان نشتی داخلی پمپ وابسته است و هرچه فاصله میان قطعات کمتر و دقت ساخت بیشتر باشد، این بازده افزایش پیدا می کند. علاوه بر آن، بازده مکانیکی نیز به میزان اصطکاک میان قطعات بستگی دارد.
جدول مشخصات عملکردی پمپ دنده خارجی هیدرولیک
برای شناخت بهتر پمپ دنده خارجی هیدرولیک خوب است که با مشخصات عملکردی آن بهتر آشنا شویم. جدول زیر برخی از مشخصات معمول این نوع پمپ ها را نشان می دهد:

شناخت این ویژگی ها کمک می کند تا پمپ دنده خارجی هیدرولیک متناسب با نیاز واقعی سیستم انتخاب شود.

بیشتر بخوانید : تانک هیدرولیک چیست و چه کاربردی دارد؟

مزایا و معایب پمپ دنده خارجی هیدرولیک در مقایسه با پمپ های پره ای و پیستونی

در دنیای سیستم های هیدرولیک، انواع مختلفی از پمپ ها وجود دارد که هرکدام برای شرایط خاصی طراحی شده اند. در این میان پمپ دنده خارجی هیدرولیک به دلیل طراحی ساده و هزینه پایین، یکی از رایج ترین گزینه ها محسوب می شود. با این حال برای انتخاب صحیح باید مزایا و محدودیت های آن را در مقایسه با پمپ های دیگر بررسی کرد.
یکی از مهم ترین مزایای این پمپ ها سادگی ساختار آن ها است. تعداد قطعات در پمپ دنده خارجی هیدرولیک نسبت به بسیاری از پمپ های دیگر کمتر است و همین موضوع باعث می شود احتمال خرابی مکانیکی کاهش پیدا کند. علاوه بر این، تعمیر و نگهداری این پمپ ها نیز نسبتاً آسان است و معمولاً نیاز به تخصص پیچیده ای ندارد.
هزینه خرید نیز یکی دیگر از مزیت های مهم این نوع پمپ است. در بسیاری از کاربردهای صنعتی که نیاز به فشار بسیار بالا وجود ندارد، استفاده از پمپ دنده خارجی هیدرولیک می تواند گزینه ای اقتصادی و منطقی باشد.
این در حالی است که این پمپ ها نسبت به پمپ پیستونی با محدودیت هایی همراه است. به طور مثال، پمپ پیستونس فشار زیادی تولید کرده و در نتیجه آن بازدهی انرژی بالاتری دارد. از طرفی، پمپ های پره ای معمولاً صدای کمتری تولید می کنند و جریان یکنواخت تری ارائه می دهند.
با این حال در بسیاری از کاربردهای عمومی، سادگی، دوام و قیمت مناسب باعث می شود پمپ دنده خارجی هیدرولیک همچنان یکی از انتخاب های اصلی مهندسان و طراحان سیستم های هیدرولیکی باشد.

بیشتر بخوانید : چرا بیشتر خرابی پمپ های هیدرولیک از مخزن شروع می شود؟

راهنمای انتخاب پمپ دنده خارجی هیدرولیک

انتخاب یک پمپ دنده خارجی هیدرولیک مناسب نیازمند در نظر گرفتن چندین عامل مهم است. اگر این انتخاب به درستی انجام نشود، ممکن است پمپ نتواند نیاز سیستم را تأمین کند یا حتی باعث آسیب دیدن سایر اجزای مدار هیدرولیک شود. اولین نکته ای که باید در نظر گرفت، فشار مورد نیاز سیستم است. پمپ انتخابی باید بتواند فشار کاری مدار را بدون ایجاد تنش بیش از حد تحمل کند.
استفاده از پمپی که ظرفیت فشار آن کمتر از نیاز سیستم باشد می تواند باعث خرابی زودهنگام آن شود. دبی مورد نیاز نیز عامل بسیار مهمی در انتخاب پمپ دنده خارجی هیدرولیک محسوب می شود. دبی باید متناسب با سرعت و توان عملکردی تجهیزات هیدرولیکی باشد. اگر دبی پمپ کمتر از مقدار مورد نیاز باشد، سیستم عملکرد مطلوبی نخواهد داشت.
عامل مهم دیگر نوع سیال هیدرولیکی است. برخی روغن ها دارای ویسکوزیته بالاتر یا افزودنی های خاص هستند و ممکن است نیاز به پمپ هایی با طراحی خاص داشته باشند. بنابراین باید اطمینان حاصل کرد که پمپ انتخابی با نوع سیال مورد استفاده سازگار است.
همچنین شرایط محیطی مانند دمای کاری، میزان آلودگی محیط و نحوه کارکرد سیستم نیز در انتخاب پمپ دنده خارجی هیدرولیک تأثیر زیادی دارند. در محیط های صنعتی سخت معمولاً از پمپ هایی با بدنه مقاوم تر و آب بندی قوی تر استفاده می شود. در نهایت توجه به برند سازنده و کیفیت ساخت نیز اهمیت زیادی دارد، زیرا کیفیت قطعات داخلی می تواند تأثیر مستقیمی بر طول عمر پمپ داشته باشد.

بیشتر بخوانید : شوک فشار در سیستم هیدرولیک؛ قاتل خاموش شیلنگ ها و پمپ ها

نصب، نگهداری و عیب یابی پمپ دنده خارجی هیدرولیک

عملکرد صحیح پمپ دنده خارجی هیدرولیک تنها به کیفیت ساخت آن وابسته نیست، بلکه نحوه نصب و نگهداری نیز نقش بسیار مهمی در عمر مفید این تجهیز دارد. نصب نادرست می تواند باعث بروز مشکلاتی مانند لرزش، نشتی یا کاهش بازده پمپ شود. در مرحله نصب باید اطمینان حاصل شود که شافت پمپ به درستی با موتور هم محور شده است.
هرگونه عدم هم راستایی می تواند باعث افزایش اصطکاک و استهلاک قطعات داخلی شود. همچنین اتصالات ورودی و خروجی باید به گونه ای نصب شوند که از ورود هوا به سیستم جلوگیری شود. نگهداری منظم نیز یکی از مهم ترین عوامل افزایش طول عمر پمپ دنده خارجی هیدرولیک است. بررسی سطح و کیفیت روغن هیدرولیک، تعویض فیلترها و کنترل نشتی ها می تواند از بسیاری از خرابی ها جلوگیری کند.
روغن آلوده یکی از مهم ترین دلایل آسیب دیدن دنده ها و سطوح داخلی پمپ است. در صورتی که پمپ دچار مشکل شود، معمولاً علائمی مانند کاهش فشار، افزایش صدا یا داغ شدن بیش از حد مشاهده می شود. در چنین شرایطی باید سیستم به دقت بررسی شود تا علت اصلی مشکل مشخص گردد. گاهی اوقات تنها تعویض روغن یا فیلتر می تواند مشکل را برطرف کند.
با رعایت اصول صحیح نصب و نگهداری، پمپ دنده خارجی هیدرولیک می تواند سال ها بدون مشکل در سیستم های صنعتی مورد استفاده قرار گیرد.

سخن پایانی

در میان انواع مختلف پمپ های هیدرولیکی، پمپ دنده خارجی هیدرولیک به دلیل ساختار ساده، دوام مناسب و هزینه اقتصادی جایگاه ویژه ای در صنایع مختلف پیدا کرده است. این پمپ ها اگرچه از نظر طراحی پیچیدگی زیادی ندارند، اما نقش بسیار مهمی در تأمین انرژی و حرکت در سیستم های هیدرولیکی ایفا می کنند.
شناخت دقیق نحوه عملکرد، اجزا، مشخصات فنی و شرایط کاری این پمپ ها می تواند به انتخاب صحیح و استفاده بهینه از آن ها کمک کند. همچنین رعایت اصول نصب و نگهداری باعث می شود عمر مفید پمپ افزایش پیدا کند و عملکرد سیستم هیدرولیکی در بهترین حالت باقی بماند.
در نهایت، اگر انتخاب پمپ دنده خارجی هیدرولیک بر اساس نیاز واقعی سیستم انجام شود و نگهداری آن به درستی صورت گیرد، این تجهیز می تواند سال ها بدون مشکل در بسیاری از کاربردهای صنعتی مورد استفاده قرار گیرد.

سوالات متداول

۱. پمپ دنده خارجی هیدرولیک بیشتر در چه صنایعی استفاده می شود؟
این پمپ ها در ماشین آلات کشاورزی، تجهیزات راهسازی، خطوط تولید صنعتی و سیستم های هیدرولیک عمومی کاربرد گسترده ای دارند.

۲. حداکثر فشار کاری پمپ دنده خارجی هیدرولیک چقدر است؟
بسته به طراحی و برند سازنده معمولاً بین ۷۰ تا حدود ۲۵۰ بار فشار کاری دارند.

۳. مهم ترین عامل خرابی پمپ دنده خارجی هیدرولیک چیست؟
آلودگی روغن هیدرولیک و عدم نگهداری مناسب از مهم ترین دلایل خرابی این پمپ ها محسوب می شود.
