گلند جک هیدرولیک چیست و چه وظیفه ای دارد؟

اگر جک هیدرولیک را مثل یک بدن زنده ببینیم، شافت همان استخوان محکم و رفت و برگشتش مثل حرکت عضلات است. اما جایی که همه چیز به شکل نامرئی کنترل می شود، همان نقطه ای است که شافت از بدنه بیرون می آید. آنجا اگر یک بخش کوچک درست کار نکند، کم کم روغن نشت می کند، فشار می خوابد، سطح شافت خط می افتد و تازه می فهمیم مشکل از یک قطعه ظاهرا ساده بوده است.
این قطعه همان گلند است. خیلی ها گلند را با نام های دیگری هم می شناسند، بعضی می گویند درپوش جلو یا سرسیلندر، اما در دنیای تعمیرکارها و طراح ها، گلند همان قلب بخش آب بندی جک است. هم نقش نگه داشتن روغن را دارد، هم نقش هدایت کردن شافت را، هم مثل یک محافظ جلوی ورود گرد و خاک و گل و براده را می گیرد.
در این مقاله قرار است بفهمیم گلند جک هیدرولیک دقیقا چیست، کجا قرار می گیرد، از چه چیزهایی ساخته می شود، چرا خراب می شود، و چطور بفهمیم وقت تعویضش رسیده است؟

گلند جک هیدرولیک دقیقا کجاست و چه نقشی در عملکرد جک دارد؟

قبل از اینکه وارد جزئیات شویم، بد نیست یک بار جک را در ذهن باز کنیم. شما یک لوله سیلندر دارید که داخلش پیستون حرکت می کند. پیستون به شافت وصل است و شافت از یک سمت از بدنه بیرون می آید تا بتواند به بار نیرو بدهد. همین نقطه خروج شافت، از نظر هیدرولیک یک مرز حساس است. داخل سیلندر روغن تحت فشار داریم و بیرون سیلندر هوا، گرد و خاک، رطوبت و هر چیزی که محیط کار اجازه بدهد.

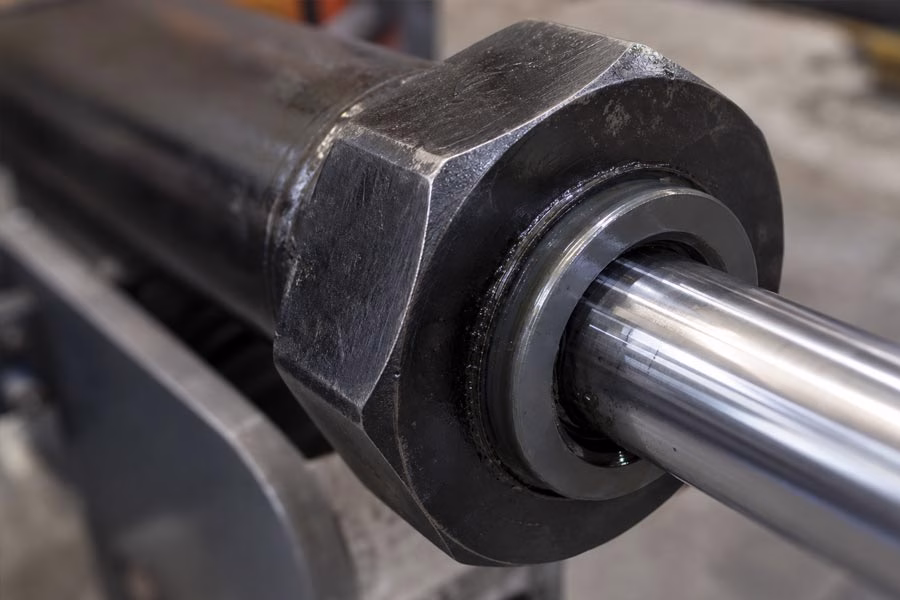

اگر مرز را درست نسازیم، روغن می زند بیرون و آلودگی می رود داخل. گلند دقیقا همان قطعه ای است که این مرز را مدیریت می کند. از نظر مکانیکی، گلند معمولا در سر جک قرار دارد؛ همان سمتی که شافت بیرون می آید. ممکن است پیچی باشد، ممکن است رزوه ای باشد، ممکن است به صورت فلنجی و پیچ شده باشد، یا در بعضی طراحی ها با رینگ و خار در جایش قفل شود.
اما در هر مدل، گلند یک بخش قابل جدا شدن است که داخلش شیارها و جایگاه هایی برای آب بندها و بوش های راهنما تعبیه شده. به زبان ساده، گلند خانه اصلی آب بندهای شافت است و در عین حال مثل یک یاتاقان ساده، شافت را در مسیر درست نگه می دارد. نقش گلند فقط این نیست که نشتی را بگیرد. یک گلند درست و سالم باعث می شود شافت نرم و بدون گیر حرکت کند، لبه های آب بند درست روی شافت بنشیند، و فشار روغن بتواند کارش را انجام دهد. وقتی گلند لق شود یا بوش راهنمایش ساییده شود، شافت کمی کج می شود.
این کج شدن شاید در نگاه اول دیده نشود، اما همان کافی است که آب بندها یک طرفشان بیشتر تحت فشار قرار بگیرد و خیلی زودتر خراب شوند. پس گلند جک هیدرولیک همزمان هم نگهبان روغن است، هم نگهبان شافت و هم سپر آلودگی می باشد.
یک نکته مهم این است که در خیلی از خرابی ها، خود بدنه جک و پیستون و پمپ سالم هستند، اما عملکرد کل جک به خاطر خرابی گلند افت می کند. مثلا جک فشار می گیرد اما بعد از چند ثانیه روغن از جلو می زند بیرون، یا زیر بار آرام آرام کوتاه می شود، یا شافت به صورت موج دار حرکت می کند. اینها اغلب از همان ناحیه گلند و مجموعه آب بندهای شافت شروع می شود.

مقالات دیگر: این نشانه ها می گویند جک هیدرولیک شما در آستانه خرابی است

گلند از چه قطعات و آب بندهایی تشکیل می شود؟

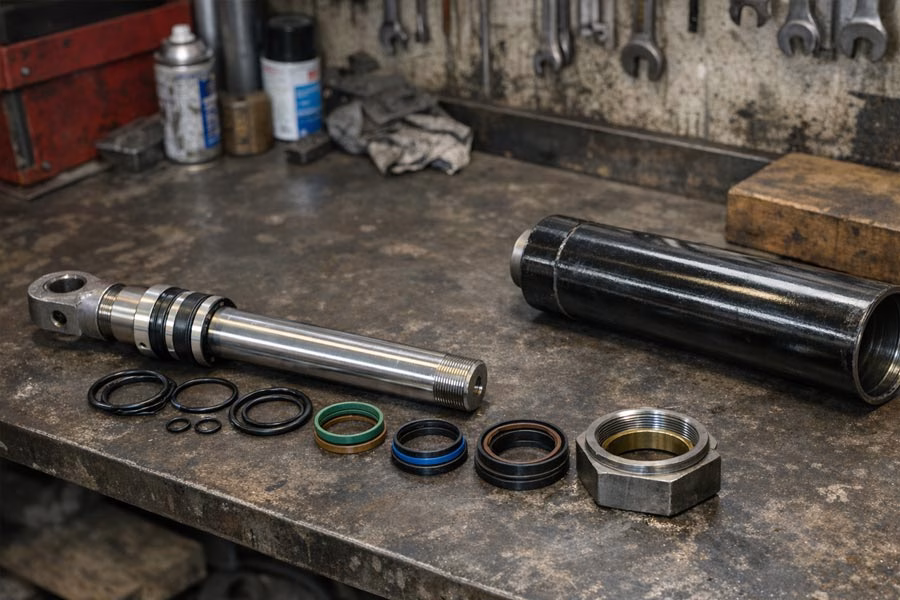

برای اینکه بفهمیم چرا گلند خراب می شود، باید اول بدانیم داخلش چه خبر است. گلند جک هیدرولیک معمولا یک بدنه فلزی دارد که می تواند از فولاد، چدن یا آلومینیوم ساخته شود، البته در صنعت سنگین اغلب فولاد یا چدن را بیشتر می بینیم چون ضربه و فشار و دما را بهتر تحمل می کنند. اما مهم تر از بدنه، قطعاتی است که داخل گلند می نشینند. اگر بخواهیم تصویرش کنیم، گلند مثل یک قاب است که چند لایه محافظ و آب بند داخلش قرار گرفته اند.
اولین لایه معمولا گردگیر است. گردگیر همان قطعه ای است که از بیرون دیده می شود و کارش این است که اجازه ندهد گرد و خاک و گل و رطوبت همراه شافت وارد داخل جک شود. گردگیر اگر ضعیف باشد یا پاره شود، خاک می رود داخل و همان خاک مثل سمباده روی شافت و آب بندها اثر می گذارد. بعد از گردگیر معمولا آب بند اصلی شافت قرار می گیرد. این آب بند مهم ترین بخش برای جلوگیری از نشتی است و بسته به طراحی ممکن است U کپ، پکینگ چند تکه، آب بند لب دار یا ترکیبی از آنها باشد. کنار آن هم اغلب یک رینگ پشتیبان یا بک آپ رینگ قرار می گیرد تا آب بند در فشار بالا به داخل لقی ها رانده نشود و لبش له نشود.
یک بخش کلیدی دیگر بوش راهنماست. بوش راهنما ممکن است از برنز، فولاد با روکش، یا مواد کامپوزیتی مخصوص ساخته شود. نقش بوش این است که بارهای جانبی را تا حد ممکن بگیرد و اجازه ندهد شافت با بدنه تماس فلزی پیدا کند. اگر بوش نباشد یا ساییده شود، شافت می تواند به بدنه بخورد، خط بیاندازد و بعد از آن هر آب بندی هم بگذارید، باز نشتی تکرار می شود چون سطح شافت دیگر سالم نیست.
در بعضی طراحی ها یک اورینگ یا آب بند استاتیک هم برای آب بندی بین گلند و بدنه سیلندر وجود دارد. این آب بند برای این است که روغن از دور گلند نشت نکند. یعنی ما دو نوع آب بندی داریم، آب بندی دینامیک برای شافت که در حال حرکت است، و آب بندی استاتیک برای اتصال گلند به سیلندر که ثابت است. اشتباه خیلی رایج این است که تعمیرکار فقط آب بند شافت را عوض می کند اما اورینگ گلند را فراموش می کند، بعد جک باز هم از دور گلند روغن می دهد و همه فکر می کنند آب بند شافت بد بوده، در حالی که نشتی از جای دیگری است.
برای شفاف شدن موضوع، یک جدول خلاصه می گذارم که نشان بدهد هر جزء در گلند جک هیدرولیک چه وظیفه ای دارد و خرابی اش معمولا چه علامتی می دهد.

این اجزا بسته به برند و طراحی ممکن است کم و زیاد شوند، اما منطق کلی همین است. گلند جک هیدرولیک در واقع یک مجموعه است، نه یک قطعه ساده. وقتی می گوییم گلند خراب شده، گاهی منظورمان خراب شدن بدنه فلزی گلند است، اما بیشتر وقت ها منظور خراب شدن همین آب بندها یا بوش راهنماست.

مقالات دیگر: علائم وجود هوا در جک هیدرولیک

رایج ترین خرابی های گلند و نشانه های آن

خرابی های گلند معمولا با صدا شروع نمی شوند، با بو و لکه شروع می شوند. اول یک رگه روغن روی شافت می بینید، بعد یک حلقه چربی دور گردگیر، بعد کم کم قطره ها روی بدنه جمع می شود. جک هنوز کار می کند، اما شما حس می کنید چیزی درست نیست. این نقطه ای است که اگر زود پیگیری کنید، هزینه ها کم می ماند. اگر رها کنید، خرابی از یک آب بند چند صد هزار تومانی به شافت و سیلندر چند ده میلیونی می رسد.
یکی از رایج ترین خرابی ها در گلند جک هیدرولیک، سایش یا بریدگی آب بند اصلی شافت است. نشانه اش معمولا نشتی واضح از جلو جک است، مخصوصا وقتی جک زیر فشار کار می کند. ممکن است در حالت بدون بار خیلی نشتی نبینید، اما وقتی بار می آید، روغن راهش را پیدا می کند. این خرابی گاهی به خاطر کیفیت بد آب بند است، اما خیلی وقت ها به خاطر شافت خط دار یا آلودگی داخل روغن رخ می دهد.
خرابی دوم، از کار افتادن گردگیر است. گردگیر اگر پاره شود یا لبش سفت و شکننده شود، دیگر خاک را نگه نمی دارد. در محیط های معدنی، سیمان، چوب بری، یا جاهایی که ریزگرد زیاد است، این موضوع خیلی زود خودش را نشان می دهد. نتیجه معمولا این است که هم آب بند شافت زود خراب می شود، هم سطح شافت مثل آینه نمی ماند و خط های ریز می افتد.
خرابی سوم، سایش بوش راهنماست. این خرابی را معمولا با دست می شود حس کرد. شافت را که تکان بدهید، یک لقی کوچکی حس می شود. یا وقتی جک حرکت می کند، حس می کنید ابتدا یک گیر خیلی کوچک دارد و بعد راه می افتد. در بعضی دستگاه ها هم رد سایش نامتقارن روی شافت مشخص است. بوش راهنما اگر ساییده شود، آب بندها قربانی می شوند چون شافت از محور خارج می شود.
چهارمین خرابی نشتی از دور گلند است. این نشتی با نشتی از جلو فرق دارد. وقتی آب بند شافت خراب باشد، روغن روی شافت و دور گردگیر می نشیند. اما وقتی اورینگ یا آب بند استاتیک گلند خراب باشد، روغن از مرز بین گلند و بدنه سیلندر بیرون می زند و اطراف اتصال گلند چرب می شود. تشخیص درست این دو نوع نشتی مهم است چون نوع تعمیر را عوض می کند.
آسیب خود بدنه گلند یکی دیگر از این خرابی ها است. مثلا رزوه ها هرز می شوند، لب نشیمنگاه آب بند خط می افتد، یا در اثر ضربه ترک می خورد. این خرابی ها کمتر از خرابی آب بند است، اما وقتی اتفاق بیفتد، دیگر با تعویض پکینگ درست نمی شود و باید خود گلند تعویض یا ماشین کاری شود.

مقالات دیگر: انتخاب جک هیدرولیک برای بار عمودی با بار افقی چه تفاوتی دارد؟

تفاوت گلند سالم و گلند فرسوده در عمر جک

گلند سالم را معمولا وقتی می فهمید که هیچ وقت به چشم نمی آید. جکی که ماه ها کار می کند و جلویش خشک و تمیز است، شافتش برق می زند، و موقع حرکت صدای اضافه ندارد، احتمالا گلند سالم دارد. اما وقتی گلند فرسوده می شود، عمر کل جک کوتاه می شود حتی اگر بقیه قطعات هنوز جان داشته باشند. این نکته کلیدی است چون خیلی ها فکر می کنند جک تا وقتی فشار می دهد سالم است، در حالی که فرسودگی گلند ممکن است آرام آرام همه چیز را خراب کند.
در گلند سالم، شافت در مرکز خودش حرکت می کند. یعنی بوش راهنما درست کار می کند و آب بندها به شکل متعادل ساییده می شوند. در نتیجه نشتی کم است و روغن هم کمتر آلوده می شود. این موضوع مستقیم روی عمر پمپ، شیرها و کل مدار اثر می گذارد. چون نشتی فقط هدر رفت روغن نیست، نشتی یعنی هوا و آلودگی هم راحت تر وارد محیط می شود و به مرور کیفیت روغن را بدتر می کند.
در گلند فرسوده، شافت کمی می لرزد یا کج می شود. این کج شدن باعث می شود یک سمت آب بند بیشتر له شود و نشتی زودتر شروع شود. نشتی که شروع شد، گرد و خاک به روغن می چسبد و مثل خمیر ساینده به داخل می رود. بعد شافت خط می افتد. شافت خط دار یعنی آب بند جدید هم عمر کوتاه خواهد داشت. این چرخه باعث می شود شما هر چند وقت یک بار پکینگ عوض کنید اما مشکل ریشه ای حل نشود، چون ریشه، فرسودگی گلند جک هیدرولیک و مخصوصا بوش راهنما یا سطح شافت است.
یک تفاوت مهم دیگر در مصرف انرژی است. گلند سالم اصطکاک کنترل شده دارد. اما اگر آب بندها اشتباه انتخاب شوند یا گلند به خاطر نصب بد کج بسته شود، اصطکاک بالا می رود. اصطکاک بالا یعنی دما بالا، دما بالا یعنی سخت شدن آب بندها و تشدید نشتی. پس گلند سالم نه فقط جلوی نشتی را می گیرد، بلکه کمک می کند جک نرم و خنک کار کند و عمر روغن هم بیشتر شود.

چه عواملی باعث آسیب دیدن گلند جک می شوند؟

آسیب دیدن گلند معمولا یک علت ندارد. مثل این است که بگوییم چرا لاستیک ماشین ساییده می شود. هم جنس لاستیک مهم است، هم تنظیم فرمان، هم باد لاستیک، هم جاده. در گلند جک هیدرولیک هم همین است. چند عامل کنار هم جمع می شوند و در نهایت گلند را از پا می اندازند. اولین عامل آلودگی روغن است. روغن کثیف یعنی ذرات ریز فلزی، گرد و خاک، یا براده در مدار می چرخد و به آب بندها می رسد. این ذرات زیر لب آب بند گیر می کنند و مثل تیغ روی شافت می کشند.
نتیجه اش خط افتادن شافت و خراب شدن آب بند است. در صورتی که فیلترها درست کار نکنند یا تعویض به موقع انجام نشود، گلند قربانی اول است چون تماس مستقیم با شافت و حرکت دارد. دومین عامل دمای بالا و انتخاب اشتباه جنس آب بندهاست. وقتی روغن زیاد داغ شود، بعضی آب بندها نرم می شوند یا برعکس سفت و شکننده می شوند. سفت شدن یعنی لب آب بند دیگر خوب نمی چسبد و نشتی می دهد. نرم شدن هم یعنی در فشار بالا تغییر شکل می دهد و له می شود. اگر نوع متریال با دما و نوع روغن سازگار نباشد، عمر گلند کوتاه می شود.
عامل سوم بار جانبی و نصب غیرهم محور است. این عامل خیلی مهم است و اغلب دست کم گرفته می شود. جک ها برای نیروی محوری ساخته شده اند. اگر شما بار را طوری ببندید که شافت مدام به یک سمت کشیده شود، بوش راهنما سریع ساییده می شود و بعد آب بندها هم نابود می شوند. در بعضی کاربردها مثل هل دادن در افقی یا استفاده از جک بدون گاید مکانیکی، این عامل شماره یک خرابی گلند است. پس گلند جک هیدرولیک هرچقدر هم قوی باشد، نمی تواند نقش یک راهنمای سازه ای را بازی کند.
عامل چهارم ضربه و شوک فشار است. وقتی شیر ناگهانی بسته می شود، یا بار ناگهان گیر می کند، فشار لحظه ای بالا می رود. این شوک ها باعث می شود آب بندها تحت فشار غیرعادی قرار بگیرند و بک آپ رینگ ها اگر درست نباشند، آب بند از جایش بیرون زده یا بریده شود. گاهی هم همین شوک ها به رزوه یا قفل گلند فشار می آورد و باعث لقی می شود.
یک عامل بسیارمهم دیگر میزان کیفیت سطح شافت و همچنین آبکاری آن است. در شرایطی که شافت از کروم سخت ساخته نشده و یا این که سطح زبری داشته باشد، زنگ زدگی ایجاد شده نقش یک کاغذ سمباده را ایفا می کند. در محیط های مرطوب یا جاهایی که جک مدت طولانی بی حرکت می ماند، زنگ زدگی شافت می تواند اولین ضربه را به گلند بزند.
ششمین عامل، مونتاژ و تعمیر غیرحرفه ای است. آب بندها جهت دارند، لبه دارند، بعضی ها نیاز به ابزار نصب دارند. اگر هنگام نصب آب بند لبش تا شود یا ببرد، همان روز اول ممکن است نشتی شروع شود. همچنین اگر شیارها و نشیمنگاه های گلند خش دار شود، آب بند درست نمی نشیند. بعضی وقت ها هم تعمیرکار آب بند را با چکش و پیچ گوشتی جا می زند و همین باعث آسیب های ریز و پنهان می شود که چند روز بعد خودش را نشان می دهد.

در زمان تعمیر جک، گلند را چه زمانی باید تعویض کرد؟

این سوال در عمل خیلی مهم است چون تعویض گلند یعنی هزینه بیشتر نسبت به تعویض آب بند، اما تعویض نکردن به موقع هم یعنی برگشت خرابی و دوباره باز کردن جک. بهترین زمان تعویض گلند وقتی است که مطمئن شوید بدنه گلند یا اجزای راهنمایش دیگر قابل اعتماد نیستند. اما چطور این را بفهمیم؟
اولین علامت، لقی محسوس شافت است. اگر وقتی شافت بیرون است و با دست تکانش می دهید، بازی جانبی غیرعادی حس می کنید، معمولا یعنی بوش راهنما ساییده شده یا نشیمنگاه بوش در گلند لق شده. در این حالت اگر فقط آب بندها را عوض کنید، نشتی به احتمال زیاد برمی گردد چون شافت همچنان از محور خارج می شود. گاهی می شود فقط بوش را عوض کرد و گلند را نگه داشت، اما اگر جای بوش در گلند خورده شده باشد یا بیضی شده باشد، تعویض کامل گلند منطقی تر است.
دومین علامت، خط و خش عمیق یا خوردگی در محل نشستن آب بندها داخل گلند است. اگر شیار آب بند لب پر شده باشد یا سطح نشیمنگاه آب بند زخم داشته باشد، آب بند جدید درست آب بندی نمی کند. در این حالت یا باید گلند ماشین کاری و بازسازی شود یا تعویض شود. در بسیاری از کارگاه ها تعویض سریع تر و مطمئن تر است، به خصوص اگر جک در خط تولید حساس کار می کند و توقف دستگاه هزینه بالایی دارد.
سومین علامت، ترک یا آسیب مکانیکی گلند است. مثلا اگر گلند ضربه خورده باشد، یا رزوه اش هرز شده باشد، یا محل قفل شدنش مشکل پیدا کرده باشد، دیگر نمی شود به آن اعتماد کرد. گلند اگر خوب در جای خودش قفل نشود، هم خطر نشتی از دور گلند بالا می رود هم ممکن است در فشار بالا جابه جا شود که خطر ایمنی هم دارد.
چهارمین علامت، تکرار خرابی آب بندها در زمان کوتاه است. اگر شما هر چند ماه یک بار پکینگ عوض می کنید و باز نشتی برمی گردد، معمولا مشکل از خود آب بند نیست. یا شافت خط دارد، یا بوش راهنما خراب است، یا گلند کج بسته می شود. در چنین وضعیتی، بررسی دقیق گلند جک هیدرولیک و در بسیاری موارد تعویض بوش یا خود گلند باعث می شود از چرخه تعمیرهای تکراری خارج شوید.
پنجمین علامت، تغییر رنگ و داغ شدن غیرعادی اطراف گلند است. اگر گلند بیش از حد داغ شود، ممکن است اصطکاک بالا باشد. این می تواند از انتخاب اشتباه آب بند، کج بودن شافت، یا تنگ بودن بوش راهنما باشد. اگر داغ شدن ناشی از خرابی مکانیکی گلند باشد، تعویضش می تواند از آسیب به شافت جلوگیری کند.
در عمل، یک قاعده سرانگشتی خوب این است که اگر جک را باز کرده اید و می بینید گلند علاوه بر آب بندها، مشکل مکانیکی هم دارد، همین بار گلند را درست کنید یا عوض کنید. چون هزینه باز و بست جک و خواب دستگاه معمولا از قیمت خود گلند بیشتر می شود. البته این به این معنا نیست که هر بار تعمیر باید گلند نو بگذارید. اگر بدنه گلند سالم است، شیارها سالم است، بوش قابل تعویض است و لقی ندارید، تعویض پکینگ و بوش کافی است. اما اگر هر نشانه ای از خوردگی، بیضی شدن، ترک، یا لقی ساختاری دیدید، تعویض گلند منطقی تر است.

سخن پایانی

گلند جک هیدرولیک یک قطعه کوچک به نظر می آید، اما اگر درست نگاه کنیم، می بینیم بخش بزرگی از عمر جک به همین قسمت وابسته است. گلند جایی است که هم باید جلوی نشتی را بگیرد، هم اجازه بدهد شافت نرم حرکت کند، هم در برابر آلودگی مقاومت کند. اگر آب بندها درست انتخاب نشوند، اگر روغن کثیف باشد، اگر جک زیر بار جانبی کار کند یا نصبش کج باشد، گلند زودتر از بقیه بخش ها تسلیم می شود و بعد هم خرابی دومینو وار به شافت، روغن، پمپ و کل سیستم منتقل می شود.
اگر می خواهید هزینه های تعمیر و توقف را کم کنید، بهترین کار این است که گلند را فقط وقت نشتی نبینید، بلکه به عنوان یک بخش مصرفی و حیاتی تحت نظر بگیرید، شافت را تمیز نگه دارید، فیلتراسیون را جدی بگیرید و به هم محوری نصب اهمیت بدهید. این نگاه پیشگیرانه معمولا همان چیزی است که یک خط تولید آرام را از یک خط تولید پر از توقف جدا می کند.

سوالات متداول

۱. گلند جک هیدرولیک با پکینگ چه فرقی دارد؟
گلند قطعه ای است که آب بندها و بوش راهنما داخل آن نصب می شوند، اما پکینگ فقط یکی از آب بندهای داخل گلند است.
2. اگر جک از جلو روغن بدهد حتما گلند خراب است؟
اغلب نشتی جلو مربوط به آب بند شافت داخل گلند است، اما گاهی هم شافت خط دار یا بوش راهنما ساییده است و باعث می شود نشتی تکرار شود.
3. هر چند وقت یک بار باید گلند جک هیدرولیک را تعویض کرد؟
زمان ثابت ندارد و به آلودگی روغن، شرایط کار و بار جانبی بستگی دارد، اما اگر لقی شافت یا تکرار نشتی زودهنگام دارید باید بررسی و در صورت نیاز تعویض شود.
