شناخت انواع شیر های کنترل جهت هیدرولیک

اگر هیدرولیک را مثل یک شهر شلوغ تصور کنیم، پمپ نقش نیروگاه را دارد و جک یا موتور هیدرولیک هم مثل ماشین هایی هستند که کار اصلی را انجام می دهند. اما چیزی که تعیین می کند روغن از کدام خیابان برود، کجا بایستد، کی برگردد و چطور مسیرش عوض شود، شیر کنترل جهت است. خیلی وقت ها مشکل یک مدار نه از پمپ است نه از جک، بلکه از همین قطعه ای است که درست انتخاب نشده و یا درست نصب نشده است.
برای همین شناخت شیر کنترل جهت هیدرولیک فقط یک موضوع تخصصی نیست، یک مهارت کاربردی است که از خرابی های تکراری و هزینه های اضافی جلوگیری می کند. در این مقاله ابتدا بررسی می کنیم که شیر کنترل جهت هیدرولیک دقیقا چیست و چرا اینقدر در مدار اهمیت دارد. بعد دسته بندی ها را طوری توضیح می دهم که وقتی روی بدنه شیر دیدید ۴/۳ یا ۳/۲ گیج نشوید.

شیر کنترل جهت هیدرولیک چیست و چرا در مدار اهمیت دارد؟

قبل از هر چیز باید خیالمان راحت شود که شیر کنترل جهت قرار نیست فشار تولید کند یا مثل رلیف ولو سیستم را از فشار زیاد نجات بدهد. کارش چیز دیگری است. شیر کنترل جهت هیدرولیک مسیر عبور روغن را عوض می کند تا عملگر شما بتواند جلو برود، عقب بیاید، متوقف شود یا در بعضی مدارها شناور شود. یعنی همان تصمیم گیر اصلی در مسیر جریان است.
اهمیتش از همین جا می آید. شما می توانید بهترین پمپ و بهترین جک را داشته باشید، اما اگر شیر کنترل جهت درست انتخاب نشود، مثلا دبی لازم را رد نکند، یا مرکز مناسبی نداشته باشد، یا نشتی داخلی اش زیاد باشد، نتیجه این می شود که جک کند حرکت می کند، بار می نشیند، روغن داغ می شود و سیستم بی دلیل فشار می خورد. حتی بعضی وقت ها یک شیر کنترل جهت نامناسب باعث کاویتاسیون و ضربه در مدار می شود، چون مسیرها و تخلیه ها درست طراحی نشده اند.
در واقع شیر کنترل جهت مثل چهارراه اصلی مدار است. اگر تابلوهای راهنمایی را اشتباه بگذارید، ترافیک ایجاد می شود، روغن پشت شیر جمع می شود، فشار موضعی بالا می رود و همه چیز از تعادل خارج می شود.

مقالات دیگر:راهنمای گام‌ به‌ گام تعویض کارتریج پمپ پره‌ ای بدون باز کردن پمپ

دسته بندی شیرهای کنترل جهت بر اساس تعداد راه و وضعیت

اگر تا حالا روی نقشه هیدرولیک یا کاتالوگ ها دیده اید که نوشته ۴/۲ یا ۴/۳ یا ۳/۲، آن عددها یک زبان ساده دارند. عدد اول تعداد راه ها یا همان پورت هاست و عدد دوم تعداد وضعیت ها یا پوزیشن های اسپول می باشد. مثلا ۴/۲ یعنی شیر چهار راهه دو وضعیته. چهار راهه یعنی معمولا چهار پورت دارد که رایج ترینشان P برای فشار ورودی از پمپ، T برای برگشت به تانک، و A و B برای رفت و برگشت به عملگر هستند.
دو وضعیته یعنی دو حالت دارد، مثلا حالت اول روغن را از P به A می فرستد و B را به T وصل می کند، حالت دوم برعکس می باشد. حالا ۴/۳ یعنی چهار راهه سه وضعیته. اینها همان شیرهای معروف سه حالته هستند که یک حالت وسط هم دارند. همین حالت وسط است که خیلی از انتخاب ها را حساس می کند، چون رفتار مدار در توقف به همین بستگی دارد. مرکز شیر می تواند بسته ، باز، تاندم ، شناور باشد.
ترجمه عملی اش این است که وقتی شما فرمان نمی دهید، آیا جک قفل می شود یا آزاد می ماند؟ آیا پمپ زیر بار می رود یا به تانک تخلیه می شود؟ آیا روغن در مدار گیر می کند و دما بالا می رود یا مسیرش باز است؟ اگر بخواهم خیلی ساده بگویم، بیشتر مشکل های طراحی شیر کنترل جهت از همین انتخاب اشتباه مرکز شیر می آید.
مثلا در یک سیستم با پمپ دنده ای ثابت، اگر مرکز را طوری انتخاب کنید که پمپ همیشه بسته بماند، روغن بی جهت داغ می شود و پمپ زودتر آسیب می بیند. یا در یک مدار نگهداری بار، اگر مرکز طوری باشد که جک آزاد شود، بار می تواند حرکت ناخواسته داشته باشد.

مقالات دیگر: تفاوت واقعی سیستم های هیدرولیک ارزان و صنعتی از نظر طول عمر

تفاوت شیرهای دستی، برقی، پنوماتیکی و هیدرولیکی

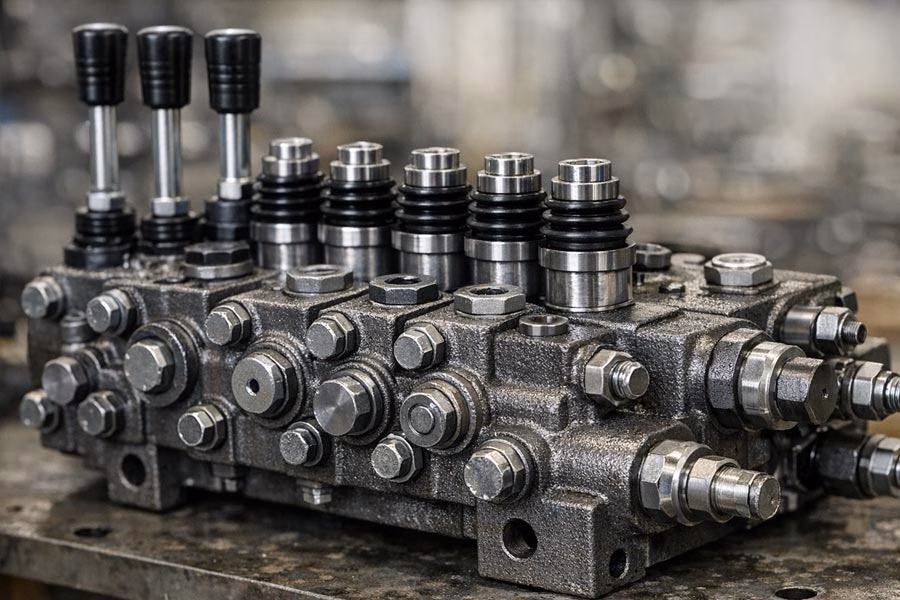

وقتی می گوییم شیر کنترل جهت، فقط خود شیر نیست، بحث این است که اسپول چگونه جابه جا می شود. همین مکانیزم فرمان دادن تعیین می کند مدار شما چقدر سریع، دقیق و امن کار کند. شیر دستی ساده ترین حالت است. با اهرم یا دکمه جا به جا می شود. مزیتش این است که ساده و کم هزینه است و در محیط های ساده جواب می دهد. اما اگر قرار است کنترل اتوماتیک داشته باشید یا فاصله اپراتور تا شیر زیاد است، دستی محدودیت ایجاد می کند.

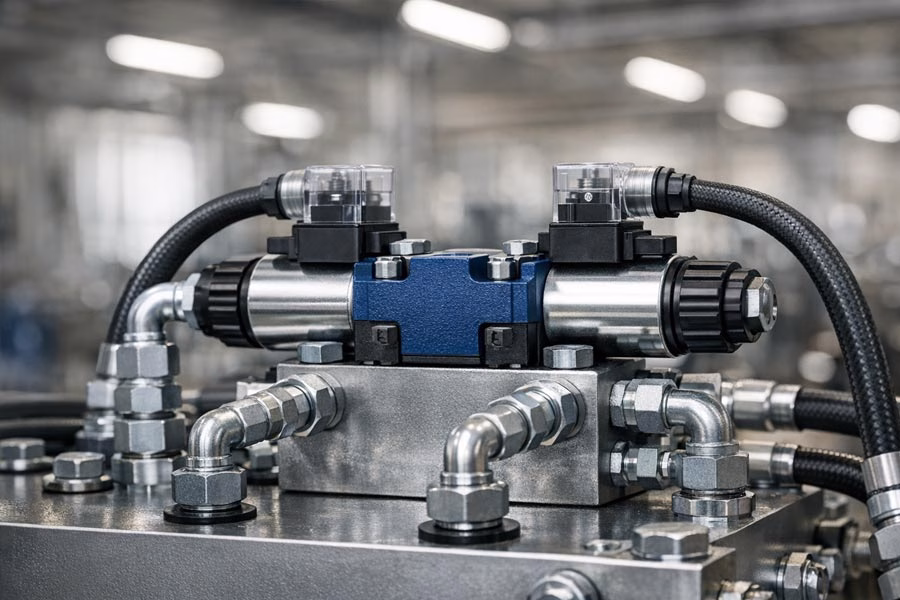

نکته دیگر این است که در کارهای سنگین و پر فشار، نیروی دستی برای جابه جایی اسپول ممکن است زیاد شود مگر اینکه طراحی مناسب باشد. شیر برقی یا سلونوئیدی با یک بوبین فرمان می گیرد. اینجا شما می توانید از PLC یا کنترلر یا حتی یک کلید ساده فرمان بدهید. سرعت و قابلیت اتوماسیونش خوب است. اما باید مراقب باشید که برق محیط، دمای کاری، نوع حفاظت بوبین و کیفیت برق رسانی درست باشد.
یکی از مشکلات رایج این است که بوبین سالم است ولی اسپول گیر کرده چون روغن کثیف بوده یا شیر مدت طولانی کار نکرده. پس برقی بودن به معنی بی دردسر بودن نیست، فقط نوع فرمان را راحت تر می کند. شیر پنوماتیکی یعنی فرمان حرکت اسپول با هوای فشرده انجام می شود. در کارخانه هایی که هوای فشرده فراوان دارند، این گزینه جذاب است چون پنوماتیک امن تر از برق در بعضی محیط هاست و در برابر رطوبت و نویز الکتریکی هم بعضی وقت ها کمتر دردسر دارد.

البته باید فشار هوا پایدار بوده و مسیرهای هوای فرمان نیز به درستی طراحی شده باشند. فشار هوا یعنی شیر درست سوییچ نمی کند و همین می تواند جک را در وضعیت نیمه کاره نگه دارد. شیر با پایلوت هیدرولیکی یا فرمان هیدرولیکی وقتی به کار می آید که شیر بزرگ است یا نیروی لازم برای جابه جایی اسپول زیاد است. در این مدل ها یک شیر کوچک تر روغن فرمان را می فرستد تا اسپول اصلی حرکت کند. مزیتش قدرت و قابلیت کنترل در دبی های بالاست.
اما حساسیتش به تمیزی روغن و درست بودن مسیر پایلوت بیشتر می شود. خیلی از خطاهای عیب یابی هم از اینجا می آید که شیر اصلی سالم است اما روغن پایلوت نمی رسد یا اوریفیس پایلوت گرفته است.

مقالات دیگر: معرفی آکومولاتور هیدرولیک و انواع آن

چگونه شیر کنترل جهت مناسب مدار خود را انتخاب کنیم؟

اگر بخواهم انتخاب را کاربردی کنم، باید از خود مدار شروع کنید و زیاد به کاتالوگ توجه نداشته باشید. چند سوال مشخص اگر جواب داده شود، انتخاب شیر کنترل جهت راحت می شود. اول اینکه عملگر شما چیست و چه رفتاری می خواهید. جک دو طرفه دارید یا یک طرفه؟ می خواهید در توقف بار قفل شود یا آزاد باشد؟ اگر جک بار عمودی دارد و سقوط خطرناک است، فقط شیر کنترل جهت کافی نیست و معمولا باید سراغ شیر قفل کن یا کانتربالانس هم بروید، اما انتخاب مرکز شیر و نوع اسپول هنوز مهم است.
نکته دوم این است که ببینید دبی و فشار واقعی سیستم چقدر است. خیلی ها فقط فشار را نگاه می کنند و دبی را فراموش می کنند. شیر اگر دبی لازم را عبور ندهد، افت فشار می افتد، گرما ایجاد می شود و حرکت کند می شود. پس سایز پورت و ظرفیت جریان مهم است. باید به نوع پمپ توجه کنید. اگر پمپ دبی ثابت دارید، انتخاب حالت وسط در شیر ۴/۳ حیاتی می شود تا پمپ در حالت بی فرمان زیر بار نماند. اگر پمپ جابجایی متغیر دارید، انتخاب ها متفاوت می شود و ممکن است مرکز بسته معنی دیگری پیدا کند.
چهارم اینکه شرایط محیطی چیست. گرد و خاک زیاد، رطوبت، دمای بالا، یا ارتعاش شدید می تواند روی انتخاب نوع فرمان تاثیر بگذارد. مثلا در محیط داغ ممکن است بوبین خاص لازم باشد یا در محیط انفجاری باید استاندارد حفاظتی خاص داشته باشید. پنجمین نکته که باید مورد توجه قرار گیرد این است که سرعت سوییچ و نوع برگشت مهم است. شیر فنر برگشت دارد یا دتنت دارد؟ فنر برگشت یعنی به محض قطع فرمان برمی گردد. دتنت یعنی در وضعیت می ماند. این موضوع در ایمنی و کارکرد چرخه دستگاه تاثیر مستقیم دارد.

خطاهای رایج در انتخاب یا نصب شیرهای کنترل جهت

خیلی از خرابی ها از خود شیر نیست، از انتخاب و نصب و نگهداری است. چند اشتباه تکراری را می گویم که اگر حواستان باشد نصف مشکلات کم می شود. یکی از رایج ترین خطاها این است که پورت ها اشتباه وصل می شوند. مخصوصا در شیرهای CETOP یا زیر شیری، اگر نقشه پورت ها با صفحه زیر شیری چک نشود، ممکن است P و T یا A و B جابه جا شوند. نتیجه می تواند حرکت برعکس، فشار غیرعادی، یا حتی ترکیدن شیلنگ باشد.
خطای بعدی انتخاب اشتباه مرکز شیر در شیرهای ۴/۳ است. مثلا سیستمی با پمپ دبی ثابت دارید و مرکز بسته گذاشته اید، در توقف دستگاه روغن بی دلیل تحت فشار می ماند و داغ می کند. یا مدار نگهداری بار دارید و مرکز شناور گذاشته اید، بار حرکت ناخواسته دارد و خطر ایمنی ایجاد می شود.
سومین خطا سایز اشتباه شیر نسبت به دبی است. شیر کوچک برای دبی بالا یعنی افت فشار و گرما. شیر بزرگ برای دبی پایین یعنی کنترل سخت تر و گاهی ضربه بیشتر در تعویض جهت چون سرعت تغییر مسیر بالا می رود و مدار به نرمی قبل نیست، مخصوصا اگر اوریفیس و کنترل دبی درست نباشد.
بی توجهی به تمیزی روغن یکی دیگر از خطاهاست. اسپول ها با لقی های ریز کار می کنند. روغن کثیف یعنی گیر کردن اسپول یا ساییده شدن داخلی و نشتی داخلی. خیلی وقت ها شما فکر می کنید شیر برقیش خراب است، اما مشکل این است که اسپول به خاطر آلودگی گیر کرده و بوبین فقط صدا می دهد. اینجا سرویس روغن و فیلتر از تعویض شیر واجب تر است.
خطای پنجم، نصب نامناسب و توجه نکردن به برگشت و تخلیه است. بعضی شیرها نیاز دارند خط T بدون فشار اضافی و با قطر مناسب به تانک برگردد. اگر برگشت شما تنگ باشد یا فشار پشت شیر بالا برود، عملکرد شیر و حتی آب بندهایش تحت تاثیر قرار می گیرد و نشتی و داغی بیشتر می شود. در شیرهای پایلوت دار هم مسیر درین یا تخلیه پایلوت اگر درست نباشد، شیر درست سوییچ نمی کند یا در یک وضعیت گیر می کند.

سخن پایانی

شیر کنترل جهت هیدرولیک همان قطعه ای است که به مدار شما نظم می دهد و تعیین می کند روغن کجا برود و عملگر چه رفتاری داشته باشد. اگر تعداد راه و وضعیت و مخصوصا حالت وسط را درست انتخاب کنید، اگر نوع فرمان را با شرایط محیط و نیاز اتوماسیون هماهنگ کنید، و اگر نصب و تمیزی روغن را جدی بگیرید، خیلی از خرابی های تکراری و داغ شدن های بی دلیل حذف می شود.
اکثر سیستم های بدقلق با یک انتخاب درست شیر کنترل جهت و یک نصب دقیق، تبدیل به یک سیستم نرم و قابل اعتماد می شوند.

سوالات متداول

۱. شیر ۴/۳ بهتر است یا ۴/۲؟
بهتر بودن مطلق ندارد، ۴/۳ وقتی لازم است که حالت توقف و رفتار وسط برایتان مهم باشد، ۴/۲ ساده تر است و برای رفت و برگشت های معمولی کافی است.
2. آیا برای نگه داشتن بار فقط شیر کنترل جهت کافی است؟
معمولا نه، در بارهای عمودی و حساس باید از شیرهای نگهدارنده مثل کانتربالانس یا چک ولو پایلوت دار هم استفاده شود.
3. چرا شیر برقی گاهی صدا می دهد اما جک حرکت نمی کند؟
اغلب اسپول گیر کرده یا فشار پایلوت کافی نیست یا مسیر برگشت مشکل دارد، همیشه قبل از تعویض شیر تمیزی روغن و فیلتر را چک کنید.
