راهنمای گام به گام تعویض کارتریج پمپ پره ای بدون باز کردن پمپ
پمپ پره ای یکی از پرکاربردترین انواع پمپ های هیدرولیک در صنایع مختلف است. این پمپ ها به دلیل ساختار ساده، راندمان مناسب و عملکرد یکنواخت در سیستم های صنعتی، ماشین آلات، دستگاه های تزریق پلاستیک، خطوط تولید و بسیاری از تجهیزات دیگر استفاده می شوند. با گذشت زمان و کارکرد مداوم، برخی از قطعات داخلی پمپ دچار استهلاک می شوند که یکی از مهم ترین آن ها کارتریج پمپ است.
کارتریج در واقع مجموعه ای از قطعات داخلی پمپ شامل روتور، پره ها، رینگ و صفحات جانبی است که وظیفه اصلی ایجاد فشار و انتقال سیال را بر عهده دارد. خرابی یا فرسودگی این بخش می تواند باعث افت فشار، کاهش راندمان و حتی آسیب به کل سیستم هیدرولیک شود. به همین دلیل تعویض به موقع آن اهمیت زیادی دارد.
یکی از سوالات رایج در میان تکنسین ها و اپراتورهای صنعتی این است که آیا می توان کارتریج پمپ پره ای را بدون باز کردن کامل پمپ تعویض کرد؟ پاسخ مثبت است. در بسیاری از مدل های پمپ پره ای امکان تعویض کارتریج بدون جداسازی کامل پمپ از سیستم وجود دارد. این کار علاوه بر کاهش زمان تعمیرات، هزینه نگهداری را نیز کاهش می دهد.
در این مقاله یک راهنمای کامل و گام به گام برای تعویض کارتریج پمپ کارتریجی هیدرولیک بدون باز کردن پمپ ارائه می دهیم تا بتوانید این کار را به صورت اصولی، ایمن و بدون آسیب به سیستم انجام دهید.
پمپ پره ای چیست و کارتریج چه نقشی دارد؟
پمپ پره ای نوعی پمپ هیدرولیک جابجایی مثبت است که در آن پره های متحرک درون یک روتور قرار دارند. این پره ها با چرخش روتور درون رینگ پمپ حرکت کرده و باعث مکش و انتقال سیال می شوند.
کارتریج در واقع قلب عملکرد پمپ است. این مجموعه شامل قطعاتی است که مستقیما در فرآیند ایجاد فشار و جریان روغن نقش دارند. اگر هر کدام از این قطعات دچار ساییدگی یا خرابی شوند، عملکرد کل پمپ تحت تاثیر قرار می گیرد.
از مهم ترین اجزای کارتریج می توان به موارد زیر اشاره کرد:
- روتور
- پره ها
- رینگ یا کم رینگ
- صفحات جانبی
- پین ها و اجزای نگهدارنده
در بسیاری از پمپ های پره ای صنعتی این مجموعه به صورت یک کارتریج کامل طراحی شده است تا در زمان تعمیرات بتوان آن را به راحتی تعویض کرد.
بیشتر بخوانید : تانک هیدرولیک چیست و چه کاربردی دارد؟
نشانه های خرابی کارتریج پمپ پره ای
قبل از اقدام به تعویض کارتریج، لازم است علائم خرابی آن را تشخیص دهید. بسیاری از مشکلات عملکردی پمپ به دلیل فرسودگی همین قطعه رخ می دهد.
از مهم ترین نشانه های خرابی کارتریج می توان به موارد زیر اشاره کرد:
- کاهش فشار در سیستم هیدرولیک
- ایجاد صدای غیر عادی در پمپ
- افزایش دمای روغن
- افت راندمان دستگاه
- نشتی داخلی در پمپ
- لرزش بیش از حد پمپ
اگر این علائم مشاهده شود، احتمال زیادی وجود دارد که کارتریج پمپ نیاز به تعویض داشته باشد.
بیشتر بخوانید : صفر تا صد پمپ دنده خارجی هیدرولیک
مزایای تعویض کارتریج بدون باز کردن کامل پمپ
در بسیاری از خطوط تولید صنعتی زمان توقف دستگاه اهمیت بسیار زیادی دارد. باز کردن کامل پمپ معمولا زمان بر است و ممکن است باعث توقف طولانی دستگاه شود. به همین دلیل تعویض کارتریج بدون جداسازی کامل پمپ مزایای زیادی دارد.
اولین مزیت این روش کاهش زمان تعمیرات است. در این حالت نیازی به جدا کردن کامل پمپ از سیستم هیدرولیک نیست و عملیات تعمیر سریع تر انجام می شود.
مزیت دیگر کاهش هزینه های نگهداری است. باز کردن کامل پمپ ممکن است نیاز به تعویض آب بندها یا قطعات دیگر داشته باشد، اما در روش تعویض کارتریج معمولا فقط همان مجموعه داخلی جایگزین می شود.
همچنین احتمال ورود آلودگی به سیستم در این روش کمتر است، زیرا بخش های اصلی سیستم دستکاری نمی شوند.
بیشتر بخوانید : هیدرو بلوک یا بلوک هیدرولیک چیست؟
ابزارهای مورد نیاز برای تعویض کارتریج
قبل از شروع عملیات تعویض، لازم است ابزارهای مورد نیاز را آماده کنید. استفاده از ابزار مناسب باعث می شود فرآیند تعمیر سریع تر و ایمن تر انجام شود.
ابزارهای مورد نیاز معمولا شامل موارد زیر هستند:
- آچار آلن یا آچار بکس مناسب پیچ های پمپ
- پیچ گوشتی صنعتی
- دستکش ایمنی
- دستمال تمیز صنعتی
- روغن هیدرولیک تمیز
- کارتریج جدید متناسب با مدل پمپ
همچنین توصیه می شود دفترچه فنی پمپ در دسترس باشد تا مشخصات دقیق قطعات بررسی شود.
بیشتر بخوانید : معرفی آکومولاتور هیدرولیک و انواع آن
مراحل تعویض کارتریج پمپ پره ای بدون باز کردن پمپ
تعویض کارتریج باید با دقت و رعایت اصول فنی انجام شود. در ادامه مراحل اصلی این فرآیند را بررسی می کنیم.
مرحله اول خاموش کردن سیستم
در اولین قدم باید دستگاه یا سیستم هیدرولیک کاملا خاموش شود. همچنین فشار داخل سیستم باید تخلیه شود تا خطر آسیب یا نشتی وجود نداشته باشد.
برای این کار می توان شیرهای سیستم را در حالت تخلیه قرار داد تا فشار روغن کاهش پیدا کند.
مرحله دوم قطع جریان برق و ایمن سازی محیط
قبل از شروع کار حتما منبع تغذیه موتور پمپ را قطع کنید. این کار از روشن شدن ناگهانی دستگاه جلوگیری می کند.
در محیط های صنعتی بهتر است از سیستم قفل ایمنی یا Lockout نیز استفاده شود تا هیچ فردی به صورت ناخواسته دستگاه را روشن نکند.
مرحله سوم باز کردن درپوش پمپ
در بسیاری از پمپ های پره ای، کارتریج درون بدنه و پشت درپوش قرار دارد. در این مرحله پیچ های درپوش پمپ به آرامی باز می شوند.
پس از باز کردن پیچ ها باید درپوش را با دقت جدا کرد. توجه داشته باشید که واشر یا اورینگ درپوش آسیب نبیند.
مرحله چهارم خارج کردن کارتریج قدیمی
پس از برداشتن درپوش، مجموعه کارتریج قابل مشاهده خواهد بود. این مجموعه معمولا به صورت یکپارچه درون بدنه قرار دارد.
برای خارج کردن آن باید به آرامی کارتریج را بیرون کشید. در برخی مدل ها ممکن است نیاز به کمی حرکت چرخشی داشته باشد.
در این مرحله باید دقت کنید که سطح داخلی بدنه پمپ آسیب نبیند.
مرحله پنجم بررسی وضعیت داخلی پمپ
قبل از نصب کارتریج جدید، بهتر است داخل بدنه پمپ بررسی شود. وجود براده فلزی یا آلودگی می تواند باعث آسیب به کارتریج جدید شود.
سطوح داخلی پمپ باید با یک دستمال تمیز و بدون پرز پاک شوند. در صورت وجود آلودگی شدید، شستشوی سیستم توصیه می شود.

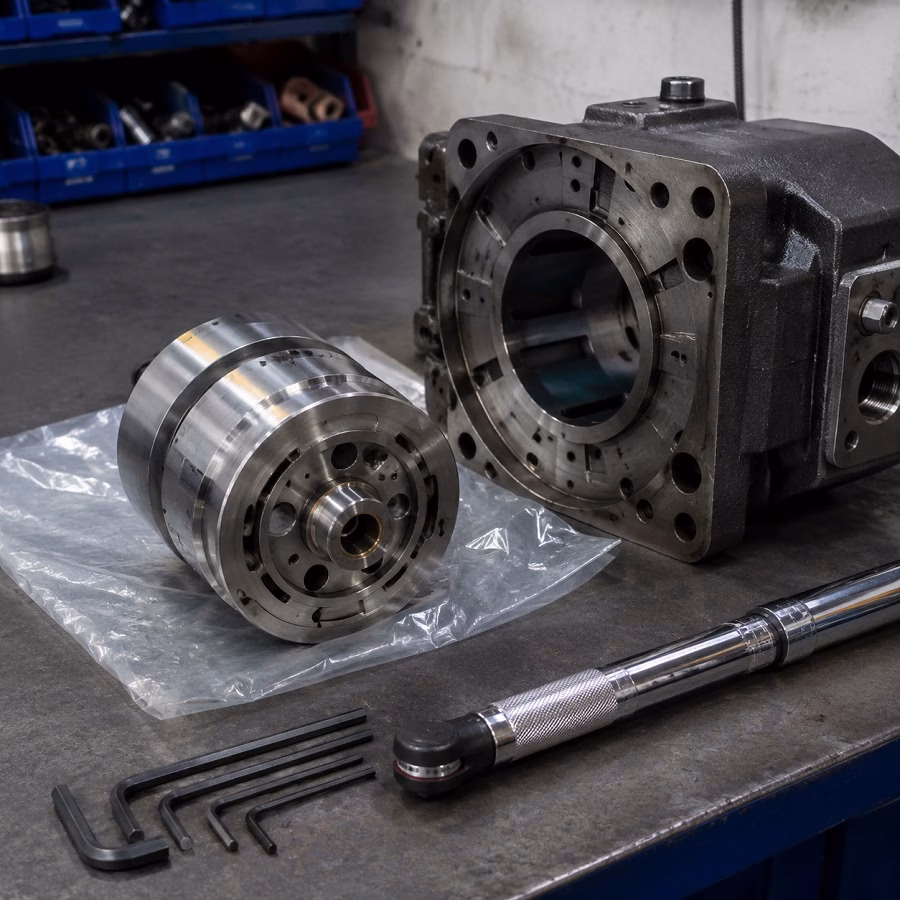

مرحله ششم نصب کارتریج جدید
در این مرحله کارتریج جدید باید دقیقا در همان موقعیت قبلی نصب شود. جهت قرارگیری رینگ و روتور بسیار مهم است و باید مطابق مشخصات سازنده باشد.
بهتر است قبل از نصب، کمی روغن هیدرولیک تمیز روی قطعات کارتریج ریخته شود تا در شروع کار خشک کار نکند.
مرحله هفتم بستن درپوش پمپ
پس از قرار دادن کارتریج، درپوش پمپ مجددا در محل خود قرار می گیرد. پیچ ها باید به صورت ضربدری و با گشتاور مناسب سفت شوند تا فشار به طور یکنواخت توزیع شود.
در صورتی که واشر یا اورینگ درپوش فرسوده شده باشد، بهتر است در همین مرحله تعویض شود.
مرحله هشتم راه اندازی و تست پمپ
پس از بستن پمپ، سیستم می تواند دوباره راه اندازی شود. در ابتدا بهتر است پمپ برای چند دقیقه در حالت بدون بار کار کند.
در این مرحله باید موارد زیر بررسی شوند:
- عدم وجود نشتی
- صدای طبیعی پمپ
- فشار مناسب سیستم
- عدم لرزش غیر عادی
اگر همه موارد طبیعی باشند، تعویض کارتریج با موفقیت انجام شده است.

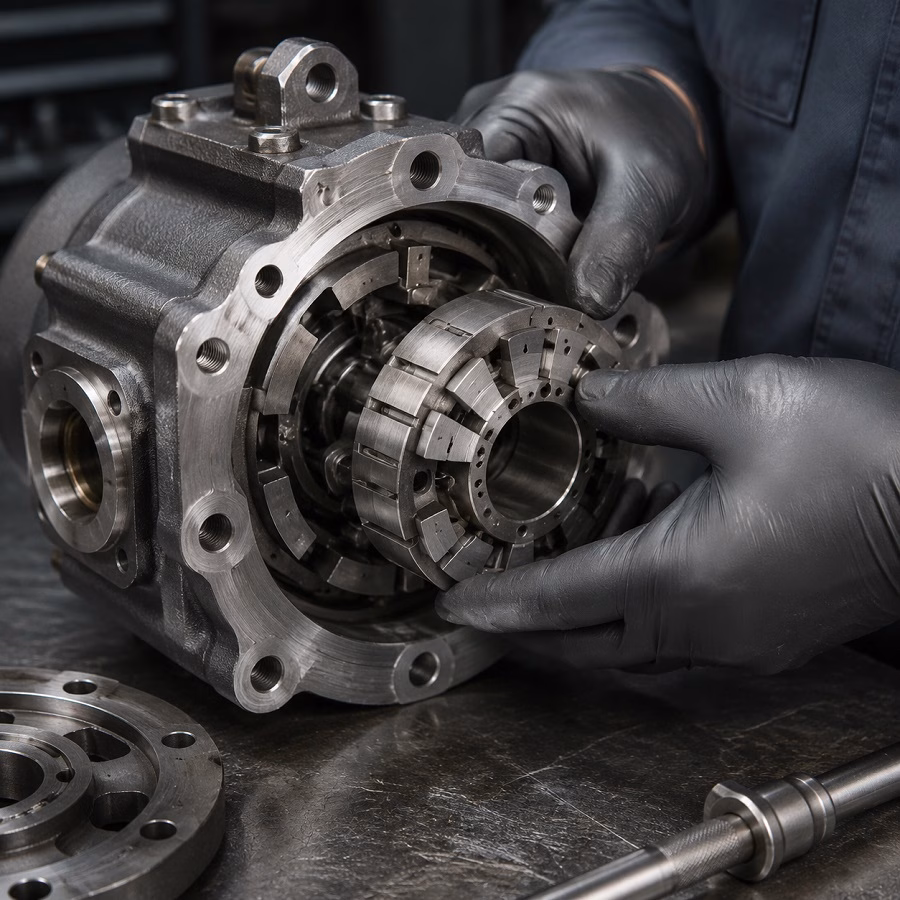

نکات مهم هنگام تعویض کارتریج
برای افزایش عمر پمپ و جلوگیری از خرابی مجدد کارتریج، رعایت برخی نکات بسیار مهم است.
اولین نکته استفاده از کارتریج اصل و متناسب با مدل پمپ است. استفاده از قطعات غیر استاندارد می تواند باعث خرابی سریع پمپ شود.
نکته دوم تمیز بودن روغن هیدرولیک است. آلودگی روغن یکی از مهم ترین دلایل خرابی کارتریج محسوب می شود.
همچنین بهتر است فیلترهای سیستم به صورت منظم تعویض شوند تا از ورود ذرات فلزی یا آلودگی به پمپ جلوگیری شود.
در نهایت سرویس دوره ای سیستم هیدرولیک می تواند عمر پمپ و کارتریج را به طور قابل توجهی افزایش دهد.
جمع بندی
کارتریج پمپ پره ای یکی از مهم ترین قطعات داخلی این نوع پمپ است که نقش اصلی در ایجاد فشار و انتقال سیال دارد. خرابی این قطعه می تواند عملکرد کل سیستم هیدرولیک را مختل کند و باعث کاهش راندمان دستگاه شود.
خوشبختانه در بسیاری از مدل های پمپ پره ای امکان تعویض کارتریج بدون باز کردن کامل پمپ وجود دارد. این روش باعث کاهش زمان توقف دستگاه، کاهش هزینه تعمیرات و افزایش سرعت سرویس سیستم می شود.
با رعایت اصول ایمنی، استفاده از ابزار مناسب و انجام دقیق مراحل تعویض می توان کارتریج پمپ را به راحتی جایگزین کرد و عملکرد پمپ را به حالت اولیه بازگرداند.
سوالات متداول
آیا تعویض کارتریج پمپ پره ای بدون باز کردن پمپ امکان پذیر است؟
بله. در بسیاری از پمپ های پره ای صنعتی کارتریج به صورت ماژولار طراحی شده است و می توان آن را بدون جداسازی کامل پمپ از سیستم تعویض کرد.
عمر کارتریج پمپ پره ای چقدر است؟
عمر کارتریج به شرایط کاری، کیفیت روغن هیدرولیک و نحوه نگهداری سیستم بستگی دارد. در شرایط مناسب این قطعه می تواند چندین هزار ساعت کارکرد مفید داشته باشد.
آیا استفاده از کارتریج غیر اصل مشکلی ایجاد می کند؟
بله. کارتریج های غیر استاندارد ممکن است دقت ساخت پایین تری داشته باشند و باعث کاهش راندمان یا حتی آسیب به بدنه پمپ شوند.
مهم ترین علت خرابی کارتریج چیست؟
آلودگی روغن هیدرولیک، فشار بیش از حد سیستم، کارکرد طولانی بدون سرویس و استفاده از روغن نامناسب از مهم ترین دلایل خرابی کارتریج پمپ پره ای هستند.
آیا بعد از تعویض کارتریج نیاز به هواگیری پمپ وجود دارد؟
در بسیاری از موارد بله. بهتر است پمپ برای چند دقیقه در حالت بدون بار کار کند تا هوای احتمالی داخل سیستم خارج شود و عملکرد پمپ پایدار شود.
