اهمیت استفاده از فیلترهای میکرونی برای محافظت از پمپ های پیستونی
پمپ های پیستونی از دقیق ترین و قدرتمندترین تجهیزات در سیستم های هیدرولیک صنعتی هستند. این پمپ ها به دلیل توانایی تولید فشار بالا، راندمان مناسب و کنترل دقیق جریان، در صنایع سنگین، ماشین آلات راه سازی، صنایع نفت و گاز، دستگاه های تزریق پلاستیک، پرس های هیدرولیک و خطوط تولید پیشرفته مورد استفاده قرار می گیرند. با این حال، همین دقت بالا و تلرانس بسیار کم بین قطعات داخلی باعث می شود که این پمپ ها نسبت به آلودگی سیال بسیار حساس باشند.
یکی از مهم ترین عوامل خرابی پمپ های پیستونی، ورود ذرات ریز و آلودگی به داخل سیستم هیدرولیک است. حتی ذراتی که با چشم دیده نمی شوند می توانند باعث سایش، خط افتادگی و کاهش عمر مفید قطعات داخلی شوند. در این شرایط استفاده از فیلترهای میکرونی نه یک گزینه انتخابی، بلکه یک ضرورت فنی برای حفظ سلامت پمپ محسوب می شود.
در این مقاله به طور کامل بررسی می کنیم که چرا استفاده از فیلترهای میکرونی برای محافظت از پمپ پیستونی هیدرولیک اهمیت حیاتی دارد، چه مزایایی ایجاد می کند و چگونه انتخاب صحیح فیلتر می تواند هزینه های تعمیر و توقف تولید را به شکل قابل توجهی کاهش دهد.
پمپ پیستونی چگونه کار می کند؟
پمپ پیستونی نوعی پمپ جابجایی مثبت است که در آن چند پیستون درون سیلندرهای دقیق حرکت رفت و برگشتی یا دورانی دارند. این حرکت باعث مکش و سپس فشرده سازی سیال هیدرولیک می شود. در پمپ های پیستونی محوری یا شعاعی، فاصله بین قطعات داخلی بسیار کم است و سطوح تماس با دقت بالا ماشین کاری شده اند.
همین دقت بالا باعث افزایش راندمان می شود، اما در عین حال کوچک ترین ذره خارجی می تواند بین سطوح قرار گرفته و آسیب جدی ایجاد کند. ذرات فلزی، گرد و غبار، براده ها یا آلودگی ناشی از سایش داخلی همگی می توانند عملکرد پمپ را مختل کنند.
بیشتر بخوانید : تانک هیدرولیک چیست و چه کاربردی دارد؟
آلودگی روغن هیدرولیک چه تاثیری بر پمپ پیستونی دارد؟
روغن هیدرولیک علاوه بر انتقال نیرو، وظیفه روانکاری و خنک کاری قطعات را نیز بر عهده دارد. اگر این روغن آلوده شود، به جای محافظت از قطعات، به عاملی برای تخریب آن ها تبدیل می شود.
مهم ترین تاثیرات آلودگی بر پمپ های پیستونی عبارتند از:
- ایجاد سایش در سطح پیستون و سیلندر
- خط افتادن روی صفحه سواش پلیت
- آسیب به سوپاپ ها و شیرهای داخلی
- کاهش راندمان حجمی پمپ
- افزایش دمای سیستم
- ایجاد نشتی داخلی و افت فشار
نکته مهم این است که بسیاری از این آسیب ها در مراحل اولیه قابل مشاهده نیستند و به صورت تدریجی باعث افت عملکرد می شوند. زمانی که مشکل به طور واضح نمایان می شود، معمولا هزینه تعمیر بسیار بالا خواهد بود.
بیشتر بخوانید : صفر تا صد پمپ دنده خارجی هیدرولیک
فیلتر میکرونی چیست؟
فیلتر میکرونی نوعی فیلتر هیدرولیک است که قادر است ذرات بسیار ریز در محدوده چند میکرون را از سیال جدا کند. برای درک بهتر باید بدانیم که یک میکرون برابر با یک هزارم میلی متر است. بسیاری از ذرات مخرب برای پمپ پیستونی در بازه ۵ تا ۲۵ میکرون قرار دارند، یعنی کاملا نامرئی برای چشم انسان.
فیلترهای میکرونی با استفاده از الیاف مخصوص یا ساختار چند لایه طراحی می شوند تا بتوانند این ذرات ریز را به دام بیندازند و از گردش آن ها در سیستم جلوگیری کنند.
بیشتر بخوانید : هیدرو بلوک یا بلوک هیدرولیک چیست؟
چرا پمپ های پیستونی به فیلتر میکرونی نیاز دارند؟
تلرانس قطعات داخلی پمپ پیستونی بسیار پایین است. فاصله بین پیستون و سیلندر ممکن است تنها چند میکرون باشد. اگر ذره ای بزرگ تر از این فاصله وارد شود، به راحتی باعث خط افتادگی یا گیر کردن قطعه می شود.
از مهم ترین دلایل استفاده از فیلتر میکرونی برای این نوع پمپ ها می توان به موارد زیر اشاره کرد:
- جلوگیری از سایش زودرس قطعات
- حفظ راندمان حجمی و مکانیکی پمپ
- افزایش طول عمر سیستم هیدرولیک
- کاهش هزینه های تعمیرات اساسی
- جلوگیری از توقف ناگهانی خط تولید
در واقع فیلتر میکرونی مانند یک سپر محافظ عمل می کند که مانع ورود عوامل مخرب به حساس ترین بخش سیستم می شود.
بیشتر بخوانید : معرفی آکومولاتور هیدرولیک و انواع آن
مزایای استفاده از فیلترهای میکرونی در سیستم هیدرولیک
- افزایش عمر مفید پمپ
وقتی ذرات ساینده از روغن حذف شوند، تماس بین قطعات فلزی به شکل استاندارد و بدون خراش باقی می ماند. این موضوع باعث می شود عمر پیستون ها، سیلندرها و صفحه زاویه ای به طور قابل توجهی افزایش یابد.
- کاهش هزینه های تعمیر و نگهداری
تعمیر پمپ پیستونی معمولا هزینه بالایی دارد. در بسیاری از موارد حتی تعویض کامل پمپ مقرون به صرفه تر از تعمیر آن است. استفاده از فیلتر میکرونی هزینه ای بسیار کمتر نسبت به تعمیرات سنگین دارد و از بروز خرابی های بزرگ جلوگیری می کند.
- حفظ کیفیت عملکرد سیستم
سیستم های هیدرولیک دقیق نیاز به فشار پایدار و جریان یکنواخت دارند. آلودگی باعث نشتی داخلی و افت فشار می شود. فیلتر مناسب کمک می کند عملکرد سیستم در طول زمان ثابت باقی بماند.
- جلوگیری از خرابی زنجیره ای
خرابی یک پمپ می تواند باعث انتشار ذرات فلزی در کل مدار شود و سایر اجزا مانند شیرهای کنترل و موتورهای هیدرولیک را نیز درگیر کند. فیلتر میکرونی از ایجاد این چرخه مخرب جلوگیری می کند.
بیشتر بخوانید : پمپ پره ای یا کارتریجی تک مرحله ای چیست؟
چه نوع فیلتر میکرونی برای پمپ پیستونی مناسب است؟
انتخاب فیلتر مناسب باید بر اساس شرایط کاری سیستم انجام شود. در انتخاب فیلتر باید به چند عامل توجه کرد:
- درجه فیلتراسیون بر حسب میکرون
- ظرفیت دبی عبوری
- فشار کاری سیستم
- محل نصب فیلتر در مدار
- نوع سیال هیدرولیک
در سیستم های دارای پمپ پیستونی معمولا از فیلترهای با دقت ۱۰ میکرون یا حتی ۵ میکرون استفاده می شود. البته انتخاب دقیق باید بر اساس توصیه سازنده پمپ انجام شود.

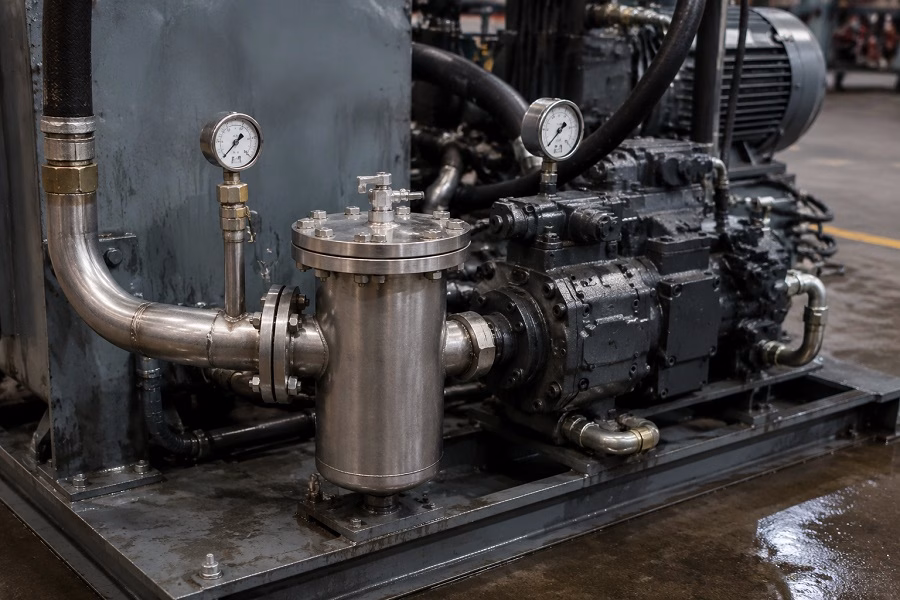

محل نصب فیلتر در مدار هیدرولیک
برای محافظت موثر از پمپ پیستونی، محل نصب فیلتر اهمیت زیادی دارد. فیلترها معمولا در سه نقطه نصب می شوند:
- خط مکش
- خط فشار
- خط برگشت
فیلتر خط فشار بیشترین محافظت را ایجاد می کند زیرا قبل از رسیدن سیال به اجزای حساس، آلودگی را حذف می کند. در سیستم های حساس معمولا ترکیبی از چند فیلتر استفاده می شود تا بالاترین سطح پاکیزگی تضمین شود.
تاثیر کلاس تمیزی روغن بر عملکرد پمپ
در صنعت هیدرولیک از استانداردهایی مانند ISO برای تعیین سطح آلودگی روغن استفاده می شود. هر چه عدد کلاس تمیزی پایین تر باشد، روغن پاک تر است. پمپ های پیستونی معمولا نیاز به سطح تمیزی بالاتری نسبت به پمپ های دنده ای یا پره ای دارند.
اگر کلاس تمیزی رعایت نشود، حتی بهترین پمپ نیز در مدت کوتاهی دچار افت عملکرد می شود. استفاده از فیلتر میکرونی مناسب کمک می کند کلاس تمیزی روغن در محدوده استاندارد باقی بماند.
نشانه های عملکرد ضعیف سیستم فیلتراسیون
اگر فیلتر میکرونی به موقع تعویض نشود یا کیفیت مناسبی نداشته باشد، سیستم دچار مشکل خواهد شد. برخی از علائم هشدار دهنده عبارتند از:
- افزایش صدای پمپ
- افت فشار خروجی
- افزایش دمای روغن
- تغییر رنگ یا بوی روغن
- کاهش سرعت عملکرد عملگرها
در صورت مشاهده این نشانه ها باید وضعیت فیلتر و میزان آلودگی روغن بررسی شود.
برنامه نگهداری صحیح فیلترهای میکرونی
برای اینکه فیلتر بتواند نقش محافظتی خود را به درستی ایفا کند، باید برنامه نگهداری منظم داشته باشید. این برنامه شامل موارد زیر است:
- بررسی دوره ای اختلاف فشار دو سر فیلتر
- تعویض فیلتر طبق ساعات کارکرد مشخص
- استفاده از فیلتر با کیفیت و استاندارد
- آنالیز دوره ای روغن هیدرولیک

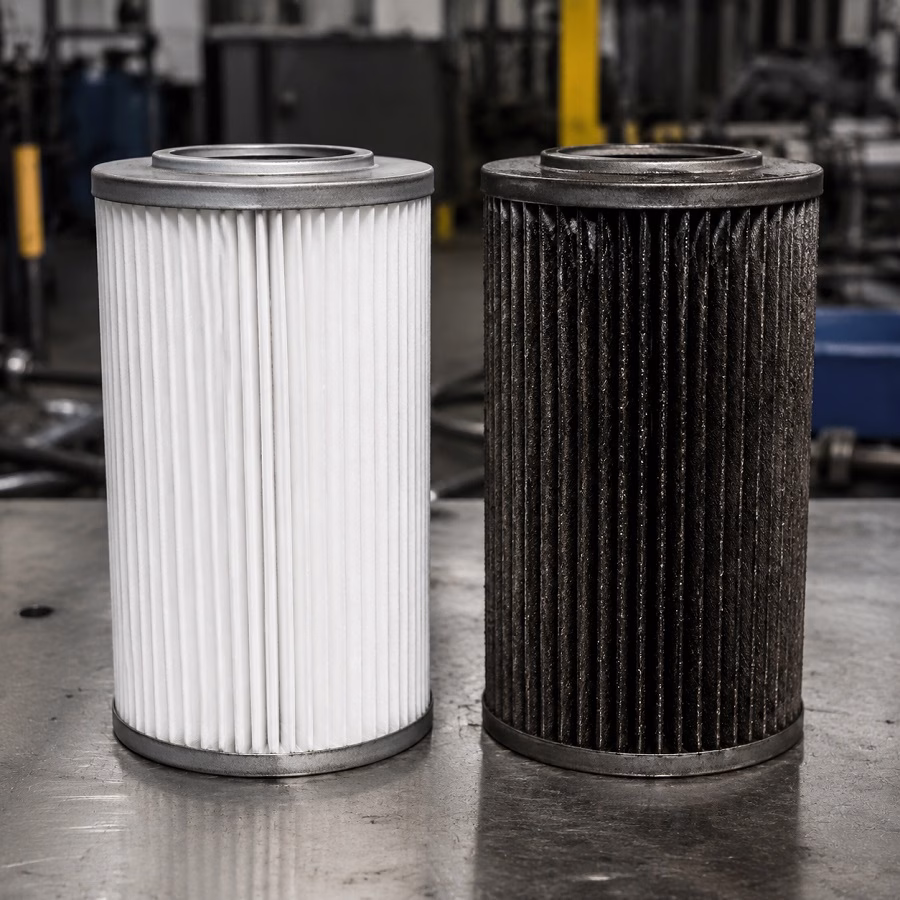

عدم توجه به این موارد می تواند باعث شود فیلتر اشباع شده و حتی خود به منبع آلودگی تبدیل شود.
تاثیر اقتصادی استفاده از فیلتر میکرونی
بسیاری از مدیران صنعتی در ابتدا هزینه خرید فیلترهای دقیق را بالا می دانند، اما در نگاه بلند مدت این هزینه در مقایسه با هزینه خرابی پمپ بسیار ناچیز است. توقف یک خط تولید ممکن است خسارت چندین برابری نسبت به قیمت فیلتر ایجاد کند.
استفاده از فیلتر میکرونی در واقع نوعی سرمایه گذاری برای کاهش ریسک و افزایش پایداری تولید است. کاهش خرابی های ناگهانی، افزایش عمر تجهیزات و کاهش مصرف قطعات یدکی همگی به سودآوری مجموعه کمک می کنند.
جمع بندی
پمپ های پیستونی به دلیل ساختار دقیق و تلرانس بسیار کم قطعات داخلی، نسبت به آلودگی روغن هیدرولیک بسیار حساس هستند. حتی ذراتی در حد چند میکرون می توانند باعث سایش، کاهش راندمان و خرابی زودهنگام این تجهیزات گران قیمت شوند.
استفاده از فیلترهای میکرونی با دقت مناسب یکی از موثرترین راهکارها برای محافظت از پمپ های پیستونی است. این فیلترها با حذف ذرات ریز از سیال، عمر مفید پمپ را افزایش داده و هزینه های تعمیر و توقف تولید را کاهش می دهند.
در نهایت می توان گفت که سیستم فیلتراسیون مناسب نه تنها یک بخش جانبی، بلکه یکی از ارکان اصلی طراحی و نگهداری سیستم های هیدرولیک پیشرفته محسوب می شود.
سوالات متداول
فیلتر میکرونی چند میکرون باید باشد؟
بسته به نوع پمپ و توصیه سازنده، معمولا فیلترهای ۵ یا ۱۰ میکرون برای پمپ های پیستونی استفاده می شوند. انتخاب دقیق باید بر اساس شرایط کاری انجام شود.
آیا استفاده از فیلتر معمولی برای پمپ پیستونی کافی است؟
در اغلب موارد خیر. پمپ های پیستونی نیاز به سطح تمیزی بالاتری دارند و فیلترهای معمولی با دقت پایین نمی توانند از آن ها به طور کامل محافظت کنند.
هر چند وقت یک بار باید فیلتر تعویض شود؟
زمان تعویض به شرایط کاری و میزان آلودگی بستگی دارد، اما معمولا بر اساس ساعات کارکرد یا افزایش اختلاف فشار دو سر فیلتر تعیین می شود.
اگر از فیلتر میکرونی استفاده نکنیم چه اتفاقی می افتد؟
احتمال سایش سریع قطعات داخلی، افت فشار، افزایش دما و در نهایت خرابی کامل پمپ به شکل قابل توجهی افزایش می یابد.
