پمپ پره ای یا کارتریجی تک مرحله ای چیست؟

پمپ پره ای (Vane Pump) که در برخی منابع با نام پمپ کارتریجی نیز شناخته می شود، یکی از انواع پمپ های هیدرولیکی جابجایی مثبت است که برای انتقال سیال با فشار و دبی یکنواخت در سیستم های هیدرولیک استفاده می شود. در نوع تک مرحله ای این پمپ، فرآیند مکش و ارسال سیال تنها در یک مجموعه روتور و پره انجام می شود و کل فشار سیستم توسط همان یک مرحله تولید می گردد.

پمپ کارتریجی هیدرولیک در بسیاری از ماشین آلات صنعتی، دستگاه های هیدرولیکی، ماشین های تزریق پلاستیک، تجهیزات راه سازی و حتی برخی خودروها استفاده می شود. دلیل استفاده گسترده از پمپ پره ای تک مرحله ای، عملکرد نرم، صدای کم و توانایی ایجاد جریان یکنواخت سیال است.

در ساختار این پمپ، قطعه اصلی یک روتور چرخان است که داخل آن شیارهایی وجود دارد. در این شیارها پره هایی قرار گرفته اند که هنگام چرخش روتور به سمت بیرون حرکت می کنند و با دیواره داخلی بدنه تماس پیدا می کنند. این حرکت باعث ایجاد محفظه هایی می شود که سیال را مکش کرده و سپس به سمت خروجی پمپ هدایت می کنند.

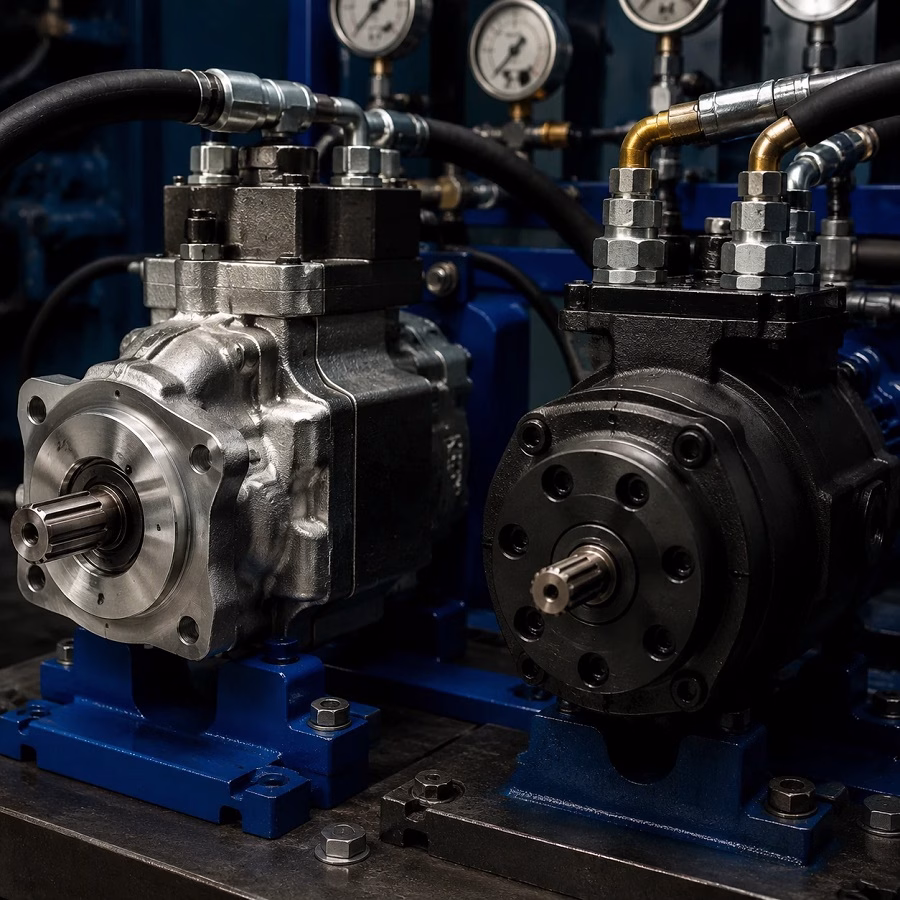

پمپ پره ای هیدرولیک چیست؟

برای درک بهتر عملکرد سیستم های هیدرولیک، ابتدا باید بدانیم که پمپ ها چگونه انرژی مکانیکی را به انرژی هیدرولیکی تبدیل می کنند. در واقع پمپ ها با ایجاد جریان در سیال هیدرولیک، امکان انتقال نیرو در سیستم را فراهم می کنند. در میان انواع مختلف پمپ ها، پمپ پره ای هیدرولیک به دلیل طراحی خاص خود عملکردی بسیار نرم و پایدار ارائه می دهد.
پمپ پره ای هیدرولیک نوعی پمپ جابجایی مثبت است که در آن از پره هایی متحرک برای انتقال سیال استفاده می شود. این پره ها در داخل شیارهایی روی روتور قرار دارند و هنگام چرخش روتور به سمت بیرون حرکت می کنند و با دیواره داخلی محفظه تماس پیدا می کنند. این حرکت باعث ایجاد فضاهایی می شود که روغن هیدرولیک را از ورودی پمپ مکش کرده و به سمت خروجی هدایت می کنند.
یکی از ویژگی های مهم در پمپ پره ای هیدرولیک این است که جریان سیال در آن بسیار یکنواخت تر از بسیاری از پمپ های دیگر است. همین موضوع باعث می شود لرزش سیستم کمتر شود و عملکرد دستگاه هایی که به فشار هیدرولیک وابسته هستند، پایدارتر و دقیق تر باشد.
از نظر کاربرد، این نوع پمپ بیشتر در سیستم هایی استفاده می شود که نیاز به فشار متوسط و جریان یکنواخت دارند. در چنین شرایطی پمپ پره ای هیدرولیک می تواند گزینه ای بسیار مناسب باشد، زیرا علاوه بر بازدهی مطلوب، صدای کاری نسبتاً کمی نیز تولید می کند.

بیشتر بخوانید : شوک فشار در سیستم هیدرولیک؛ قاتل خاموش شیلنگ ها و پمپ ها

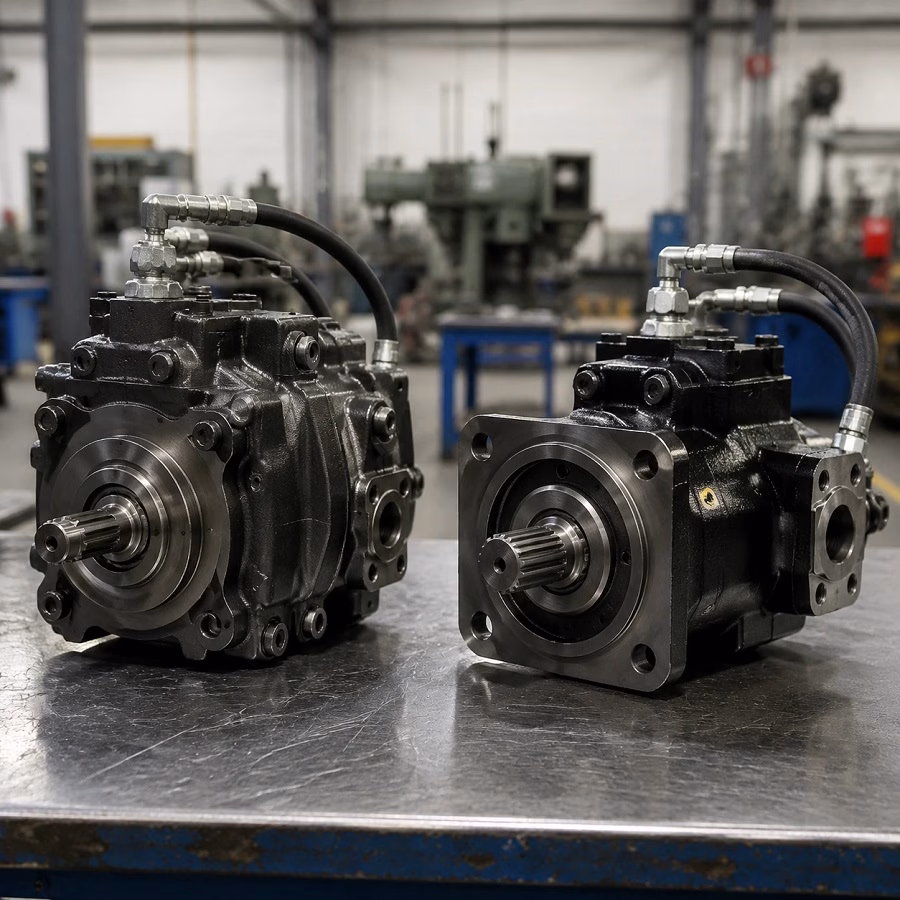

پمپ پره ای تک مرحله ای چه نوع پمپی است؟

پمپ پره ای تک مرحله ای نوعی پمپ هیدرولیکی است که در آن فرآیند مکش و ارسال سیال تنها در یک مجموعه روتور و پره انجام می شود. در این نوع پمپ، فشار مورد نیاز سیستم توسط همان یک مرحله تولید می شود و به همین دلیل ساختار آن نسبت به پمپ های چند مرحله ای ساده تر است.

در این پمپ یک روتور در داخل یک رینگ یا حلقه بادامکی قرار دارد. روی روتور شیارهایی تعبیه شده که درون آنها پره هایی قرار گرفته اند. هنگام چرخش روتور، این پره ها به سمت بیرون حرکت کرده و با سطح داخلی رینگ تماس پیدا می کنند. این تماس باعث ایجاد محفظه هایی می شود که سیال را در خود نگه داشته و آن را از بخش ورودی به سمت خروجی هدایت می کنند.

به دلیل همین طراحی، حرکت سیال در پمپ های پره ای بسیار نرم و یکنواخت است. این ویژگی باعث می شود در سیستم هایی که نیاز به فشار پایدار دارند، استفاده از این پمپ بسیار مناسب باشد.

بیشتر بخوانید : چرا بیشتر خرابی پمپ های هیدرولیک از مخزن شروع می شود؟

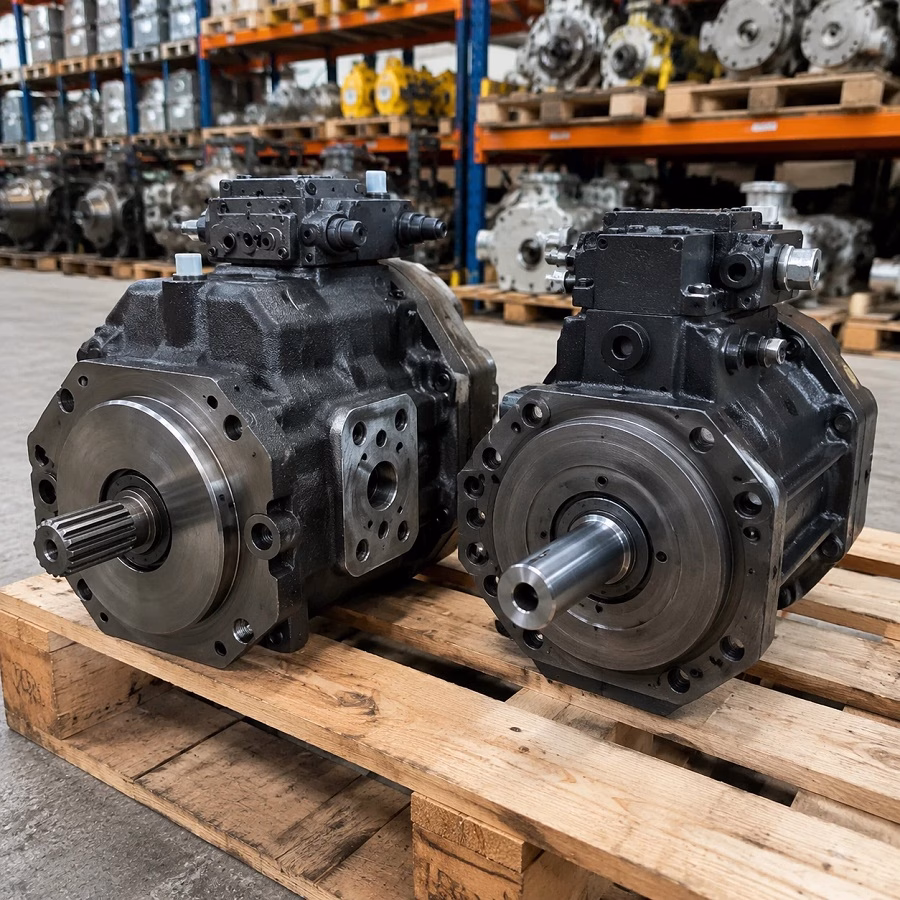

ساختار و اجزای اصلی پمپ پره ای تک مرحله ای

پمپ پره ای تک مرحله ای از مجموعه ای از قطعات مکانیکی تشکیل شده که هر کدام نقش مهمی در عملکرد صحیح پمپ دارند. طراحی این قطعات به گونه ای است که حرکت سیال با کمترین اصطکاک و بیشترین راندمان انجام شود.

اجزای اصلی این پمپ شامل موارد زیر است:

• روتور که قطعه چرخان اصلی پمپ محسوب می شود
• پره ها که داخل شیارهای روتور قرار می گیرند و حرکت شعاعی دارند
• رینگ یا حلقه بادامکی که مسیر حرکت پره ها را تعیین می کند
• بدنه پمپ که تمامی قطعات در آن قرار می گیرند
• شفت یا محور محرک که نیروی چرخش را از موتور به روتور منتقل می کند
• صفحات جانبی که محفظه پمپ را آب بندی می کنند
• کارتریج داخلی که مجموعه روتور، پره ها و رینگ را در خود جای می دهد

در بسیاری از پمپ های مدرن، این قطعات در قالب یک مجموعه به نام کارتریج طراحی می شوند. این ساختار باعث می شود در صورت خرابی یا سایش قطعات، بتوان کل مجموعه داخلی را بدون نیاز به تعویض کل پمپ تعویض کرد.

بیشتر بخوانید : تانک هیدرولیک چیست و چه کاربردی دارد؟

جدول معرفی اجزای اصلی پمپ پره ای یا کارتریجی

برای شناخت بهتر اجزای اصلی پمپ پره ای، جدول زیر را فراهم کرده ایم. در این جدول هر یک از اجزا را معرفی کرده و در مورد نحوه عملکرد آن ها صحبت می کنیم.

این ترکیب دقیق قطعات باعث شده پمپ پره ای هیدرولیک بتواند عملکردی پایدار و قابل اعتماد در بسیاری از کاربردهای صنعتی داشته باشد.

کاربردهای پمپ پره ای تک مرحله ای در صنعت

پمپ های پره ای تک مرحله ای در طیف گسترده ای از تجهیزات و ماشین آلات صنعتی مورد استفاده قرار می گیرند. این پمپ ها به ویژه در سیستم هایی که نیاز به جریان یکنواخت و فشار متوسط دارند بسیار کاربردی هستند.

برخی از مهم ترین کاربردهای این پمپ عبارتند از:

• ماشین آلات تزریق پلاستیک
• دستگاه های صنعتی هیدرولیکی
• تجهیزات راه سازی و معدنی
• ماشین ابزارهای صنعتی
• سیستم های پرس هیدرولیکی
• برخی سیستم های هیدرولیک خودرو

در این کاربردها، پمپ پره ای نقش مهمی در تامین انرژی هیدرولیکی مورد نیاز سیستم ایفا می کند.

بیشتر بخوانید : هیدرو بلوک یا بلوک هیدرولیک چیست؟

تفاوت پمپ پره ای تک مرحله ای با چند مرحله ای

یکی از سوالاتی که معمولا مطرح می شود تفاوت بین پمپ پره ای تک مرحله ای و چند مرحله ای است. تفاوت اصلی این دو نوع پمپ در تعداد مجموعه های تولید فشار در داخل پمپ است.

در پمپ تک مرحله ای تنها یک مجموعه روتور و پره وجود دارد و کل فشار توسط همان مجموعه تولید می شود. در مقابل، در پمپ چند مرحله ای چند مجموعه تولید فشار وجود دارد که می توانند فشار بالاتری ایجاد کنند.

تفاوت های اصلی این دو نوع پمپ شامل موارد زیر است:

• پمپ تک مرحله ای ساختار ساده تری دارد
• پمپ چند مرحله ای توانایی تولید فشار بالاتری دارد
• هزینه نگهداری پمپ تک مرحله ای کمتر است
• پمپ چند مرحله ای برای سیستم های سنگین تر استفاده می شود

انتخاب بین این دو نوع پمپ به نیاز سیستم هیدرولیکی و فشار مورد نیاز آن بستگی دارد.

بیشتر بخوانید : صفر تا صد پمپ دنده خارجی هیدرولیک

نکات مهم در انتخاب و نصب پمپ پره ای هیدرولیک

انتخاب یک پمپ مناسب برای سیستم هیدرولیک تنها به توان یا اندازه آن محدود نمی شود. عوامل متعددی وجود دارند که در صورت نادیده گرفتن آن ها ممکن است عملکرد سیستم دچار مشکل شود یا عمر پمپ کاهش پیدا کند. یکی از مهم ترین نکات در انتخاب پمپ پره ای هیدرولیک توجه به دبی مورد نیاز سیستم است. پمپ باید بتواند مقدار جریان مورد نیاز تجهیزات هیدرولیکی را تأمین کند.
اگر ظرفیت پمپ کمتر از نیاز سیستم باشد، عملکرد دستگاه ها دچار اختلال می شود. عامل مهم دیگر فشار کاری سیستم است. هر پمپ برای محدوده مشخصی از فشار طراحی شده است و استفاده از آن در شرایطی خارج از این محدوده می تواند باعث آسیب دیدن قطعات داخلی شود.
در هنگام نصب نیز هم راستایی صحیح بین موتور و شفت پمپ اهمیت زیادی دارد. اگر این دو قطعه به درستی تنظیم نشوند، لرزش و سایش در یاتاقان ها افزایش پیدا می کند و در نهایت عمر پمپ کاهش می یابد. همچنین کیفیت روغن هیدرولیک مورد استفاده نقش بسیار مهمی در عملکرد پمپ پره ای هیدرولیک دارد. روغن باید از نظر ویسکوزیته، تمیزی و سازگاری با قطعات سیستم در شرایط مناسبی قرار داشته باشد.

بیشتر بخوانید : پدیده ضربه قوچ یا Water Hammer چیست؟

نگهداری و سرویس پمپ پره ای برای افزایش طول عمر

حتی بهترین تجهیزات صنعتی نیز بدون نگهداری مناسب نمی توانند عملکرد مطلوبی داشته باشند. پمپ پره ای هیدرولیک نیز از این قاعده مستثنی نیست و برای حفظ کارایی و افزایش طول عمر آن باید سرویس های دوره ای انجام شود. یکی از مهم ترین اقدامات در نگهداری این پمپ، کنترل کیفیت روغن هیدرولیک است.
آلودگی روغن می تواند باعث سایش سریع پره ها و آسیب به سطوح داخلی پمپ شود. استفاده از فیلترهای مناسب و تعویض به موقع روغن نقش بسیار مهمی در جلوگیری از این مشکل دارد. همچنین بررسی دوره ای نشتی ها در سیستم هیدرولیک اهمیت زیادی دارد. نشتی روغن نه تنها باعث کاهش راندمان سیستم می شود، بلکه می تواند منجر به افزایش دما و فشار در پمپ شود.
صدای غیرعادی پمپ نیز می تواند نشانه ای از وجود مشکل در داخل آن باشد. در چنین شرایطی بهتر است پمپ بررسی شود تا از بروز آسیب های جدی تر جلوگیری شود. در صورتی که قطعات داخلی دچار فرسایش شوند، در بسیاری از مدل های پمپ پره ای هیدرولیک می توان مجموعه کارتریج را تعویض کرد. این ویژگی باعث می شود هزینه تعمیر نسبت به تعویض کامل پمپ کمتر باشد.

سخن پایانی

پمپ پره ای یا کارتریجی تک مرحله ای یکی از انواع مهم پمپ های هیدرولیکی جابجایی مثبت است که با استفاده از پره های متحرک داخل یک روتور چرخان، سیال را از ورودی مکش کرده و به خروجی منتقل می کند. این پمپ به دلیل طراحی ساده، عملکرد نرم و جریان یکنواخت در بسیاری از سیستم های صنعتی مورد استفاده قرار می گیرد.

ساختار کارتریجی این پمپ باعث می شود تعمیر و نگهداری آن آسان تر باشد و در صورت خرابی قطعات داخلی بتوان مجموعه کارتریج را تعویض کرد. همچنین صدای کم و راندمان مناسب از دیگر ویژگی های مهم این پمپ محسوب می شود.

به طور کلی پمپ پره ای تک مرحله ای گزینه ای مناسب برای بسیاری از سیستم های هیدرولیکی با فشار متوسط است و به همین دلیل در صنایع مختلف کاربرد گسترده ای دارد.

سوالات متداول

پمپ پره ای تک مرحله ای چه کاربردی دارد؟

این پمپ برای تامین جریان یکنواخت سیال در سیستم های هیدرولیکی صنعتی مانند دستگاه های تزریق پلاستیک، پرس ها و ماشین آلات صنعتی استفاده می شود.

چرا به آن پمپ کارتریجی گفته می شود؟

زیرا مجموعه قطعات داخلی آن به صورت یک کارتریج طراحی شده که در صورت نیاز می توان آن را به راحتی تعویض کرد.

مزیت اصلی پمپ پره ای نسبت به سایر پمپ ها چیست؟

مهم ترین مزیت آن ایجاد جریان یکنواخت، صدای کم و عملکرد نرم در سیستم های هیدرولیکی است.

آیا پمپ پره ای برای فشارهای بالا مناسب است؟

معمولا این پمپ ها برای فشارهای متوسط مناسب هستند و برای فشارهای بسیار بالا از پمپ های پیستونی استفاده می شود.
