پدیده ضربه قوچ یا Water Hammer چیست؟

در بسیاری از سیستم های انتقال سیالات مانند شبکه های آبرسانی شهری، خطوط لوله صنعتی، تاسیسات ساختمانی و سیستم های پمپاژ، یکی از پدیده های مهم و گاهی خطرناک که ممکن است رخ دهد، پدیده ای به نام ضربه قوچ است. این پدیده که در زبان انگلیسی Water Hammer نامیده می شود، زمانی اتفاق می افتد که جریان سیال درون لوله به صورت ناگهانی متوقف یا تغییر جهت پیدا کند. در چنین شرایطی انرژی جنبشی سیال که در حال حرکت بوده است، به انرژی فشاری تبدیل می شود و موجی از فشار در داخل لوله ایجاد می کند. این موج فشار می تواند با سرعت بسیار زیاد در طول لوله حرکت کند و فشارهای ناگهانی و شدیدی به سیستم وارد نماید.

پدیده ضربه قوچ در ظاهر ممکن است تنها به صورت یک صدای کوبش در لوله ها شنیده شود، اما در واقع می تواند پیامدهای جدی تری مانند ترکیدن لوله ها، آسیب به شیرآلات، خرابی پمپ ها و حتی از کار افتادن کامل سیستم های انتقال سیال را به همراه داشته باشد. به همین دلیل شناخت دقیق این پدیده، علت های ایجاد آن و روش های جلوگیری از وقوع آن برای مهندسان تاسیسات، طراحان سیستم های لوله کشی و حتی کاربران عادی اهمیت زیادی دارد. در ادامه این مقاله به بررسی کامل مفهوم ضربه قوچ، نحوه ایجاد آن، عوامل موثر، خطرات احتمالی و روش های کنترل و پیشگیری از آن می پردازیم.

جهت خرید و سفارش پمپ هیدرولیک برروی لینک مربوطه کلیک نمایید.

مفهوم ضربه قوچ در سیستم های لوله کشی و هیدرولیکی

برای درک بهتر ضربه قوچ ابتدا باید بدانیم که سیال درون لوله هنگام حرکت دارای انرژی جنبشی است. زمانی که آب یا هر سیال دیگری در لوله جریان دارد، جرم سیال با سرعت مشخصی حرکت می کند. اگر این جریان به طور ناگهانی متوقف شود، انرژی جنبشی موجود در سیال نمی تواند به سرعت از بین برود. در نتیجه این انرژی به فشار تبدیل می شود و موجی از فشار در سیستم ایجاد می کند.

این موج فشار با سرعتی نزدیک به سرعت صوت در سیال حرکت می کند و ممکن است چندین بار در طول لوله رفت و برگشت داشته باشد. در اثر این رفت و برگشت، فشار در بخش های مختلف سیستم افزایش یا کاهش ناگهانی پیدا می کند. در برخی نقاط ممکن است فشار بسیار زیاد شود و در نقاط دیگر حتی فشار منفی ایجاد گردد. همین نوسانات شدید فشار است که می تواند باعث ایجاد صداهای کوبشی در لوله ها و در موارد شدیدتر آسیب های جدی به تجهیزات شود.

نام ضربه قوچ نیز به دلیل شباهت صدای ایجاد شده به ضربه چکش انتخاب شده است. زمانی که این پدیده در سیستم رخ می دهد، صدایی شبیه ضربه ناگهانی در لوله ها شنیده می شود که نشانه حرکت موج فشار در سیستم است.

بیشتر بخوانید : چرا بعضی سیستم های هیدرولیک به فشار کاری واقعی نمی رسند؟

نحوه ایجاد پدیده ضربه قوچ

ضربه قوچ زمانی ایجاد می شود که تغییر سرعت جریان سیال در مدت زمان بسیار کوتاهی اتفاق بیفتد. این تغییر می تواند به صورت توقف کامل جریان یا تغییر ناگهانی سرعت باشد. یکی از رایج ترین شرایطی که باعث ایجاد ضربه قوچ می شود، بسته شدن سریع یک شیر در مسیر لوله است.

فرض کنید آب با سرعت مشخصی در یک لوله در حال حرکت است و ناگهان شیر انتهای لوله بسته می شود. در این حالت سیالی که در حال حرکت بوده است به مانعی برخورد می کند و نمی تواند حرکت خود را ادامه دهد. در نتیجه فشار در محل برخورد افزایش پیدا می کند و موجی از فشار در جهت مخالف جریان حرکت می کند.

این موج فشار در طول لوله حرکت کرده و ممکن است به مخزن، پمپ یا دیگر تجهیزات برسد. پس از برخورد به این نقاط، موج فشار دوباره منعکس شده و به سمت نقطه اولیه باز می گردد. این فرآیند ممکن است چندین بار تکرار شود تا زمانی که انرژی موج به تدریج مستهلک شود.

شدت ضربه قوچ به عوامل مختلفی بستگی دارد. سرعت اولیه جریان، طول لوله، جنس لوله، نوع سیال و سرعت بسته شدن شیر از جمله عواملی هستند که در شدت این پدیده تاثیر دارند.

بیشتر بخوانید : چه زمانی تعویض روغن در سیستم های هیدرولیک بدتر از نگه داشتن آن است؟

دلایل اصلی ایجاد ضربه قوچ در سیستم هیدرولیک

در سیستم های مختلف انتقال سیال، شرایط گوناگونی می توانند باعث ایجاد ضربه قوچ شوند. برخی از این شرایط به نحوه طراحی سیستم مربوط هستند و برخی دیگر به نحوه بهره برداری از آن.

• بسته شدن سریع شیرهای کنترلی در خطوط لوله
• خاموش شدن ناگهانی پمپ ها در سیستم های پمپاژ
• تغییر ناگهانی سرعت جریان در خطوط انتقال
• وجود طول زیاد لوله بدون تجهیزات کنترل فشار
• طراحی نامناسب سیستم لوله کشی
• وجود هوا در داخل لوله ها

هر یک از این عوامل می تواند باعث ایجاد تغییر ناگهانی در سرعت یا جهت جریان شود و در نتیجه موج فشار شدیدی در سیستم ایجاد کند.

بیشتر بخوانید : چرا بیشتر خرابی های پمپ از مخزن شروع می شود؟

اثرات و خسارات ناشی از ضربه قوچ

پدیده ضربه قوچ در برخی موارد تنها باعث ایجاد صدا در سیستم می شود، اما در شرایط شدید می تواند خسارات قابل توجهی ایجاد کند. یکی از مهم ترین خطرات این پدیده افزایش ناگهانی فشار در لوله ها است. این افزایش فشار ممکن است چندین برابر فشار عادی سیستم باشد.

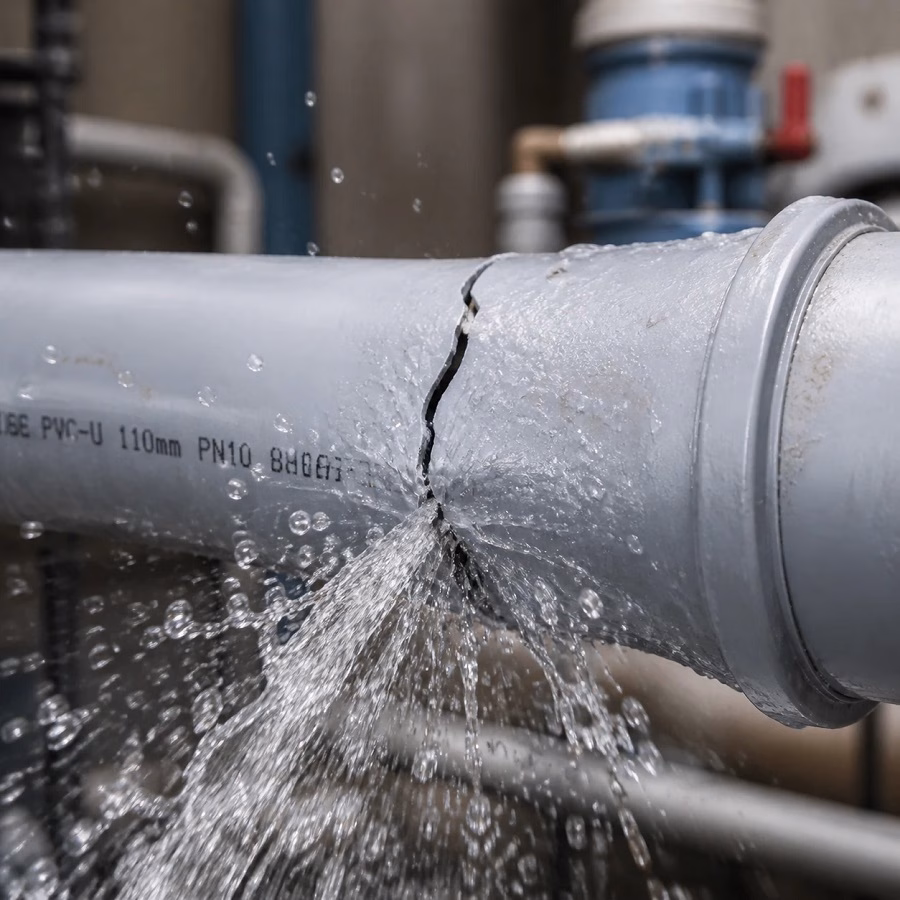

اگر فشار ایجاد شده از حد تحمل لوله بیشتر باشد، ممکن است لوله ترک بردارد یا حتی به طور کامل بشکند. علاوه بر لوله ها، اتصالات، فلنج ها، شیرآلات و تجهیزات دیگر نیز ممکن است در اثر این فشار ناگهانی آسیب ببینند.

از دیگر مشکلاتی که ممکن است در اثر ضربه قوچ ایجاد شود می توان به آسیب دیدن پمپ ها اشاره کرد. زمانی که موج فشار به پمپ باز می گردد، ممکن است نیروهای شدیدی به اجزای داخلی پمپ وارد کند و باعث خرابی یا کاهش عمر آن شود.

همچنین در برخی شرایط ممکن است فشار در بخش هایی از سیستم به شدت کاهش پیدا کند و حتی به فشار منفی برسد. این وضعیت می تواند باعث ورود هوا به داخل لوله ها یا ایجاد پدیده کاویتاسیون شود که خود مشکلات دیگری برای سیستم ایجاد می کند.

بیشتر بخوانید : تأثیر هوا و رطوبت بر عمر تجهیزات هیدرولیک

سرعت انتشار موج ضربه قوچ

موج فشاری که در اثر ضربه قوچ ایجاد می شود با سرعت بسیار بالایی در سیستم حرکت می کند. سرعت انتشار این موج به عوامل مختلفی مانند نوع سیال، جنس لوله و ضخامت دیواره لوله بستگی دارد. در خطوط لوله آب، سرعت حرکت موج فشار معمولا بین ۱۰۰۰ تا ۱۴۰۰ متر بر ثانیه است.

به دلیل این سرعت بالا، موج فشار می تواند در مدت زمان بسیار کوتاهی در کل سیستم لوله کشی منتشر شود. همین موضوع باعث می شود که اثرات ضربه قوچ به سرعت در بخش های مختلف سیستم ظاهر شود.

نقش طراحی سیستم هیدرولیکی در جلوگیری از ضربه قوچ

یکی از مهم ترین روش های جلوگیری از ایجاد ضربه قوچ، طراحی صحیح سیستم لوله کشی است. مهندسان هنگام طراحی خطوط انتقال سیال باید عواملی مانند طول لوله، سرعت جریان، نوع شیرآلات و شرایط بهره برداری را به دقت بررسی کنند.

در بسیاری از سیستم های صنعتی از تجهیزات خاصی برای کنترل ضربه قوچ استفاده می شود. این تجهیزات به گونه ای طراحی شده اند که بتوانند انرژی موج فشار را جذب کرده یا شدت آن را کاهش دهند.

به عنوان مثال در برخی خطوط انتقال آب از مخازن ضربه گیر استفاده می شود. این مخازن می توانند بخشی از انرژی موج فشار را جذب کنند و مانع از افزایش بیش از حد فشار در سیستم شوند.

بیشتر بخوانید : از کجا بفهمیم افت فشار در سیستم هیدرولیک مربوط به پمپ است یا شیر؟

روش های کنترل و کاهش ضربه قوچ

برای کاهش اثرات ضربه قوچ در سیستم های لوله کشی، روش های مختلفی وجود دارد که بسته به نوع سیستم و شرایط بهره برداری انتخاب می شوند.

یکی از ساده ترین روش ها استفاده از شیرهایی است که به آرامی باز و بسته می شوند. بسته شدن تدریجی شیر باعث می شود سرعت جریان به صورت ناگهانی تغییر نکند و در نتیجه موج فشار شدیدی ایجاد نشود.

روش دیگر استفاده از مخازن ضربه گیر یا مخازن هوایی است. این مخازن به عنوان یک بالشتک فشاری عمل می کنند و می توانند نوسانات فشار را جذب کنند.

در برخی سیستم ها نیز از شیرهای اطمینان یا سوپاپ های مخصوص استفاده می شود که در صورت افزایش بیش از حد فشار، بخشی از سیال را تخلیه کرده و فشار سیستم را کاهش می دهند.

همچنین استفاده از پمپ هایی با سیستم کنترل سرعت می تواند از ایجاد تغییرات ناگهانی در جریان جلوگیری کند و احتمال وقوع ضربه قوچ را کاهش دهد.

اهمیت شناخت ضربه قوچ در صنایع مختلف

پدیده ضربه قوچ تنها محدود به شبکه های آبرسانی نیست و در بسیاری از صنایع دیگر نیز اهمیت دارد. در صنایع نفت و گاز، نیروگاه ها، پالایشگاه ها، صنایع شیمیایی و سیستم های گرمایش و سرمایش نیز خطوط لوله نقش حیاتی دارند و وقوع ضربه قوچ در این سیستم ها می تواند خسارات بسیار سنگینی ایجاد کند.

به همین دلیل در طراحی و بهره برداری از این سیستم ها، تحلیل دقیق شرایط جریان و پیش بینی احتمال وقوع ضربه قوچ از اهمیت زیادی برخوردار است. مهندسان معمولا با استفاده از نرم افزارهای شبیه سازی، رفتار سیستم را در شرایط مختلف بررسی می کنند تا از ایمنی و پایداری آن اطمینان حاصل کنند.

جمع بندی

ضربه قوچ یکی از پدیده های مهم در سیستم های انتقال سیال است که در اثر تغییر ناگهانی سرعت یا توقف جریان در لوله ها ایجاد می شود. در این پدیده انرژی جنبشی سیال به موج فشار تبدیل شده و با سرعت بسیار زیاد در طول لوله حرکت می کند. این موج می تواند باعث ایجاد فشارهای شدید، صداهای کوبشی و در موارد شدیدتر آسیب به لوله ها و تجهیزات شود.

شناخت علت های ایجاد ضربه قوچ و استفاده از روش های مناسب برای کنترل آن نقش مهمی در افزایش ایمنی و طول عمر سیستم های لوله کشی دارد. طراحی صحیح سیستم، استفاده از تجهیزات کنترل فشار و بهره برداری اصولی از جمله مهم ترین اقداماتی هستند که می توانند احتمال وقوع این پدیده را کاهش دهند.

سوالات متداول درباره ضربه قوچ

آیا ضربه قوچ فقط در لوله های آب رخ می دهد؟

خیر، این پدیده در هر سیستمی که سیال در لوله جریان داشته باشد ممکن است رخ دهد. علاوه بر آب، در خطوط انتقال نفت، گاز و سایر مایعات نیز امکان وقوع ضربه قوچ وجود دارد.

چرا هنگام بستن سریع شیر آب صدای ضربه در لوله ها شنیده می شود؟

زیرا جریان آب به طور ناگهانی متوقف می شود و موج فشار در لوله ایجاد می گردد. این موج هنگام حرکت در لوله ها باعث ایجاد صدای کوبشی می شود.

آیا ضربه قوچ می تواند باعث ترکیدن لوله شود؟

بله، اگر فشار ایجاد شده از مقاومت لوله بیشتر باشد ممکن است باعث ترک خوردن یا حتی انفجار لوله شود.

بهترین روش جلوگیری از ضربه قوچ چیست؟

بسته شدن تدریجی شیرها، استفاده از مخازن ضربه گیر، نصب شیرهای کنترل فشار و طراحی صحیح سیستم از مهم ترین روش های جلوگیری از این پدیده هستند.

آیا طول لوله در شدت ضربه قوچ تاثیر دارد؟

بله، هر چه طول لوله بیشتر باشد، موج فشار مسیر طولانی تری برای حرکت دارد و می تواند نوسانات بیشتری در سیستم ایجاد کند.
