اجزای تشکیل دهنده پاورپک هیدرولیک

در بسیاری از ماشین آلات صنعتی، سیستم های هیدرولیک تنها زمانی می توانند نیروی لازم را تولید کنند که یک واحد مرکزی دقیق، پایدار و قابل اعتماد به عنوان منبع تولید انرژی هیدرولیکی در کنار آن ها فعالیت کند. این منبع همان پاورپک هیدرولیک است؛ مجموعه ای یکپارچه از قطعات مکانیکی و کنترلی که با همکاری یکدیگر امکان ایجاد فشار، انتقال نیرو، تنظیم جریان و هدایت روغن را فراهم می کنند.

شناخت اجزای تشکیل دهنده پاورپک هیدرولیک قدم اول برای درک عملکرد آن و قدم دوم برای انتخاب، نگهداری و عیب یابی صحیح این سیستم هاست. هر جزء در پاورپک نه تنها وظیفه ای مشخص دارد، بلکه کوچک ترین اختلال در آن می تواند عملکرد کل سیستم را تحت تأثیر قرار دهد. به همین دلیل، آشنایی کامل با این اجزا امری ضروری برای مهندسان، تکنسین ها و تمام افرادی است که با تجهیزات هیدرولیک سروکار دارند.

در این مقاله از پاسکال استور، تمام این اجزا را بررسی می کنیم تا ساختار کامل پاورپک را بهتر بشناسیم.

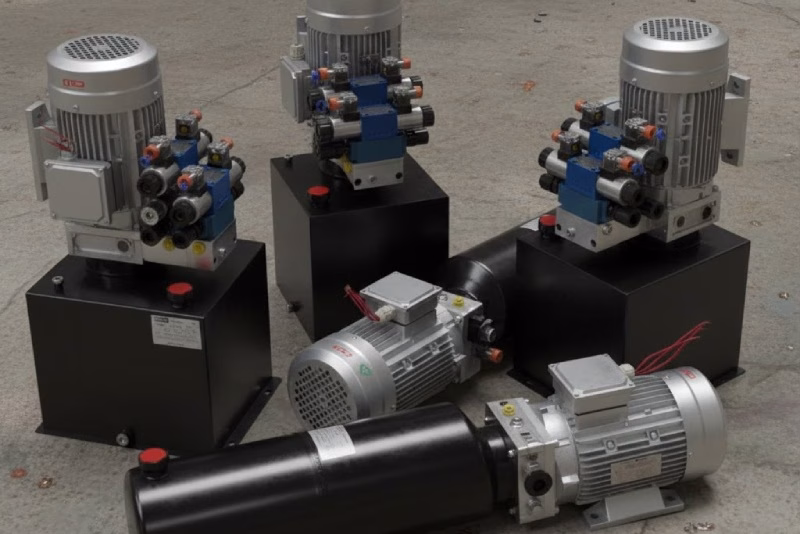

پاورپک هیدرولیک چیست و چرا شناخت اجزای آن اهمیت دارد؟

پاورپک هیدرولیک در حقیقت یک ایستگاه انرژی است که وظیفه آن تبدیل انرژی الکتریکی به فشار هیدرولیکی و هدایت این فشار به اجزای اجرایی سیستم است. این واحد شامل مجموعه ای از قطعات است که با همکاری یکدیگر، یک چرخه کامل شامل مکش، فشرده سازی، کنترل، ارسال و بازگشت سیال را انجام می دهند.

دلیل اهمیت شناخت اجزای تشکیل دهنده پاورپک هیدرولیک این است که عملکرد صحیح این سیستم به هماهنگی دقیق میان قطعات بستگی دارد. اگر یکی از اجزا مانند پمپ فشار کافی ایجاد نکند، یا مخزن نتواند دما و حجم مناسب روغن را حفظ کند، یا شیرهای کنترل نتوانند مسیر حرکت روغن را به درستی مدیریت کنند، کل عملکرد سیستم دچار اختلال می شود.

همچنین آگاهی از اجزا کمک می کند انتخاب بهتری در زمان خرید داشته باشیم و تجهیزات متناسب با فشار، دبی، دما و نوع کاربرد انتخاب کنیم. این شناخت در زمان عیب یابی نیز اهمیت دارد؛ زیرا مهندس می تواند به سرعت تشخیص دهد مشکل از کدام بخش ناشی شده است.

مخزن روغن و نقش آن در پایداری عملکرد پاورپک هیدرولیک

مخزن روغن یا تانک، نقطه شروع چرخه هیدرولیک است. این مخزن تنها یک ظرف ساده برای نگهداری روغن نیست، بلکه نقش حیاتی در کیفیت و پایداری عملکرد سیستم دارد. مخزن باید به گونه ای طراحی شود که بتواند حجم کافی روغن را در خود جای دهد، از ایجاد کف جلوگیری کند، هوا را از روغن جدا کند و دمای روغن را در محدوده مناسب نگه دارد. شکل، حجم و جنس مخزن مستقیماً بر راندمان و سلامت سیستم اثر می گذارد.

روغن هیدرولیک در زمان عبور از پمپ و شیرها حرارت قابل توجهی تولید می کند. مخزن محلی است که این حرارت در آن کاهش می یابد. به همین دلیل داشتن فضای کافی، ورودی و خروجی مناسب، فیلترهای سطحی و حتی مبدل خنک کننده در برخی مخزن ها از اهمیت بسیاری برخوردار است. اگر مخزن کوچک باشد یا طراحی درستی نداشته باشد، روغن بیش از حد داغ می شود و این موضوع باعث افت فشار، سایش قطعات و کاهش عمر پمپ خواهد شد.

شناخت دقیق نقش مخزن به ما کمک می کند بهتر درک کنیم چرا یکی از مهم ترین اجزای تشکیل دهنده پاورپک هیدرولیک همین بخش است و چرا کیفیت آن تعیین کننده سلامت سیستم می باشد.

پمپ هیدرولیک و نحوه ایجاد جریان و فشار در پاورپک

پمپ هیدرولیک اصلی ترین جزء پاورپک است، زیرا این بخش انرژی الکتریکی را به انرژی هیدرولیکی تبدیل می کند. پمپ وظیفه دارد روغن را از مخزن مکش کرده و آن را با فشار مشخص به مسیرهای خروجی وارد کند. این فشار همان نیرویی است که باعث حرکت سیلندرها، موتورهای هیدرولیک و سایر عملگرها می شود. بدون پمپ، هیچ فشاری ایجاد نمی شود و پاورپک عملاً بی استفاده خواهد بود.

پمپ ها انواع مختلفی دارند. پمپ دنده ای برای سیستم های ساده و فشار پایین استفاده می شود، پمپ پیستونی برای صنایع سنگین و فشار بالا کاربرد دارد و پمپ پره ای معمولاً برای سیستم هایی مناسب است که نیاز به جریان یکنواخت تری دارند. انتخاب نوع پمپ به ظرفیت مورد نیاز، دبی، فشار کاری و نوع عملکرد دستگاه بستگی دارد.

هر پمپ ویژگی های خاص خود را دارد و جزء اصلی در تعیین قدرت و راندمان پاورپک محسوب می شود. درک عملکرد پمپ به ما نشان می دهد چرا نگهداری و انتخاب صحیح آن نقش بزرگی در کارایی سیستم دارد. سایش داخلی، کاهش راندمان و ایجاد صدای غیرعادی از نشانه های خرابی پمپ هستند که مستقیماً عملکرد پاورپک را تحت تأثیر قرار می دهند.

شیرهای کنترل و سیستم مدیریت فشار، دبی و جهت جریان

بدون وجود شیرهای کنترل، پاورپک نمی تواند فشار، سرعت یا مسیر جریان سیال را مدیریت کند. شیرهای کنترل در واقع مغز سیستم هستند. این شیرها تعیین می کنند چه مقدار فشار به عملگر وارد شود، سیال به کدام سمت حرکت کند و با چه سرعتی این کار انجام شود. در نتیجه نقش شیرها در ساختار پاورپک هیدرولیک بسیار حیاتی است.

شیرهای فشار مانع از افزایش میزان فشار بیش از حد می شوند و اگر مقدار فشار از حد تنظیم شده بیشتر شود، مسیر تخلیه را باز می کنند تا از آسیب به دستگاه جلوگیری شود. شیرهای دبی سرعت جابه جایی جک یا موتور را کنترل می کنند و با تنظیم مقدار جریان، حرکت نرم یا سریع را امکان پذیر می سازند. شیرهای کنترل جهت نیز مسیر حرکت روغن را تغییر می دهند و مشخص می کنند عملگر در چه جهتی حرکت کند.

این سیستم پیچیده کنترل، ضامن عملکرد دقیق پاورپک است. حتی کوچک ترین اختلال یا آلودگی در شیرها می تواند باعث کاهش دقت حرکت، افت فشار یا قفل شدن مسیر سیال شود. بنابراین شناخت نقش شیرها یکی از ارکان اصلی آگاهی از اجزای تشکیل دهنده پاورپک هیدرولیک است.

موتور الکتریکی، فیلترها و سیستم خنک کننده در ساختار پاورپک

موتور الکتریکی نیروی محرک پمپ است. انتخاب نوع موتور (تک فاز، سه فاز، DC) به نوع کاربرد و توان مورد نیاز بستگی دارد. موتور باید توان کافی برای به حرکت درآوردن پمپ در شرایط فشار بالا را داشته باشد و در عین حال راندمان مناسبی ارائه دهد. افت توان موتور مستقیماً باعث کاهش فشار خروجی پاورپک می شود.

فیلترها نیز نقش مهمی در سلامت سیستم دارند. آلودگی سیال هیدرولیک یکی از رایج ترین دلایل خرابی پمپ ها و شیرهاست. فیلترهای ورودی، فیلترهای خط فشار و فیلترهای برگشت، هر کدام وظیفه حذف ذرات و حفظ سلامت سیستم را بر عهده دارند. اگر فیلترها مسدود شوند، پمپ تحت فشار قرار می گیرد و عملکرد کل سیستم دچار اختلال می شود.

سیستم خنک کننده نیز در پاورپک بسیار ضروری است. اگر دمای روغن از حد استاندارد افزایش یابد، ویسکوزیته کاهش یافته و فشار واقعی سیستم افت می کند. خنک کننده ها می توانند به صورت هواخنک یا روغن خنک باشند و انتخاب نوع آن ها بستگی به دمای کارکرد و حجم سیال دارد.

این سه جزء یعنی موتور، فیلتر و خنک کننده، ستون های پایداری عملکرد پاورپک هستند و نقش مهمی در افزایش عمر سیستم دارند.

اتصالات، شیلنگ ها و تجهیزات جانبی مؤثر در عملکرد پاورپک هیدرولیک

آخرین بخش از اجزای تشکیل دهنده پاورپک هیدرولیک شامل اتصالات، شیلنگ ها، گیج ها، شیرهای دستی کمکی، رادیاتورها، کوپلینگ ها و سایر تجهیزات جانبی است. این اجزا ممکن است کوچک به نظر برسند، اما نقش بزرگی در انتقال امن و پایدار سیال دارند. شیلنگ ها باید توان تحمل فشار بالا را داشته باشند و نشتی در آن ها به هیچ وجه قابل قبول نیست.

گیج های فشار نیز امکان نظارت دقیق بر عملکرد سیستم را فراهم می کنند. کوپلینگ ها باعث انتقال یکنواخت نیرو از موتور به پمپ می شوند و مانع لرزش های ناگهانی می گردند. همچنین برخی پاورپک ها مجهز به سیستم های حفاظت اضافه بار، سنسورهای دما و فشار و سوئیچ های ایمنی هستند. این تجهیزات جانبی اگرچه جزء اصلی نیستند، اما نقش مهمی در ایمنی، راندمان و پایداری سیستم دارند.

جدول اجزای پاورپک هیدرولیک و نقش هر کدام

سخن پایانی

درک کامل اجزای تشکیل دهنده پاورپک هیدرولیک به ما کمک می کند این سیستم پیچیده را بهتر بشناسیم و از آن بهره برداری دقیق تری داشته باشیم. هر جزء از پاورپک نقشی اساسی در تولید فشار، انتقال انرژی و کنترل عملکرد دارد و کوچک ترین اختلال در یکی از آن ها می تواند کل سیستم را از کار بیندازد.

شناخت این اجزا نه تنها در زمان خرید و انتخاب پاورپک اهمیت دارد، بلکه در تعمیرات، نگهداری و عیب یابی نیز نقشی حیاتی ایفا می کند. هرچه آشنایی با ساختار داخلی پاورپک بیشتر باشد، بهره برداری از دستگاه ایمن تر، پایدارتر و اقتصادی تر خواهد بود.

سوالات متداول

1. پمپ مهم ترین جزء پاورپک است؟
   بله، پمپ قلب پاورپک است و نقش اصلی در ایجاد فشار را بر عهده دارد، اما سایر اجزا نیز در عملکرد آن تأثیر مستقیم دارند.
2. چرا کیفیت مخزن در عملکرد سیستم مهم است؟
   زیرا مخزن وظیفه خنک سازی، ذخیره و تهویه روغن را دارد و هر نقصی در آن باعث افزایش دما و افت راندمان می شود.
3. آیا فیلترها می توانند عمر پاورپک را افزایش دهند؟
   بله، با جلوگیری از ورود آلودگی به سیستم، فیلترها نقش مهمی در افزایش عمر پمپ و شیرها دارند.
