آلودگی ذرات فلزی؛ بزرگ‌ ترین دشمن یاتاقان‌ ها و سوپاپ‌ ها

سیستم هیدرولیک برای انتقال نیرو، کنترل حرکت و تامین فشار مورد نیاز تجهیزات صنعتی به روغنی تمیز، پایدار و دارای ویژگی های مناسب نیاز دارد. روغن هیدرولیک فقط یک سیال انتقال دهنده نیرو نیست، بلکه وظیفه روانکاری، کاهش اصطکاک، انتقال حرارت و محافظت از سطوح داخلی قطعات را نیز بر عهده دارد. به همین دلیل، ورود هر نوع آلودگی به روغن می تواند عملکرد کل مدار را تحت تاثیر قرار دهد.

در میان انواع آلودگی های موجود در روغن، ذرات فلزی یکی از مخرب ترین عوامل برای پمپ، یاتاقان، سوپاپ، سیلندر، شیرهای کنترل و سایر قطعات متحرک هستند. این ذرات ممکن است به شکل براده، گرد فلزی، ذرات ناشی از خوردگی یا قطعات بسیار ریز جداشده از سطوح داخلی در مدار گردش پیدا کنند. کوچک بودن ذرات به معنای بی خطر بودن آن ها نیست، زیرا برخی از ذرات بسیار ریز می توانند وارد فاصله های حساس میان قطعات شوند و سایش تدریجی ایجاد کنند.

آلودگی فلزی معمولا به صورت یک مشکل زنجیره ای عمل می کند. ابتدا یک قطعه در اثر فرسودگی یا روانکاری نامناسب، مقدار کمی ذره فلزی تولید می کند. این ذرات وارد روغن می شوند و به قطعات دیگر آسیب می زنند. آسیب قطعات جدید، ذرات بیشتری تولید می کند و آلودگی در سراسر مدار گسترش می یابد. اگر این چرخه به موقع متوقف نشود، خرابی یک قطعه کوچک می تواند به آسیب گسترده و توقف کامل دستگاه منجر شود.

ذرات فلزی در سیستم هیدرولیک از کجا وارد می شوند؟

ذرات فلزی می توانند از منابع مختلفی وارد مدار هیدرولیک شوند. یکی از مهم ترین منابع، سایش طبیعی قطعات داخلی است. پمپ ها، یاتاقان ها، شفت ها، سوپاپ ها، پیستون ها و سطوح داخلی سیلندرها در زمان کار با یکدیگر در تماس هستند. اگر روانکاری کافی نباشد یا روغن کیفیت مناسب نداشته باشد، این تماس شدیدتر شده و بخشی از سطح فلزی قطعات به شکل ذرات بسیار ریز جدا می شود.

فرسودگی پمپ هیدرولیک نیز می تواند منبع مهمی از آلودگی فلزی باشد. در پمپ های دنده ای، پره ای یا پیستونی، قطعات داخلی با فاصله بسیار کم حرکت می کنند. افزایش لقی، خراش روی سطوح، شکستگی جزئی و تماس نامناسب اجزا باعث تولید براده می شود. این براده ها همراه روغن در مدار حرکت می کنند و به بخش های حساس تر مانند سوپاپ ها و یاتاقان ها می رسند.

باز کردن مدار برای تعمیرات نیز می تواند زمینه ورود آلودگی را فراهم کند. اگر ابزار، اتصالات، شیلنگ ها یا قطعات جایگزین به خوبی تمیز نشده باشند، ذرات فلزی و گرد و غبار وارد مدار می شوند. حتی باقی ماندن براده ناشی از رزوه کاری، برش لوله یا تعمیر بدنه تجهیزات می تواند پس از راه اندازی دستگاه به جریان روغن وارد شود.

خوردگی داخلی نیز یکی دیگر از منابع تولید ذرات فلزی است. ورود آب یا رطوبت به روغن، استفاده از مخزن نامناسب، باز ماندن درپوش مخزن و فعالیت دستگاه در محیط مرطوب می تواند باعث زنگ زدگی سطوح فلزی شود. ذرات ناشی از خوردگی به تدریج از سطح جدا شده و همراه روغن در مدار می چرخند.

خرابی فیلتر یا استفاده از فیلتر نامناسب نیز باعث می شود ذراتی که باید از روغن جدا شوند، دوباره وارد مسیر جریان شوند. در برخی شرایط، باز شدن مسیر عبور مستقیم روغن به دلیل گرفتگی فیلتر نیز می تواند آلودگی را بدون تصفیه به سمت قطعات حساس هدایت کند.

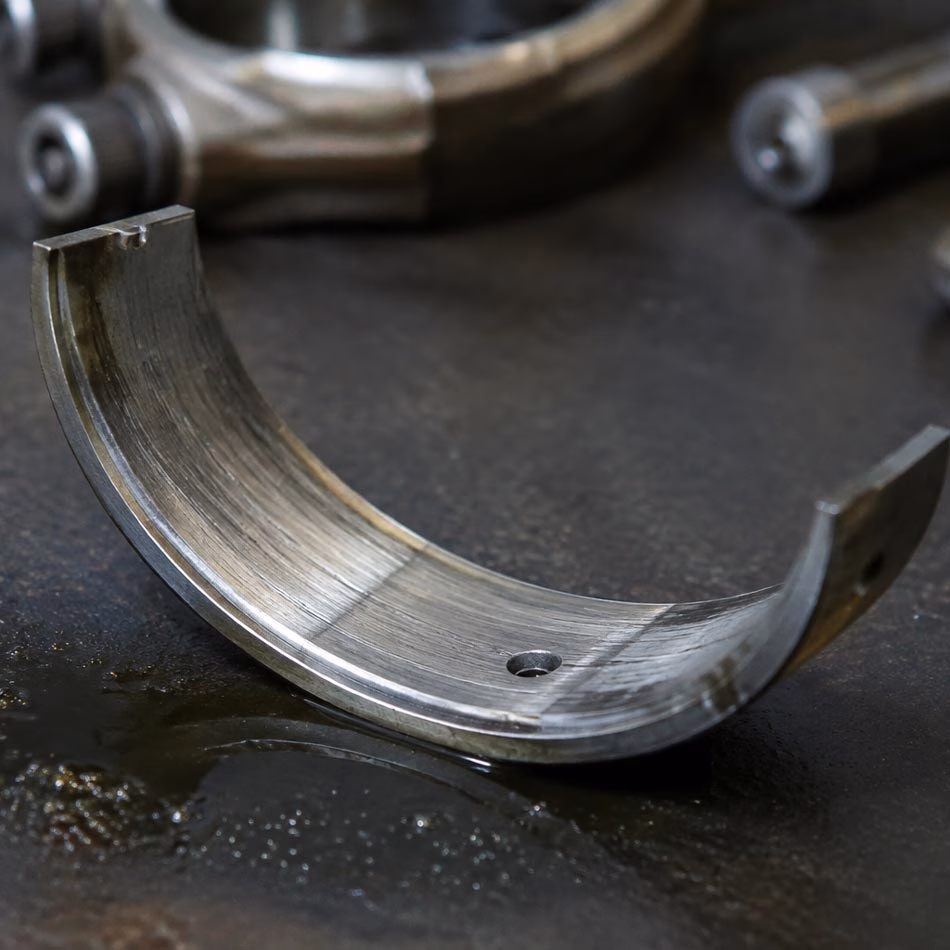

چرا آلودگی فلزی به یاتاقان ها آسیب جدی وارد می کند؟

یاتاقان ها وظیفه دارند حرکت دورانی شفت را با کمترین اصطکاک و بیشترین پایداری ممکن فراهم کنند. این قطعات معمولا تحت بار، فشار و سرعت قابل توجهی فعالیت دارند و فاصله میان اجزای داخلی آن ها بسیار کم است. ورود ذرات فلزی به این فاصله های محدود، شرایط روانکاری را مختل می کند و باعث سایش شدید می شود.

ذرات فلزی سخت می توانند مانند مواد ساینده عمل کنند. زمانی که این ذرات میان اجزای متحرک یاتاقان قرار می گیرند، روی سطوح غلتشی یا لغزشی خط و خش ایجاد می کنند. این خراش ها در ابتدا ممکن است بسیار کوچک باشند، اما با ادامه کار دستگاه عمیق تر شده و حرکت روان قطعات را مختل می کنند.

آسیب سطحی یاتاقان باعث افزایش اصطکاک می شود. افزایش اصطکاک نیز دمای قطعه و روغن را بالا می برد. حرارت زیاد می تواند ویژگی روانکاری روغن را کاهش دهد و در نتیجه، تماس فلز با فلز بیشتر شود. این وضعیت باعث می شود یاتاقان ذرات فلزی بیشتری تولید کند و حجم آلودگی در مدار افزایش یابد.

در یاتاقان های آسیب دیده، لقی شفت نیز بیشتر می شود. افزایش لقی می تواند باعث لرزش، صدای غیرعادی، ناهم محوری و وارد شدن فشار اضافی به کوپلینگ و آب بندها شود. در پمپ های صنعتی، خرابی یاتاقان گاهی به اندازه ای پیش می رود که شفت با اجزای داخلی پمپ تماس پیدا می کند و خسارت گسترده ای ایجاد می شود.

ذرات فلزی همچنین می توانند مسیرهای روغن کاری یاتاقان را مسدود کنند. اگر روغن کافی به سطح مورد نیاز نرسد، یاتاقان در وضعیت خشک یا نیمه خشک کار می کند. در این حالت، فرسودگی بسیار سریع تر رخ می دهد و احتمال گیرپاژ یا قفل شدن مجموعه افزایش پیدا می کند.

مقالات دیگر: فرآیند پر و خالی شدن آکومولاتورهای هیدرولیک چگونه انجام می‌شود؟

تأثیر براده و ذرات معلق بر عملکرد سوپاپ های هیدرولیکی

سوپاپ های هیدرولیکی قطعاتی بسیار حساس هستند که وظیفه کنترل فشار، جهت و مقدار جریان روغن را بر عهده دارند. بسیاری از سوپاپ ها دارای مسیرهای عبور روغن، فنرها، نشیمنگاه ها و قطعات متحرکی هستند که با تلرانس بسیار دقیق ساخته می شوند. وجود ذرات فلزی در روغن می تواند عملکرد این اجزا را به طور جدی مختل کند.

یکی از مشکلات رایج، گیر کردن بخش متحرک سوپاپ است. ذرات فلزی ممکن است در فاصله میان بخش متحرک و بدنه قرار بگیرند و حرکت آن را کند، ناپایدار یا متوقف کنند. در چنین وضعیتی، سوپاپ ممکن است به فرمان سیستم پاسخ ندهد یا با تاخیر عمل کند.

اگر ذرات روی نشیمنگاه سوپاپ قرار بگیرند، بسته شدن کامل آن امکان پذیر نخواهد بود. در نتیجه، روغن از مسیر ناخواسته عبور می کند و نشتی داخلی به وجود می آید. نشتی داخلی باعث افت فشار، کاهش توان عملگرها، افزایش دمای روغن و مصرف بیشتر انرژی می شود.

ذرات فلزی می توانند لبه های دقیق سوپاپ را نیز فرسوده کنند. تغییر شکل لبه ها و خراش روی سطوح آب بندی باعث می شود سوپاپ نتواند جریان را با دقت کنترل کند. برای مثال، سوپاپ کنترل فشار ممکن است دیر باز شود، زودتر از حد لازم باز شود یا نتواند فشار مدار را در مقدار تنظیم شده نگه دارد.

آلودگی در سوپاپ های کنترل جهت نیز ممکن است باعث حرکت ناخواسته جک یا توقف عملگر در موقعیت نامناسب شود. این وضعیت در دستگاه هایی که بارهای سنگین، قالب های صنعتی یا تجهیزات حساس را جابه جا می کنند، می تواند خطرهای ایمنی و خسارت عملیاتی ایجاد کند.

مقالات دیگر: تفاوت شیر گالتک دستی و اتوماتیک چیست؟

نشانه های وجود آلودگی فلزی در مدار و قطعات متحرک

یکی از نخستین نشانه های آلودگی فلزی، تغییر ظاهر روغن است. روغن ممکن است تیره تر شود، درخشش غیرعادی پیدا کند یا هنگام مشاهده زیر نور، ذرات ریز براق در آن دیده شوند. البته همه ذرات فلزی با چشم قابل مشاهده نیستند و برخی از آن ها تنها با آزمایش روغن مشخص می شوند.

افزایش دمای سیستم نیز می تواند نشانه وجود آلودگی باشد. ذرات فلزی باعث افزایش اصطکاک در پمپ، یاتاقان، سیلندر و سوپاپ ها می شوند. این اصطکاک انرژی را به گرما تبدیل می کند و دمای روغن را بالا می برد. داغ شدن غیرعادی روغن به مرور باعث افت کیفیت آن و تشدید فرسودگی قطعات خواهد شد.

لرزش و صدای غیرعادی نیز از علائم مهم هستند. صدای سایش، ضربه، زوزه یا تق تق در اطراف پمپ و یاتاقان ها می تواند به آسیب داخلی و وجود ذرات فلزی ارتباط داشته باشد. افزایش لرزش نیز ممکن است به دلیل سایش یاتاقان، لقی شفت یا آسیب دیدن اجزای دوار رخ دهد.

کاهش دقت حرکت جک ها و عملگرها از دیگر نشانه ها است. اگر جک با تاخیر حرکت می کند، سرعت آن یکنواخت نیست، در موقعیت مشخص توقف نمی کند یا زیر بار توان کافی ندارد، باید وضعیت سوپاپ ها و آلودگی روغن بررسی شود.

گرفتگی مکرر فیلتر نیز هشدار مهمی است. اگر فیلتر در فاصله زمانی کوتاه مسدود می شود، ممکن است مدار در حال تولید حجم زیادی از آلودگی باشد. در این شرایط، فقط تعویض فیلتر کافی نیست و باید منبع تولید ذرات فلزی شناسایی شود.

نقش فیلتر مناسب در جلوگیری از آسیب یاتاقان و سوپاپ

فیلتر روغن هیدرولیک یکی از اصلی ترین تجهیزات محافظتی در مدار است. وظیفه فیلتر، جداسازی ذرات جامد از روغن پیش از رسیدن آن ها به قطعات حساس است. انتخاب فیلتر مناسب می تواند عمر پمپ، یاتاقان، سوپاپ و آب بندها را افزایش دهد و هزینه های تعمیرات را کاهش دهد.

فیلتر باید بر اساس حساسیت سیستم، دبی روغن، فشار کاری، نوع قطعات و اندازه ذرات قابل حذف انتخاب شود. مدارهایی که دارای سوپاپ های دقیق، پمپ های پیستونی یا تجهیزات حساس هستند، به فیلتراسیون دقیق تری نیاز دارند. استفاده از فیلتر ضعیف در چنین سیستم هایی باعث می شود ذرات ریز از فیلتر عبور کنند و به اجزای داخلی آسیب بزنند.

محل نصب فیلتر نیز اهمیت دارد. فیلتر در مسیر مکش، فشار و برگشت روغن می تواند وظایف متفاوتی داشته باشد. فیلتر مسیر مکش از ورود ذرات درشت به پمپ جلوگیری می کند، اما نباید آن قدر محدودکننده باشد که جریان ورودی پمپ را کاهش دهد. فیلتر مسیر فشار، از قطعات حساس پس از پمپ محافظت می کند و فیلتر مسیر برگشت، ذرات تولیدشده در مدار را پیش از ورود دوباره روغن به مخزن جمع آوری می کند.

تعویض به موقع فیلتر ضروری است. فیلتر اشباع شده نمی تواند ذرات جدید را جذب کند و در برخی سیستم ها ممکن است مسیر عبور مستقیم روغن فعال شود. در این وضعیت، روغن آلوده بدون تصفیه به مدار بازمی گردد. بررسی نشانگر گرفتگی فیلتر و ثبت زمان تعویض آن، از اقدامات مهم نگهداری پیشگیرانه است.

فیلتر نمی تواند جایگزین رفع علت اصلی آلودگی باشد. اگر پمپ یا یاتاقان در حال تخریب باشد، فیلتر فقط بخشی از ذرات تولیدشده را جذب می کند. بنابراین در صورت مشاهده براده زیاد در فیلتر، باید قطعات تولیدکننده آلودگی نیز بررسی و تعمیر شوند.

مقالات دیگر: شیر گالتک در کارخانه ها چه نقشی دارد؟

ارتباط سایش داخلی قطعات با افزایش آلودگی فلزی

سایش داخلی قطعات و آلودگی فلزی رابطه ای مستقیم و دوطرفه دارند. سایش باعث تولید ذرات فلزی می شود و ذرات فلزی نیز سایش قطعات را افزایش می دهند. این چرخه اگر کنترل نشود، می تواند در مدت کوتاهی عملکرد کل سیستم را دچار مشکل کند.

در مرحله نخست، ممکن است یک قطعه مانند پمپ، یاتاقان یا سیلندر به علت عمر بالا، روغن نامناسب، فشار بیش از حد یا روانکاری ضعیف دچار فرسودگی شود. با جدا شدن ذرات ریز از سطح این قطعه، روغن آلوده می شود. ذرات آلوده سپس از مسیر جریان عبور کرده و وارد قطعات دیگر می شوند.

هنگامی که این ذرات وارد فاصله های بسیار کم میان قطعات متحرک می شوند، روی سطح آن ها خراش ایجاد می کنند. خراش ها باعث افزایش لقی می شوند و افزایش لقی، نشتی داخلی را بالا می برد. نشتی داخلی دمای روغن را افزایش می دهد و کاهش گرانروی روغن نیز سایش را بیشتر می کند.

سایش شدید می تواند اندازه ذرات فلزی را بزرگ تر کند. ذرات بزرگ تر ممکن است در سوپاپ ها گیر کنند، مجراهای باریک را مسدود کنند یا به سطح قطعات ضربه بزنند. در این مرحله، عملکرد سیستم معمولا ناپایدار می شود و خرابی ها با سرعت بیشتری گسترش پیدا می کنند.

به همین دلیل، مشاهده حتی مقدار کم براده فلزی در روغن یا فیلتر باید جدی گرفته شود. این ذرات فقط یک آلودگی ساده نیستند، بلکه می توانند نشانه اولیه فرسودگی قطعات داخلی باشند.

مقالات دیگر: اجزای اصلی شیر بالابری هیدرولیک و نقش هر کدام

روش های شناسایی آلودگی در روغن و مدار هیدرولیک

بازرسی چشمی روغن یکی از روش های اولیه شناسایی آلودگی است. برای این کار، نمونه روغن باید در ظرفی تمیز و شفاف بررسی شود. وجود درخشش فلزی، ذرات براق، تیرگی غیرعادی یا ته نشینی مواد در کف ظرف می تواند نشانه آلودگی باشد. با این حال، بسیاری از ذرات آسیب رسان بسیار ریز هستند و با چشم دیده نمی شوند.

بررسی فیلترهای تعویض شده نیز روش مهمی است. باز کردن فیلتر و مشاهده مواد جمع شده در آن می تواند اطلاعاتی درباره وضعیت مدار ارائه دهد. وجود براده براق، ذرات تیره، قطعات ریز فلزی یا حجم غیرعادی از آلودگی، نیاز به بررسی دقیق تر پمپ، یاتاقان ها و سوپاپ ها را نشان می دهد.

استفاده از آهنربا برای بررسی نمونه روغن نیز می تواند مفید باشد. اگر ذرات موجود در روغن به آهنربا جذب شوند، احتمال فلزی بودن آن ها زیاد است. این روش ساده است، اما نمی تواند نوع، اندازه و مقدار دقیق آلودگی را مشخص کند.

آزمایش روغن، دقیق ترین روش برای ارزیابی وضعیت آلودگی است. در این بررسی، میزان ذرات، اندازه آن ها، نوع فلز، وجود آب، تغییر کیفیت روغن و نشانه های سایش داخلی مشخص می شود. مقایسه نتایج آزمایش در بازه های زمانی مختلف، به شناسایی روند خرابی کمک می کند.

کنترل فشار، دما، لرزش و صدای دستگاه نیز باید هم زمان انجام شود. اگر آلودگی روغن با افزایش دما، افت فشار، لرزش یا عملکرد نامنظم سوپاپ همراه باشد، احتمال وجود سایش داخلی و آسیب جدی بیشتر خواهد بود.

راهکارهای عملی برای کنترل ذرات فلزی در سیستم

کنترل آلودگی فلزی با پیشگیری از تولید ذرات آغاز می شود. استفاده از روغن هیدرولیک مناسب، نگهداری روغن در شرایط تمیز، کنترل دمای کاری و رعایت فشار طراحی، نقش مهمی در کاهش سایش قطعات دارند. روغن باید با مشخصات مورد نیاز دستگاه هماهنگ باشد و در زمان مناسب تعویض شود.

تعویض منظم فیلترها و استفاده از فیلتر با ظرفیت مناسب ضروری است. فیلتر باید بتواند ذرات متناسب با حساسیت سیستم را جذب کند. همچنین مسیرهای فیلتر باید به صورت دوره ای بررسی شوند تا گرفتگی یا آسیب به بدنه فیلتر موجب عبور آلودگی به مدار نشود.

در زمان تعمیرات، همه قطعات، ابزارها، شیلنگ ها و اتصالات باید کاملا تمیز باشند. باز گذاشتن مخزن روغن، استفاده از قیف آلوده، باز کردن لوله ها در محیط پرگرد و غبار یا نصب قطعات بدون شستشو، احتمال ورود آلودگی را افزایش می دهد. روغن جدید نیز باید از ظرف تمیز و دربسته به مخزن منتقل شود.

بازرسی منظم پمپ، یاتاقان، شفت و سوپاپ ها می تواند منبع تولید ذرات را پیش از گسترش خرابی شناسایی کند. اگر فیلتر حاوی براده فلزی است، باید فقط به تعویض آن اکتفا نکرد و علت ایجاد براده را پیدا کرد. ادامه کار دستگاه با قطعه در حال فرسودگی، حجم آلودگی را افزایش می دهد.

کنترل ورود آب و رطوبت نیز اهمیت زیادی دارد. درپوش مناسب برای مخزن، بررسی آب بندی ها و نگهداری روغن در محیط خشک، از خوردگی داخلی و تولید ذرات ناشی از زنگ زدگی جلوگیری می کند. اجرای یک برنامه منظم برای نمونه برداری از روغن، بررسی فیلتر و ثبت وضعیت عملکرد دستگاه، بهترین روش برای کنترل بلندمدت آلودگی فلزی است.

نتیجه گیری

ذرات فلزی از خطرناک ترین آلودگی ها در سیستم های هیدرولیک هستند، زیرا می توانند به سرعت به یاتاقان ها، سوپاپ ها، پمپ، سیلندر و آب بندها آسیب وارد کنند. این ذرات معمولا از سایش داخلی قطعات، خرابی پمپ، فرسودگی یاتاقان، خوردگی، تعمیرات غیراصولی و عملکرد نامناسب فیلترها وارد مدار می شوند.

ذرات فلزی با ایجاد خراش، افزایش اصطکاک، بالا بردن دمای روغن، گرفتگی مجراها و آسیب به سطوح آب بندی، عملکرد سیستم را کاهش می دهند. آسیب به یاتاقان ها باعث لرزش و لقی شفت می شود و آلودگی سوپاپ ها نیز می تواند افت فشار، حرکت نامنظم عملگرها و نشتی داخلی را به دنبال داشته باشد.

انتخاب فیلتر مناسب، تعویض به موقع آن، نمونه برداری از روغن، بررسی دوره ای قطعات و رعایت پاکیزگی در زمان تعمیرات، مهم ترین اقدامات برای کنترل آلودگی فلزی هستند. رسیدگی سریع به وجود براده در روغن یا فیلتر، از گسترش خرابی جلوگیری می کند و عمر مفید تجهیزات هیدرولیکی را افزایش می دهد.

سوالات متداول

آیا وجود مقدار کم براده فلزی در فیلتر طبیعی است؟
مقدار بسیار کم ذرات در برخی تجهیزات قدیمی ممکن است دیده شود، اما افزایش براده یا مشاهده ذرات درشت فلزی می تواند نشانه سایش غیرعادی باشد و باید بررسی شود.

آیا تعویض فیلتر برای رفع آلودگی فلزی کافی است؟
خیر. فیلتر ذرات موجود را جذب می کند، اما اگر منبع تولید براده مانند پمپ یا یاتاقان آسیب دیده باشد، باید علت اصلی نیز برطرف شود.

چرا ذرات فلزی باعث داغ شدن سیستم هیدرولیک می شوند؟
ذرات فلزی اصطکاک میان قطعات متحرک را افزایش می دهند. افزایش اصطکاک، بخشی از انرژی سیستم را به گرما تبدیل می کند و دمای روغن بالا می رود.

کدام قطعات هیدرولیکی بیشتر در برابر آلودگی فلزی حساس هستند؟
سوپاپ های دقیق، پمپ ها، یاتاقان ها، آب بندها، سیلندرها و قطعات دارای فاصله داخلی کم، بیشتر در معرض آسیب ذرات فلزی قرار دارند.

چگونه می توان وجود ذرات فلزی در روغن را تشخیص داد؟
بازرسی نمونه روغن، بررسی مواد داخل فیلتر، استفاده از آهنربا و انجام آزمایش روغن از روش های شناسایی آلودگی فلزی هستند.
