فرآیند پر و خالی شدن آکومولاتورهای هیدرولیک چگونه انجام می‌شود؟

آکومولاتور هیدرولیک یکی از مهم ترین اجزای مدارهای هیدرولیکی است که نقش آن در ذخیره انرژی، تثبیت فشار، جبران نشتی و کمک به عملکرد نرم و پایدار سیستم بسیار حیاتی است. در بسیاری از مدارهای صنعتی، ماشین آلات سنگین، تجهیزات راهسازی، پرس های هیدرولیکی و سامانه های کنترل دقیق، آکومولاتور همان قطعه ای است که بین لحظات پرفشار و کم فشار تعادل ایجاد می کند. اگر این قطعه به درستی انتخاب و تنظیم شود، مدار هیدرولیک با بازده بالاتر و تنش کمتر کار می کند و اگر دچار اختلال شود، کل سیستم ممکن است با نوسان فشار، کاهش توان یا حتی توقف ناگهانی روبه رو شود.

شناخت فرآیند پر و خالی شدن آکومولاتور فقط برای تعمیرکاران و طراحان سیستم مهم نیست، بلکه برای اپراتورها و مصرف کنندگان تجهیزات هیدرولیکی هم اهمیت دارد. زیرا رفتار این قطعه مستقیما روی عملکرد کل مدار اثر می گذارد. در زمان شارژ، انرژی به شکل فشار سیال یا فشار گاز درون آکومولاتور ذخیره می شود و در زمان دشارژ، همان انرژی دوباره به مدار باز می گردد. این چرخه ساده در ظاهر، از نظر فنی به عواملی مانند فشار پیش شارژ، نوع آکومولاتور، دمای کاری، سرعت جریان و وضعیت اجزای داخلی وابسته است. در ادامه این مقاله، ساز و کار کامل پر و خالی شدن آکومولاتور هیدرولیک را مرحله به مرحله بررسی می کنیم.

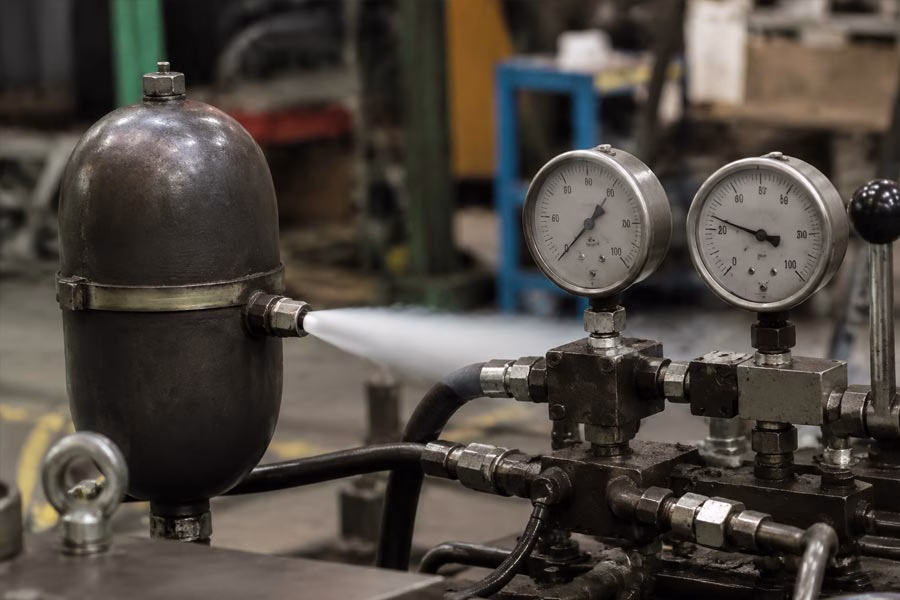

آکومولاتور هیدرولیک چیست و چگونه کار می‌کند؟

آکومولاتور هیدرولیک یک مخزن ذخیره انرژی است که در مدار هیدرولیک برای نگهداری موقت سیال تحت فشار یا انرژی فشرده شده به کار می رود. این قطعه معمولا از یک بدنه مقاوم، یک بخش جداکننده داخلی و یک سیال یا گاز فشرده تشکیل می شود. هدف اصلی آن این است که وقتی پمپ در حال تولید فشار اضافی است، بخشی از انرژی را ذخیره کند و زمانی که مدار به دبی یا فشار بیشتری نیاز دارد، آن انرژی را به سیستم برگرداند. به زبان ساده، آکومولاتور مانند یک مخزن تنفس برای مدار هیدرولیک عمل می کند و اجازه می دهد سیستم در شرایط مختلف، پایدارتر کار کند.

ساختار عملکردی آکومولاتور بر اساس تعادل میان فشار گاز و فشار روغن استوار است. در بسیاری از مدل ها، یک تیوپ، دیافراگم یا پیستون، فضای گاز و سیال را از هم جدا می کند. وقتی فشار روغن در مدار بالا می رود، روغن وارد آکومولاتور می شود و گاز را فشرده می کند. این فشرده سازی همان مرحله پر شدن است. سپس در زمان افت فشار یا نیاز به انرژی اضافی، گاز منبسط می شود و روغن را دوباره به مدار باز می گرداند. به همین دلیل آکومولاتور نه تنها یک ذخیره کننده انرژی، بلکه یک عنصر تعادل بخش در مدار محسوب می شود.

مقالات دیگر: شناخت انواع شیر های کنترل جهت هیدرولیک

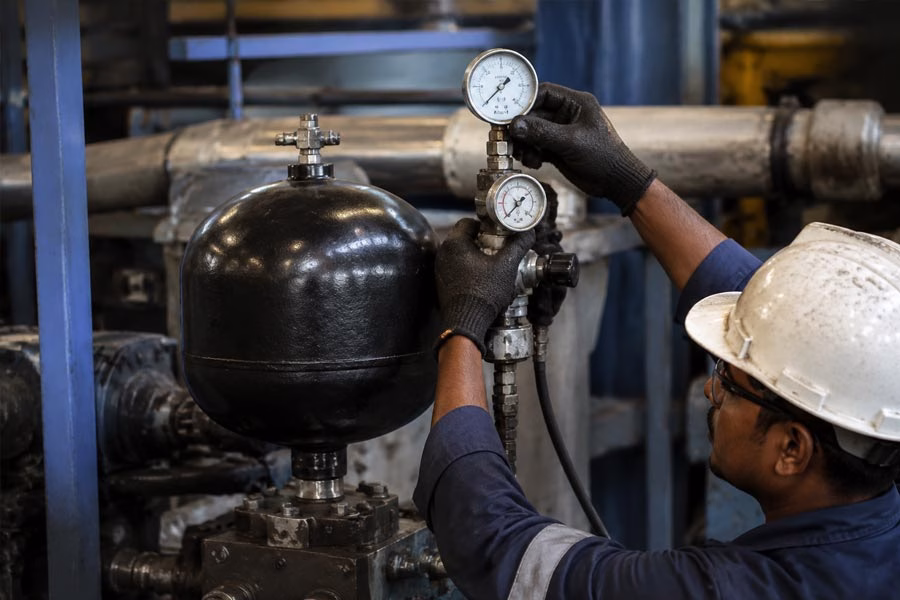

مکانیزم شارژ آکومولاتور در سیستم هیدرولیک

فرآیند شارژ آکومولاتور زمانی آغاز می شود که فشار مدار از فشار پیش شارژ آن بیشتر شود. در این لحظه، شیر یا مسیر ارتباطی اجازه می دهد روغن وارد فضای آکومولاتور شود. با ورود روغن، حجم گاز کاهش پیدا می کند و گاز داخل محفظه متراکم می شود. این تراکم تا جایی ادامه دارد که فشار داخلی به سطح مورد نظر برسد یا فشار سیستم به نقطه تعادل برسد. در این حالت، انرژی درون گاز فشرده شده ذخیره می شود و آکومولاتور آماده آزادسازی آن در زمان مناسب خواهد بود.

نکته مهم در شارژ آکومولاتور این است که این فرآیند باید تدریجی و کنترل شده انجام شود. اگر ورود روغن به صورت ناگهانی یا با ضربه فشار صورت گیرد، ممکن است به تیوپ، دیافراگم یا پیستون داخلی آسیب برسد. همچنین سرعت شارژ باید با طراحی مدار سازگار باشد تا آکومولاتور دچار گرم شدن، لرزش یا فشار بیش از حد نشود. در سیستم های صنعتی، معمولا از شیرهای کنترل فشار و دبی برای مدیریت شارژ استفاده می شود تا آکومولاتور در بازه ای ایمن و قابل پیش بینی پر شود. این کنترل دقیق، نقش مهمی در افزایش عمر مفید و عملکرد پایدار قطعه دارد.

مقالات دیگر: گلند جک هیدرولیک چیست و چه وظیفه ای دارد؟

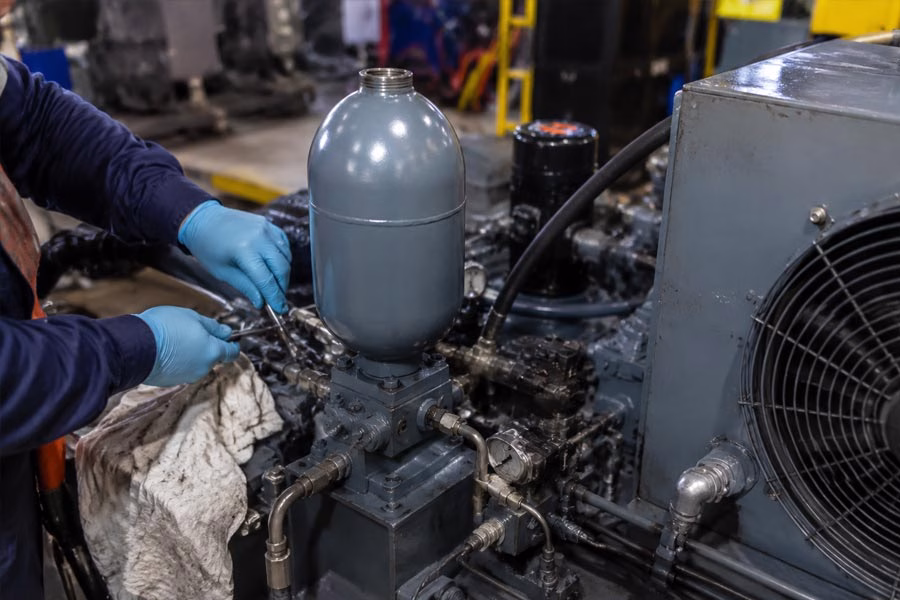

فرآیند تخلیه انرژی در مدار هیدرولیک

تخلیه یا دشارژ آکومولاتور زمانی رخ می دهد که فشار مدار کاهش پیدا کند یا مصرف کننده هیدرولیکی به دبی اضافی نیاز داشته باشد. در این مرحله، گاز فشرده داخل آکومولاتور منبسط می شود و همین انبساط، روغن ذخیره شده را با فشار به مدار برمی گرداند. این بازگشت انرژی می تواند به تامین لحظه ای جریان کمک کند، شوک های هیدرولیکی را کاهش دهد یا حتی در برخی مدارها جایگزین بخشی از توان پمپ شود. به همین دلیل، آکومولاتور در زمان هایی که مصرف ناگهانی رخ می دهد، نقش پشتیبان بسیار مهمی دارد.

در عمل، تخلیه آکومولاتور فقط یک رهاسازی ساده انرژی نیست، بلکه باید مطابق با نیاز مدار و توسط شیرهای مناسب کنترل شود. اگر دشارژ به سرعت و بدون کنترل انجام شود، ممکن است افت فشار ناگهانی یا ضربه در سیستم ایجاد شود. از سوی دیگر، اگر دشارژ بسیار کند باشد، آکومولاتور نمی تواند در لحظه مورد نیاز به مدار کمک کند. بنابراین هماهنگی بین فشار گاز، حجم روغن ذخیره شده و وضعیت شیرهای کنترلی اهمیت زیادی دارد. در مدارهای دقیق، تخلیه باید به گونه ای باشد که هم فشار حفظ شود و هم از نوسان های مخرب جلوگیری شود.

مقالات دیگر: انواع محرک پمپ‌ های هیدرولیک و نقش آن‌ها در عملکرد سیستم

نقش پیش‌شارژ گازی در پر و خالی شدن

پیش شارژ گازی یکی از مهم ترین مفاهیم در عملکرد آکومولاتور هیدرولیک است. پیش شارژ به فشاری گفته می شود که قبل از ورود روغن، در بخش گازی آکومولاتور وجود دارد. این گاز معمولا نیتروژن است، زیرا خاصیت شیمیایی پایدار دارد و با روغن هیدرولیک واکنش ناخواسته نشان نمی دهد. فشار پیش شارژ تعیین می کند که آکومولاتور در چه لحظه ای شروع به پذیرش روغن کند و چه میزان انرژی بتواند در خود ذخیره داشته باشد. اگر این فشار به درستی تنظیم نشود، چرخه پر و خالی شدن به شکل مطلوب انجام نخواهد شد.

پیش شارژ پایین تر از حد لازم باعث می شود روغن بیش از اندازه وارد آکومولاتور شود و گاز بیش از حد فشرده گردد. این وضعیت می تواند به کاهش عمر قطعه و افت ایمنی منجر شود. از طرف دیگر، اگر پیش شارژ بیش از اندازه بالا باشد، روغن به سختی وارد آکومولاتور می شود و ظرفیت ذخیره انرژی کاهش می یابد. در نتیجه، انتخاب و تنظیم صحیح فشار پیش شارژ، پایه اصلی عملکرد درست آکومولاتور است. بسیاری از مشکلاتی که در مدار هیدرولیک دیده می شوند، نه از خرابی خود آکومولاتور، بلکه از تنظیم نادرست همین فشار اولیه ناشی می شوند.

مقالات دیگر: معرفی آکومولاتور هیدرولیک و انواع آن

تفاوت عملکرد آکومولاتورهای گازی و وزنی

آکومولاتورها از نظر مکانیزم عملکرد انواع مختلفی دارند، اما دو نوع بسیار شناخته شده آن، آکومولاتورهای گازی و وزنی هستند. در نوع گازی، انرژی از طریق فشرده شدن یک گاز مانند نیتروژن ذخیره می شود. این نوع آکومولاتور به دلیل وزن کمتر، ابعاد جمع و جور و پاسخ سریع، در اغلب مدارهای صنعتی و موبایل کاربرد دارد. در مقابل، آکومولاتور وزنی با استفاده از وزن مکانیکی و نیروی جاذبه کار می کند. در این مدل، فشار روغن با بالا بردن یک وزنه مقابله می کند و انرژی به شکل ارتفاع و وزن ذخیره می شود.

از نظر عملکرد، آکومولاتور گازی در سرعت پاسخ، انعطاف پذیری و نصب آسان برتری دارد. اما آکومولاتور وزنی به دلیل ساختار ساده تر از نظر تئوری و پایداری فشار در برخی کاربردهای خاص قدیمی تر یا سنگین تر، هنوز هم قابل استفاده است. البته مدل های وزنی به فضای زیادی نیاز دارند و معمولا برای سیستم های امروزی که محدودیت فضا و نیاز به واکنش سریع دارند، انتخاب اول نیستند. در فرآیند پر و خالی شدن، آکومولاتور گازی رفتار الاستیک تری دارد، در حالی که مدل وزنی رفتار خطی تر و مستقیم تری نشان می دهد. با این حال، در کاربردهای مدرن، نوع گازی به مراتب رایج تر و عملی تر است.

اثرات دما بر سیکل شارژ و دشارژ آکومولاتور

دما یکی از عوامل بسیار تاثیرگذار بر عملکرد آکومولاتور هیدرولیک است. گاز داخل آکومولاتور نسبت به تغییرات دما حساس است و بر اساس قانون گازها، با افزایش دما فشار آن بالا می رود و با کاهش دما فشار آن افت می کند. این تغییر فشار به طور مستقیم روی زمان شروع شارژ، ظرفیت ذخیره انرژی و نحوه تخلیه اثر می گذارد. به همین دلیل، آکومولاتوری که در یک دمای خاص به خوبی کار می کند، ممکن است در دمای بسیار پایین یا بالا رفتار متفاوتی نشان دهد.

در هوای سرد، فشار گاز کاهش می یابد و ممکن است آکومولاتور دیرتر وارد فاز شارژ شود یا مقدار بیشتری روغن در خود نگه دارد. این مسئله می تواند باعث اختلال در عملکرد دقیق مدار شود. در دمای بالا نیز فشار گاز افزایش می یابد و ممکن است ظرفیت ذخیره کاهش پیدا کند یا فشار کاری از حد مطلوب فراتر برود. علاوه بر این، دمای روغن نیز روی ویسکوزیته و سرعت جریان اثر می گذارد و این موضوع بر سرعت پر و خالی شدن تاثیر می گذارد. بنابراین، در سیستم هایی که در محیط های بسیار سرد یا بسیار گرم کار می کنند، باید تمهیدات حرارتی و طراحی مناسب برای حفظ عملکرد پایدار آکومولاتور در نظر گرفته شود.

چرا آکومولاتور برای سیستم هیدرولیک حیاتی است؟

آکومولاتور فقط یک قطعه کمکی نیست، بلکه در بسیاری از مدارها نقش حیاتی دارد. اولین و مهم ترین وظیفه آن، ذخیره انرژی برای استفاده در لحظات اوج مصرف است. این ویژگی باعث می شود پمپ مجبور نباشد همیشه با حداکثر ظرفیت کار کند و همین امر به کاهش مصرف انرژی و استهلاک کمک می کند. دومین نقش مهم آکومولاتور، جذب ضربه های فشار و کاهش نوسانات ناگهانی در مدار است. در سیستم هایی که باز و بسته شدن شیرها یا حرکت سریع عملگرها ایجاد شوک می کند، آکومولاتور می تواند مثل یک ضربه گیر عمل کند.

علاوه بر این، آکومولاتور در جبران نشتی داخلی، حفظ فشار اضطراری و ایجاد پاسخ سریع در زمان قطع پمپ نیز بسیار مهم است. در برخی سیستم ها، اگر پمپ به طور ناگهانی از کار بیفتد، آکومولاتور می تواند برای مدت کوتاهی فشار لازم را حفظ کند تا فرایند ایمن متوقف شود. در سامانه های ترمز، قفل ایمنی، ماشین آلات سنگین و تجهیزات حساس، این نقش می تواند از بروز خسارت جدی جلوگیری کند. به همین علت، آکومولاتور را باید یکی از اجزای کلیدی ایمنی و کارایی مدار هیدرولیک دانست.

روش‌های بهینه‌سازی سرعت پر و خالی شدن

برای اینکه آکومولاتور عملکردی بهینه داشته باشد، باید سرعت پر و خالی شدن آن به دقت تنظیم شود. یکی از مهم ترین روش ها، انتخاب درست فشار پیش شارژ است. همان طور که پیش تر گفته شد، اگر این فشار نامناسب باشد، سیکل شارژ و دشارژ دچار اختلال می شود. روش دیگر، استفاده از شیرهای کنترل دبی و فشار مناسب است تا ورود و خروج روغن به آکومولاتور به صورت نرم و حساب شده انجام شود. این کنترل مانع از ایجاد شوک، افزایش دما و فرسایش اجزای داخلی می شود.

علاوه بر این، انتخاب حجم مناسب آکومولاتور نسبت به نیاز واقعی سیستم اهمیت زیادی دارد. اگر حجم قطعه کمتر از حد لازم باشد، چرخه پر و خالی شدن بسیار سریع و فرسایشی می شود. اگر حجم بیش از حد بزرگ باشد، پاسخ آن کند خواهد شد و ممکن است عملا نتواند در زمان مناسب به مدار کمک کند. همچنین نگهداری منظم، بررسی سلامت گاز، بازرسی نشتی و کنترل کیفیت روغن، از دیگر عواملی هستند که به بهینه ماندن عملکرد کمک می کنند. در نهایت، طراحی صحیح مدار و هماهنگی بین پمپ، شیرها و آکومولاتور، مهم ترین شرط برای عملکرد نرم و پایدار است.

علائم خرابی در چرخه شارژ و دشارژ

خرابی آکومولاتور معمولا با نشانه هایی در عملکرد مدار خود را نشان می دهد. یکی از رایج ترین علائم، نوسان غیرعادی فشار در سیستم است. اگر آکومولاتور نتواند به درستی شارژ یا دشارژ شود، فشار مدار ممکن است به طور ناگهانی بالا و پایین برود. نشانه دیگر، شنیدن ضربه یا صدای غیرمعمول در زمان کارکرد سیستم است. این صداها می توانند به دلیل افت عملکرد آکومولاتور در جذب شوک یا تخلیه نامنظم انرژی ایجاد شوند.

کاهش سرعت پاسخ عملگرها، افزایش دمای روغن، نیاز مکرر به روشن شدن پمپ و مشاهده نشتی در اطراف بدنه یا اتصالات از دیگر نشانه های اختلال در چرخه پر و خالی شدن هستند. در آکومولاتورهای گازی، کاهش فشار پیش شارژ یا پارگی تیوپ از مشکلات بسیار رایج است. در آکومولاتورهای پیستونی نیز سایش آب بندی یا گیر کردن پیستون می تواند مانع از عملکرد صحیح شود. اگر این نشانه ها به موقع شناسایی نشوند، ممکن است به آسیب جدی تر به پمپ، شیرها و سایر اجزای مدار منجر شوند. بنابراین تشخیص زودهنگام علائم خرابی، نقش مهمی در جلوگیری از توقف سیستم و هزینه های تعمیرات سنگین دارد.

سخن پایانی

فرآیند پر و خالی شدن آکومولاتورهای هیدرولیک، یکی از بنیادی ترین جنبه های عملکرد این قطعه در مدارهای هیدرولیکی است. این چرخه در ظاهر ساده است، اما در عمل به مجموعه ای از عوامل فنی مانند فشار پیش شارژ، نوع آکومولاتور، دما، سرعت دبی و کیفیت اجزای داخلی وابسته است. وقتی آکومولاتور به درستی شارژ و تخلیه شود، می تواند انرژی را ذخیره کند، نوسانات فشار را کاهش دهد، از پمپ پشتیبانی کند و ایمنی کل سیستم را بالا ببرد. به همین دلیل، آشنایی با ساز و کار آن برای همه کسانی که با سیستم های هیدرولیکی سروکار دارند ضروری است.

در نهایت باید گفت که آکومولاتور زمانی بهترین عملکرد را دارد که به عنوان یک جزء کاملا مهندسی شده و نه صرفا یک مخزن اضافی دیده شود. انتخاب درست، تنظیم صحیح و نگهداری اصولی، سه شرط اصلی برای بهره برداری موفق از آن هستند. اگر این موارد رعایت شوند، آکومولاتور می تواند سال ها در خدمت سیستم بماند و راندمان، پایداری و ایمنی مدار هیدرولیک را به شکل قابل توجهی افزایش دهد.

سوالات متداول

آکومولاتور هیدرولیک دقیقا چه کاری انجام می دهد؟
آکومولاتور انرژی هیدرولیکی را ذخیره می کند و در زمان نیاز دوباره به مدار باز می گرداند. همچنین به تثبیت فشار، جذب شوک و جبران نوسان های سیستم کمک می کند.

فشار پیش شارژ آکومولاتور باید چقدر باشد؟
فشار پیش شارژ به نوع آکومولاتور و شرایط مدار بستگی دارد، اما باید با دقت و طبق دستورالعمل سازنده تنظیم شود. مقدار نادرست آن می تواند عملکرد شارژ و دشارژ را مختل کند.

چرا آکومولاتور در زمان داغ شدن سیستم بهتر یا بدتر کار می کند؟
چون دمای گاز و روغن روی فشار داخلی و ویسکوزیته سیال اثر می گذارد. افزایش یا کاهش دما می تواند رفتار شارژ و تخلیه را تغییر دهد.

از کجا بفهمیم آکومولاتور خراب شده است؟
نوسان فشار، صدای غیرعادی، کاهش سرعت عملگرها، نشتی و افزایش دمای روغن از نشانه های رایج خرابی آکومولاتور هستند.

آیا آکومولاتور بدون گاز هم کار می کند؟
خیر، در آکومولاتورهای گازی، وجود گاز فشرده برای ذخیره انرژی ضروری است. بدون پیش شارژ گازی، این قطعه عملا کارکرد اصلی خود را از دست می دهد.
