چرا پمپ پیستونی می لرزد؟ ۵ نشانه خرابی که باید همین حالا بررسی کنید

لرزش در پمپ پيستوني معمولا از آن علامت هايي است که خيلي ها اولش جدي نمي گيرند. دستگاه هنوز کار مي کند، فشار هم گاهي خوب است، پس وسوسه مي شويم بگوييم «چيز مهمي نيست». اما واقعيت اين است که لرزش در پمپ پيستوني، مثل تب در بدن است؛ خودش بيماري نيست، ولي تقريبا هميشه دارد خبر مي دهد يک جاي کار درست پيش نمي رود.
مشکل اينجاست که پمپ هاي پيستوني به خاطر تلرانس هاي دقيق، فشارهاي بالا و حساسيت به آلودگي و هوا، وقتي وارد فاز لرزش غيرعادي مي شوند، معمولا زنجيره اي از خرابي ها پشت سر هم شروع مي شود. در اين مقاله قرار است با دلایل اصلی لرزش پمپ پيستوني بیش تر آشنا شویم. اگر پمپتان زير بار مي لرزد، اگر صدايش عوض شده، اگر فشار مثل قبل پايدار نيست، يا اگر دماي روغن بالا ميرود، اين متن دقيقا براي شماست.

چرا لرزش پمپ پیستونی یک علامت هشدار مهم است؟

قبل از اينکه وارد نشانه ها شويم، بايد يک نکته را روشن کنيم: لرزش پمپ پيستوني فقط يک «حس» يا «صدا» نيست، يک داده است. داده اي که اگر درست خوانده شود، خيلي زودتر از آنکه پمپ قفل کند يا بوش ها بسوزند، به شما مي گويد چه اتفاقي در حال افتادن است. فرق پمپ پيستوني با خيلي از تجهيزات ديگر اين است که لرزش در آن معمولا مستقيم به شرايط هيدروليک و مکانيک گره خورده؛ يعني هم مي تواند از سمت روغن و مکش و کاويتاسيون بيايد و یا این که ایراد از کوپلينگ و ناهمراستايي و ياتاقان باشد.
وقتي پمپ پيستوني مي لرزد، معمولا يکي از اين دو سناريو در حال رخ دادن است. يا نيروي تناوبي و ضربه اي در داخل پمپ بالا رفته (مثلا به خاطر هوا، کاويتاسيون، گير کردن پيستون ها، خرابي صفحه سوپاپ يا پالس هاي فشار)، يا اينکه پمپ دارد به صورت مکانيکي در برابر تراز نبودن، شل بودن پايه يا بد جا نشستن کوپلينگ واکنش نشان مي دهد. هر دو سناريو اگر ادامه پيدا کنند، به جاي اينکه فقط «لرزش» بمانند، تبديل به خرابي هاي پرهزينه مي شوند. خوردگي سواش پليت، ترک در بدنه، پارگي اورينگ ها، نشت، و در نهايت از کار افتادن کامل از مهم ترین این آسیب هاست.
اهميت ديگر لرزش پمپ پيستوني اين است که معمولاً با يک مشکل تنها نمي آيد. مثلا اگر مکش ضعيف باشد، کاويتاسيون ايجاد مي شود، کاويتاسيون باعث ضربه هاي ريز ميشود، ضربه ها صدا و لرزش توليد مي کنند، همان لرزش باعث شل شدن اتصالات و خراب شدن کوپلينگ مي شود، و بعد از مدتي شما با چند خرابي همزمان روبه رو مي شويد. پس اگر مي خواهيد قبل از سنگين شدن خسارت جلويش را بگيريد، بايد لرزش را به عنوان يک هشدار اوليه جدي بگيريد و به جاي حدس، با نشانه هاي قابل سنجش جلو برويد.

بیشتر بخوانید : پمپ پیستونی دبی متغیر چیست و چه زمانی به درد می خورد؟

۵ نشانه ای که همراه لرزش، خرابی پمپ را تأیید می کنند

اگر فقط يک لرزش خفيف احساس ميکنيد، ممکن است هنوز با يک مشکل ساده مثل شل بودن پايه يا لرزش طبيعي سيستم مواجه باشيد. اما وقتي چند نشانه کنار هم قرار مي گيرند، ديگر بحث «طبيعي بودن» نيست. اينجا پنج نشانه مهم را مي گويم که اگر همراه با لرزش پمپ پيستوني ديديد، احتمال خرابي يا شروع خرابي بالاست و بايد همان لحظه بررسي را جدي کنيد. هدف اين است که با نگاه به رفتار فشار، دما، صدا، نشت و عملکرد، تشخيصتان از حدس به تشخيص نزديک شود.
اولین نشانه نوسان فشار و ضربان دار شدن مدار است. در پمپ پيستوني سالم، فشار در محدوده تنظيم شده نسبتا پايدار مي ماند. اگر عقربه فشار مدام بالا و پايين ميپرد، يا حس ميکنيد عملگرها تکه تکه و ضربه اي حرکت ميکنند، اين معمولا با لرزش پمپ پيستوني همزمان مي شود. اين حالت مي تواند از ورود هوا، کاويتاسيون، خرابي کنترلر فشار، يا سائيدگي داخلي شروع شود.

دومین نشانه بالا رفتن دماي روغن يا داغ شدن بدنه پمپ بيش از حد معمول است. وقتي پمپ پيستوني دچار سايش داخلي يا نشت داخلي شود، انرژي به جاي توليد دبي مفيد، به گرما تبديل مي شود. اگر همراه با لرزش، دماي روغن نسبت به قبل سريع تر بالا مي رود يا بعد از مدتي کوتاه بوي روغن داغ حس مي کنيد، اين زنگ خطر جدي است.

علامت سوم تغيير صدا، مخصوصا صداي تق تق، خش خش يا جيغ است. صداي کاويتاسيون معمولا شبيه شن ريختن يا تق تق ريز است. صداي ناهمراستايي و ياتاقان بيشتر حالت زوزه يا غرغر دارد. وقتي لرزش پمپ پيستوني با تغيير واضح صدا همراه مي شود، يعني منبع ارتعاش به مرحله اي رسيده که قابل شنيدن شده و اين معمولا ديرتر از مرحله اوليه است.

نشانه چهارم نشتي جديد يا بدتر شدن نشتي از کاسه نمد، اورينگ ها يا اتصالات است. لرزش مداوم باعث ميشود اتصالات شل شوند و آب بندها زير فشار متناوب له شوند. اگر قبل تر نشتي نداشتيد و حالا همراه با لرزش پمپ پيستوني، قطره قطره روغن ديده مي شود، بايد هم مکانيک نصب و هم فشارهاي غيرعادي را بررسي کنيد.

نشانه پنجم افت توان يا کند شدن دستگاه زير بار است. گاهي پمپ هنوز فشار را نشان مي دهد، اما دبي واقعي کم شده و عملگرها مثل قبل جان ندارند. وقتي همزمان لرزش پمپ پيستوني را داريد و عملکرد افت ميکند، احتمال نشت داخلي، گير کردن کنترلر جابجايي، يا آسيب مجموعه پيستون ها بالاتر مي رود.

براي جمع بندي اين بخش، اگر دو يا سه مورد از اين نشانه ها را کنار لرزش داريد، بهتر است موضوع را «عيب در حال رشد» فرض کنيد و توجه داشته باشید که این علامت ها بی دلیل بروز نمی کنند.

بیشتر بخوانید : از صدای غیرعادی تا افت فشار: علائم هشدار پمپ پیستونی

نقش کاویتاسیون و هوادهی در لرزش غیرعادی پمپ

خيلي وقت ها منشا اصلي لرزش پمپ پيستوني، نه از خود قطعات مکانيکي، بلکه از شرايط مکش و کيفيت ورود روغن به پمپ مي آيد. کاويتاسيون و هوادهي دو اسم شبيه هم هستند که در عمل هم گاهي با هم رخ ميدهند، اما ماهيتشان فرق دارد. نتيجه مشترکشان هم يک چيز است. پمپ به جاي اينکه روغن يکدست و فشرده تحويل بگيرد، با حباب و خلا و ضربه روبه رو مي شود و همين ضربه ها تبديل به لرزش و صدا مي شوند.
کاويتاسيون وقتي رخ مي دهد که فشار در خط مکش آنقدر پايين بيايد که روغن در نقاط موضعي شروع به بخار شدن بکند. حباب هاي بخار وارد ناحيه فشار بالاتر مي شوند و ناگهان مي ترکند. ترکيدن ميکروسکوپي حباب ها، مثل چکش هاي ريز به سطح فلزي مي کوبد. اگر اين روند ادامه دار باشد، هم لرزش پمپ پيستوني بيشتر مي شود، هم سطح قطعات داخلي مثل صفحه سوپاپ و سيلندر بلاک آسيب مي بيند.
هوادهي يا ورود هوا، داستان ديگري دارد. اينجا هوا از بيرون وارد سيستم مي شود، مثلا از شيلنگ مکش ترک خورده، اورينگ شل، اتصالات بد آب بندي شده، سطح روغن پايين مخزن، يا برگشت روغن با کف زياد. هوا در روغن فشرده ميشود و دوباره منبسط مي شود و اين خاصيت فنري، فشار را نوساني مي کند. نتيجه اش همان چيزي است که شما حس مي کنيد. ضربان، لرزش، و بعضي وقت ها يک صداي خفه و نامنظم مهم ترین نشانه هایی است که بروز می کند.
براي اينکه اين بخش کاربردي باشد، يک تصوير ذهني بسازيم. فرض کنيد پمپ پيستوني مثل قلب است. اگر خون به اندازه کافي و بدون حباب به قلب نرسد، قلب مجبور است با زور بيشتري کار کند و ضربانش بي نظم مي شود. در پمپ هم همين است. وقتي مکش درست نيست، پمپ «گرسنه» ميشود، و لرزش پمپ پيستوني عملا فرياد کمک آن است.

يک بار هم اين را در نظر بگيريد که کاويتاسيون و هوادهي مي توانند همزمان رخ دهند. مثلا مکش ضعيف باعث افت فشار و کاويتاسيون مي شود، و همان مکش ضعيف ممکن است از يک نشتي کوچک هوا هم هوا بکشد. در اين حالت علائم معمولا شديدتر و سرعت خرابي بالاتر است.

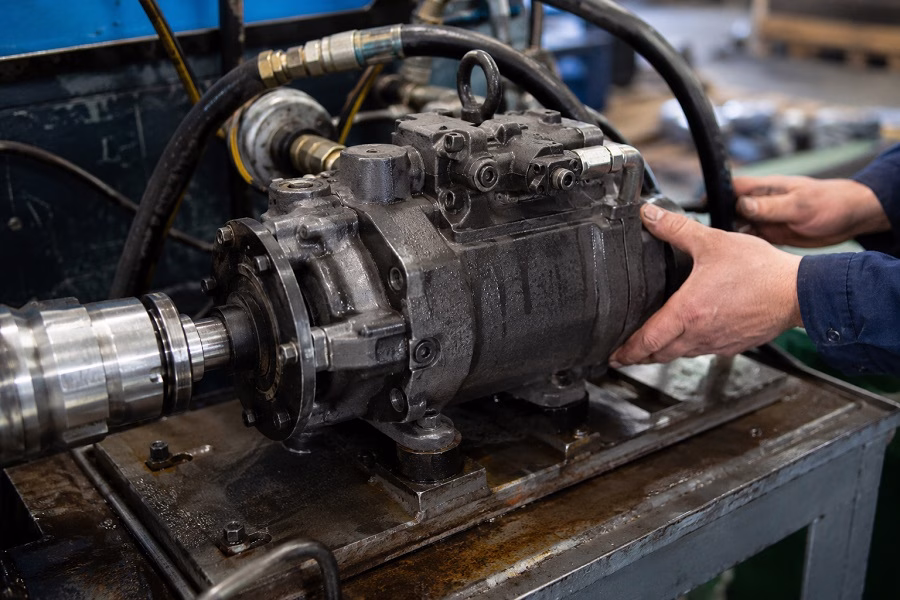

تأثیر کوپلینگ، ناهمراستایی و پایه نامناسب بر ارتعاش

بعضي لرزش ها اصلا ربط مستقيم به روغن و کاويتاسيون ندارند. گاهي پمپ سالم است، اما نصب بد باعث مي شود پمپ پيستوني از بيرون تحت فشار قرار بگيرد. وقتي پمپ با الکتروموتور يا گيربکس کوپل شده، کوچک ترين ناهمراستايي ميتواند به ارتعاش تبديل شود. نکته مهم اين است که اين مدل لرزش ها معمولا با گذشت زمان بدتر مي شوند، چون ناهمراستايي باعث سايش کوپلينگ و فشار جانبي به شفت و ياتاقان مي شود و بعد از مدتي، مشکل مکانيکي واقعي هم به آن اضافه مي شود.

کوپلينگ اگر درست انتخاب نشده باشد، يا الاستومر آن فرسوده شده باشد، يا لق زده باشد، لرزش را هم توليد مي کند و هم منتقل مي کند. بعضي وقت ها شما حس ميکنيد «خود پمپ» دارد مي لرزد، اما ريشه از موتور است يا برعکس. بنابراين در بررسي لرزش پمپ پيستوني بايد مجموعه ای از پمپ، کوپلينگ، موتور، شاسي و فونداسيون را به صورت یکپارچه ببینید.

پايه نامناسب هم يکي از آن چيزهايي است که ساده به نظر مي آيد اما خيلي دردسر درست مي کند. اگر پمپ روي شاسي نازک نصب شده باشد، يا پيچ ها خوب سفت نشده باشند، يا زير پمپ تاب داشته باشد، آن وقت پمپ در دورهاي بالا وارد رزونانس مي شود؛ يعني فرکانس طبيعي مجموعه با فرکانس کارکرد همپوشاني پيدا مي کند و لرزش چند برابر مي شود. در اين حالت گاهي با دست هم مي شود لرزش را تشخيص داد، و جالب اينجاست که ممکن است با عوض شدن دور يا تغيير بار، لرزش کم و زياد شود.

يک نشانه کليدي در لرزش ناشي از ناهمراستايي اين است که معمولا در شروع کار سرد کمتر است و بعد از گرم شدن و انبساط قطعات، بيشتر مي شود. چون انبساط حرارتي مي تواند تراز را بدتر کند. پس اگر لرزش پمپ پيستوني بعد از مثلا نيم ساعت کار کردن بيشتر مي شود، نصب و همراستايي را جدي بگيريد و فقط به روغن و فيلترتوجه نکنید.

بیشتر بخوانید : اهمیت استفاده از فیلترهای میکرونی برای محافظت از پمپ‌ های پیستونی

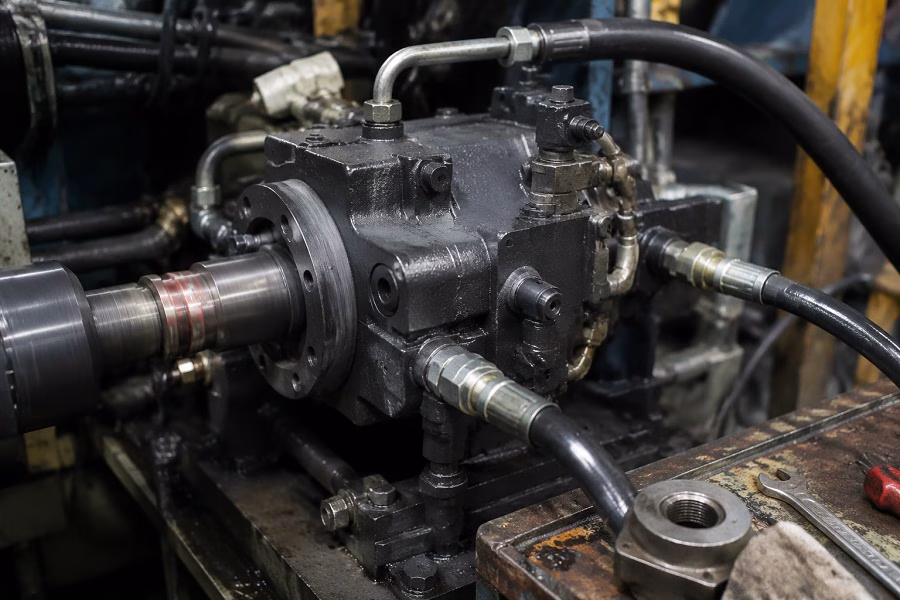

چگونه از روی فشار، دما و صدا علت لرزش را پیدا کنیم؟

اين بخش جايي است که لرزش از يک حس مبهم تبديل به يک عيب يابي قابل اتکا ميشود. شما لازم نيست حتما دستگاه آناليز ارتعاش گران داشته باشيد تا سرنخ بگيريد. سه ورودي ساده به نام های فشار، دما و صدا دارید. اگر همين سه تا را درست نگاه کنيد، در بسياري از موارد علت لرزش پمپ پيستوني مشخص مي شود يا حداقل دايره احتمالات بسيار کوچک ميشود.

از فشار شروع کنيم. اگر فشار در حالت بي باري و زير بار نوسان دارد، يا روي گيج موج مي زند، احتمال ورود هوا، کاويتاسيون، مشکل سوپاپ ها، يا پالس فشار غيرعادي مطرح است. اگر فشار به حد تنظيم شده نم يرسد و همزمان پمپ مي لرزد، ممکن است پمپ نشت داخلي پيدا کرده باشد يا کنترلر جابجايي درست فرمان ندهد. اگر فشار درست است ولي لرزش شديد است، بيشتر به سمت مشکل مکانيکي نصب، کوپلينگ، ياتاقان يا رزونانس ميرود.
حالا دما. دما مثل گزارش پنهان سيستم است. اگر دماي روغن نسبت به قبل بالا رفته و لرزش پمپ پيستوني هم اضافه شده، يعني اتلاف انرژي زياد شده است. اتلاف انرژي معمولا از نشت داخلي، اصطکاک غيرعادي، فيلتر گرفته، يا فشارشکن که مدام رليف ميکند مي آيد. دماي بالاي بدنه پمپ در نزديکي ياتاقان ها هم مي تواند نشانه فشار جانبي ناشي از ناهمراستايي باشد.

صدا سومين سرنخ است. صداي کاويتاسيون معمولا تيز و ريز و شبيه تق تق يا ساييده شدن است، و اغلب با تغيير بار و دور تغيير مي کند. صداي ياتاقان خراب يا ناهمراستايي بيشتر حالت زوزه ممتد يا غرغر دارد و ممکن است با دست زدن به بدنه لرزش هم محسوس باشد. صداي ضربه اي سنگين تر گاهي به شل بودن پايه يا ضربه هيدروليکي مربوط است. اگر صدا ناگهان عوض شده و همزمان لرزش پمپ پيستوني شديد شده، بهتر است دستگاه را ادامه ندهيد و اول علت را پيدا کنيد.

در اينجا يک جدول خلاصه مي تواند کمک کند که بدون شلوغ کاري، رابطه علائم و علت هاي محتمل را سريع ببينيد.

اين جدول قرار نيست تشخيص نهايي بدهد، اما کمک مي کند به جاي اينکه همه چيز را همزمان دستکاري کنيد، ابتدا از محتمل ترين شاخه شروع کنيد.

بیشتر بخوانید : پمپ پره ای یا کارتریجی تک مرحله ای چیست؟

چه ایرادهایی در روغن و فیلترها لرزش پمپ را تشدید می کنند؟

بعضي وقت ها علت اصلي لرزش پمپ پيستوني يک مشکل واضح مکانيکي يا کاويتاسيون است، اما روغن و فيلترها مثل بنزين روي آتش عمل مي کنند و لرزش را تشديد مي کنند. اينجا داستان کيفيت روغن فقط «کثيف بودن» نيست. ويسکوزيته نامناسب، کف کردن، آب داشتن، فيلتر نامناسب يا گرفته، و حتي انتخاب اشتباه رده روغن در دماي محيط مي تواند باعث شود پمپ صدا و لرزش بيشتري نشان بدهد.
اگر ويسکوزيته روغن بيش از حد بالا باشد، مخصوصا در استارت سرد، پمپ براي مکش روغن بايد سخت تر کار کند. اين سختي مکش فشار ورودي را پايين مي آورد و زمينه کاويتاسيون را فراهم مي کند. در نتیجه این امر لرزش پمپ پيستوني مخصوصا در شروع کار بيشتر است و بعد از گرم شدن ممکن است کمتر شود. برعکسش هم ممکن است اتفاق بیفتد. اگر روغن خيلي رقيق باشد، نشتي داخلي بالا ميرود و پمپ براي رسيدن به فشار، بيشتر تحت فشار قرار مي گيرد و هم گرما و هم لرزش بالا مي رود.
فيلترها هم اگر گرفته باشند، دو اثر دارند. يکي اينکه افت فشار ايجاد مي کنند و در برگشت يا مکش، جريان را محدود مي کنند. ديگري اينکه اگر باي پس باز شود، آلودگي وارد مدار مي شود و قطعات حساس پمپ پيستوني را مي سايد. سايش داخلي يعني پالس فشار بدتر، صداي بيشتر و لرزش پمپ پيستوني که آرام آرام شديدتر مي شود. گاهي هم صافي مکش يا استرينر داخل مخزن آنقدر گرفته مي شود که کسي يادش نمي افتد آن را چک کند، ولي همان قطعه کوچک، پمپ را وارد فاز کاويتاسيون مي کند.
موضوع آب و هوا در روغن هم مهم است. آب باعث کاهش خاصيت روانکاري و افزايش خوردگي شده و هوا باعث تراکم پذيري و ضربان فشار می شود. هر دو به زبان ساده يعني پمپ پيستوني به جاي کار نرم، کار ضربه اي انجام مي دهد. کف کردن روغن هم معمولا از برگشت نامناسب داخل مخزن، سطح روغن پايين، يا روغن نامناسب ايجاد مي شود. کف اگر وارد مکش شود، لرزش پمپ پيستوني را واقعا آزاردهنده ميکند و گاهي فشار را هم ناپايدار مي کند.
اگر بخواهيم عملي نگاه کنيم، وقتي لرزش داريد، يک بار فقط به شيشه سايت گلس مخزن يا خود روغن نگاه کنيد. اگر کف زياد مي بينيد، يا روغن شير مانند شده، يا بوي سوختگي مي دهد، يا رنگش غيرطبيعي است، احتمال اينکه روغن و فيلترها در تشديد لرزش نقش دارند زياد است. اينها شايد ساده به نظر برسند، اما در پمپ هاي پيستوني واقعا تعيين کننده اند.

چه زمانی باید پمپ را فوراً از مدار خارج کرد؟

در عيب يابي هميشه يک خط قرمز وجود دارد، نقطه اي که ادامه کار کردن، ريسک خرابي سنگين يا خطر ايمني را بالا مي برد. خيلي ها ميگويند «بگذار شيفت تمام شود بعد سرويس مي کنيم»، اما بعضي نشانه ها در پمپ پيستوني مثل اين است که خودرو با چراغ روغن روشن در اتوبان برود. شايد چند دقيقه دوام بياورد، اما هزينه اش بعدا چند برابر است.
اگر لرزش پمپ پيستوني ناگهان شديد شده و همزمان صداي غيرعادي تازه اي مثل تق تق بلند، جيغ يا ضربه فلزي مي شنويد، بهتر است پمپ را همان لحظه از مدار خارج کنيد. چون اين حالت ميتواند نشانه شکستگي داخلي، گيرپاژ لحظه اي، يا آسيب ياتاقان باشد. ادامه دادن ممکن است شفت را هم خراب کند و بدنه را آسيب بزند.
اگر دماي بدنه پمپ يا روغن در مدت کوتاه غيرعادي بالا مي رود و حس مي کنيد بوي روغن داغ يا دود خفيف وجود دارد، اين هم خط قرمز است. گرماي ناگهاني يعني يا رليف دائم باز مانده، يا اصطکاک شديد رخ داده، يا نشت داخلي آنقدر بالا رفته که پمپ عملا دارد خودش را گرم مي کند. در اين شرايط لرزش پمپ پيستوني معمولا هم بدتر ميشود و هم خطر آسيب به آب بندها و آتش سوزي بالا مي رود.
اگر فشار به شکل غيرقابل کنترل بالا مي رود يا مدام قطع و وصل مي شود و همزمان لرزش داريد، ريسک ضربه هيدروليکي و ترکيدن شيلنگ يا آسيب به عملگرها مطرح است. اينجا هم ادامه کار منطقي نيست.
و در نهايت، اگر نشتي ناگهاني و شديد از کاسه نمد يا ترک بدنه ديديد، ديگر بحث عيب يابي حين کار نيست. بايد پمپ را خاموش کنيد، فشار را تخليه کنيد و بعد سراغ علت برويد. لرزش پمپ پيستوني در اين مرحله معمولا يک پيام واضح است که سيستم وارد محدوده خطر شده است.

سخن پایانی

لرزش پمپ پيستوني را اگر به موقع جدي بگيريد، بيشتر وقت ها قبل از رسيدن به خرابي بزرگ قابل کنترل است. مشکل از هر جا که شروع شده باشد، چه از مکش و کاويتاسيون و هوادهي، چه از کوپلينگ و ناهمراستايي و شاسي، يا از روغن و فيلتر و کيفيت نگهداري، نشانه ها معمولا زودتر از فاجعه خودشان را نشان مي دهند. نکته مهم اين است که با يک نگاه سيستمي جلو برويد. فشار را ببينيد، دما را چک کنيد، صدا را دقيق گوش کنيد و بعد سراغ بخش مکانيکي نصب برويد.
اين مدل عيب يابي باعث ميشود به جاي تعويض هاي کور، با چند اقدام درست جلوي هزينه هاي سنگين را بگيريد. اگر بخواهم يک جمله جمع بندي بگويم لرزش پمپ پيستوني اتفاقي نيست، نشانه است. هر نشانه اي اگر به موقع خوانده شود، شما را از توقف خط توليد، خرابي پمپ، و دردسرهاي بعدي نجات مي دهد.

سوالات متداول

1. آيا لرزش پمپ پيستوني هميشه يعني پمپ خراب شده است؟
نه، گاهي نصب بد، شل بودن پايه يا ناهمراستايي علت است، اما اگر لرزش با صدا، دما يا نوسان فشار همراه شود احتمال خرابي بالا مي رود.
2. چطور سريع بفهمم مشکل از کاويتاسيون است يا از کوپلينگ؟
اگر صداي ريز شبيه تق تق و بدتر شدن با مکش ضعيف داريد، به کاويتاسيون شک کنيد؛ اگر زوزه ممتد و بدتر شدن بعد از گرم شدن داريد، کوپلينگ و همراستايي محتمل تر است.
3. آيا تعويض فيلتر مي تواند لرزش پمپ پيستوني را کم کند؟
اگر فيلتر يا صافي مکش گرفته باشد بله، چون افت فشار مکش و پالس فشار کمتر ميشود، اما اگر علت اصلي مکانيکي باشد فقط اثر محدود دارد.
