پمپ پیستونی دبی متغیر چیست و چه زمانی به درد می خورد؟

اگر تا حالا کنار يک دستگاه هيدروليک ايستاده باشيد که ساعت ها کار مي کند، يک لحظه هايي را خوب يادتان مي ماند. مثلا وقتي اپراتور اهرم را رها مي کند، دستگاه عملا بي کار مي شود، اما صداي پمپ هنوز هست و روغن هنوز در مدار مي چرخد و دما آرام آرام بالا مي رود. همين جاست که بعضي ها مي گويند هيدروليک به معنی گرما و اتلاف انرژي و دردسر است. اما واقعيت اين است که خيلي از اين اتلاف ها به اين برمي گردد که ما از پمپ مناسب براي نياز واقعي مدار استفاده نکرده ايم.
پمپ پيستوني دبي متغير دقيقا براي همين لحظه ها ساخته شده؛ براي وقتي که دستگاه هميشه نياز به حداکثر دبي ندارد، اما ما مجبوريم يک پمپ را دائم بچرخانيم. اين پمپ کمک مي کند دقيقا همان قدر روغن توليد شود که در همان لحظه لازم است. در اين مقاله مي خواهم پمپ پيستوني دبي متغير را طوري توضيح بدهم که هم تصوير فني اش روشن شود و هم بفهميد چه وقت ها واقعا به درد مي خورد.

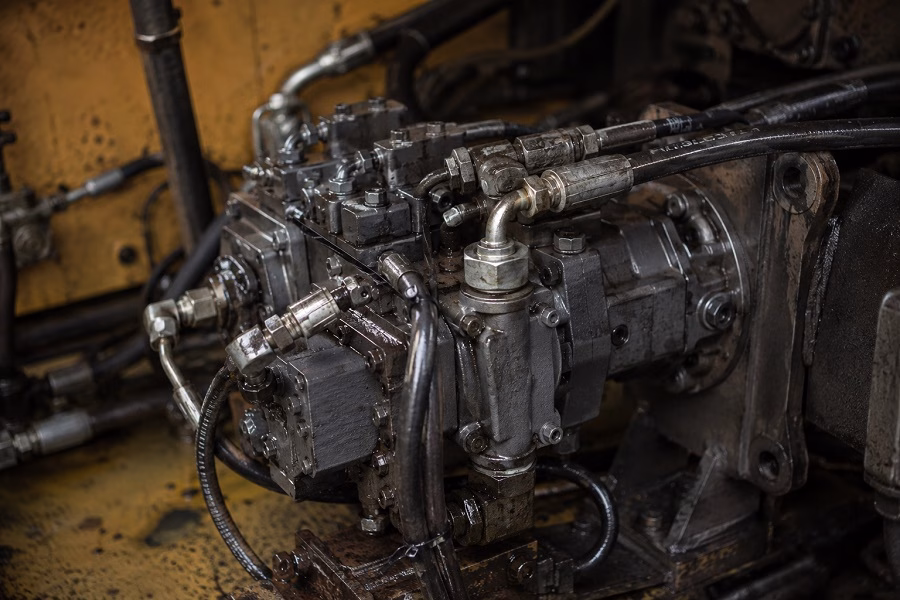

پمپ پيستوني دبي متغير چگونه کار مي کند؟

قبل از اينکه وارد جزئيات شويم، بايد يک تصوير ذهني درست بسازيم. پمپ پيستوني را مثل يک گروه پيستون تصور کنيد که درون سيلندر بلوک حرکت رفت و برگشتي دارند و با اين رفت و برگشت، روغن را مکش و سپس به سمت خروجي هدايت مي کنند. حالا سوال اين است که چه چيزي باعث مي شود در يک پمپ، مقدار روغني که در هر دور توليد مي شود ثابت بماند و در يک پمپ ديگر بتواند کم و زياد شود؟
جواب اصلي در هندسه حرکت پيستون هاست، يعني اينکه پيستون ها چقدر کورس رفت و برگشت داشته باشند. کورس بيشتر به معنی حجم جابه جايي بيشتر و در نتيجه دبي خروجي بيشتر است. در پمپ پيستوني دبي متغير، يک مکانيزم وجود دارد که اجازه مي دهد کورس پيستون ها تغيير کند. اين مکانيزم معمولا با چيزي که به آن صفحه زاويه گير يا سواش پليت مي گويند اتفاق مي افتد. پيستون ها به کمک کفشک ها روي اين صفحه حرکت مي کنند.
وقتي زاويه صفحه نسبت به محور چرخش بيشتر شود، پيستون ها مجبور مي شوند رفت و برگشت بيشتري انجام دهند و حجم روغن جابه جا شده در هر دور بالا مي رود. وقتي زاويه صفحه کم شود، کورس پيستون ها کوتاه تر مي شود و دبي کم مي شود. اگر زاويه به صفر برسد، پمپ عملا به حالت دبي صفر مي رود، يعني شفت مي چرخد اما جابه جايي موثري اتفاق نمي افتد.
اينجا يک نکته ظريف وجود دارد که خيلي به درد عيب يابي هم مي خورد. پمپ پيستوني دبي متغير فقط با يک پيچ تنظيم ساده کار نمي کند، معمولا يک کنترلر يا رگولاتور دارد که بر اساس فشار يا بار يا فرمان سيستم، زاويه صفحه را تنظيم مي کند. در بعضي مدل ها کنترل فشار به اين شکل است که پمپ تا وقتي فشار به حد تنظيم نرسيده دبي مي دهد، اما وقتي فشار به ست پوينت رسيد، زاويه صفحه را کم مي کند تا دبي کاهش پيدا کند و فقط همان قدر جريان توليد شود که براي نگه داشتن فشار لازم است.
در بعضي مدل ها کنترل بار يا لود سنسينگ داريم که هوشمندتر رفتار مي کند و پمپ را وادار مي کند فقط به اندازه اختلاف فشار مشخصي بالاتر از بار، دبي توليد کند. نتيجه عملي اين است که پمپ پيستوني دبي متغير مي تواند مثل يک سيستم خودتنظيم عمل کند و در زمان بي باري، خودش را جمع کند.

بیشتر بخوانید : چرا پمپ پیستونی می لرزد؟ ۵ نشانه خرابی که باید همین حالا بررسی کنید

تفاوت پمپ دبی متغیر با پمپ پیستونی دبی ثابت

خيلي ها وقتي اسم پمپ پيستوني را مي شنوند، ذهنشان مي رود سمت پمپ هاي قوي و فشار بالا و اين تصور را دارند که پس حتما هر پمپ پيستوني بهتر از هر پمپ ديگر است. اما تفاوت اصلي اينجا بين دبي ثابت و دبي متغير است، نه فقط بين پيستوني و دنده اي. پمپ پيستوني دبي ثابت در هر دور، حجم مشخصي را جابه جا مي کند. يعني اگر دور ثابت باشد، دبي تقريبا ثابت است، چه شما به آن نياز داشته و یا آن را لازم نداشته باشید.
اگر مدار در لحظه اي به دبي نياز ندارد، اين دبي اضافي يا از طريق شير اطمينان به تانک برمي گردد يا از طريق مسيرهاي ديگر تخليه مي شود. اين همان جايي است که انرژي تبديل به گرما مي شود و شما روغن داغ، افت راندمان و هزينه برق بالا را تجربه مي کنيد. در مقابل، پمپ پيستوني دبي متغير اين قابليت را دارد که جابه جايي خودش را کم کند. يعني اگر سيستم نيازي به دبي بالا ندارد، پمپ مي تواند دبي را پايين بياورد و در نتيجه انرژي کمتري از موتور مي گيرد.
این تفاوت شاید بر روی کاغذ ساده به نظر برسد اما در حالت کلی می تواند کل اقتصاد يک خط توليد را تغيير دهد. مخصوصا در دستگاه هايي که زمان بي باري زياد دارند، مثل پرس ها، دستگاه هاي تزريق پلاستيک در بعضي فازها، يا ماشين آلاتي که چرخه کاريشان شامل توقف و انتظار است. از نظر رفتاري هم تفاوت ها مهم است. پمپ دبي ثابت معمولا مدار را مجبور مي کند که براي کنترل سرعت و فشار، بيشتر به شيرها تکيه کند. يعني کنترل با خفه کردن جريان يا تخليه اضافه انجام مي شود.
اما پمپ پيستوني دبي متغير مي تواند بخشي از کنترل را از شيرها بردارد و به خود پمپ منتقل کند، مثلا با کنترل فشار يا لود سنسينگ. اين موضوع هم مصرف انرژي را کم مي کند هم گرما را کاهش می دهد. يک تفاوت ديگر هم در واکنش پذيري است. پمپ هاي دبي متغير اگر درست تنظيم شوند، مي توانند در لحظه هاي نياز، سريع دبي را بالا ببرند و در لحظه هاي بي نيازي، خودشان را عقب بکشند.
اما اگر تنظيمات کنترلر درست نباشد يا مدار فرمان مشکل داشته باشد، ممکن است تاخير، نوسان فشار يا رفتار تند و تيز ايجاد شود. پس تفاوت فقط در صرفه جويي نيست، در حساسيت و نياز به تنظيم صحيح هم هست.

بیشتر بخوانید : از صدای غیرعادی تا افت فشار: علائم هشدار پمپ پیستونی

نقش صفحه زاویه گیر در تنظیم دبی خروجی پمپ

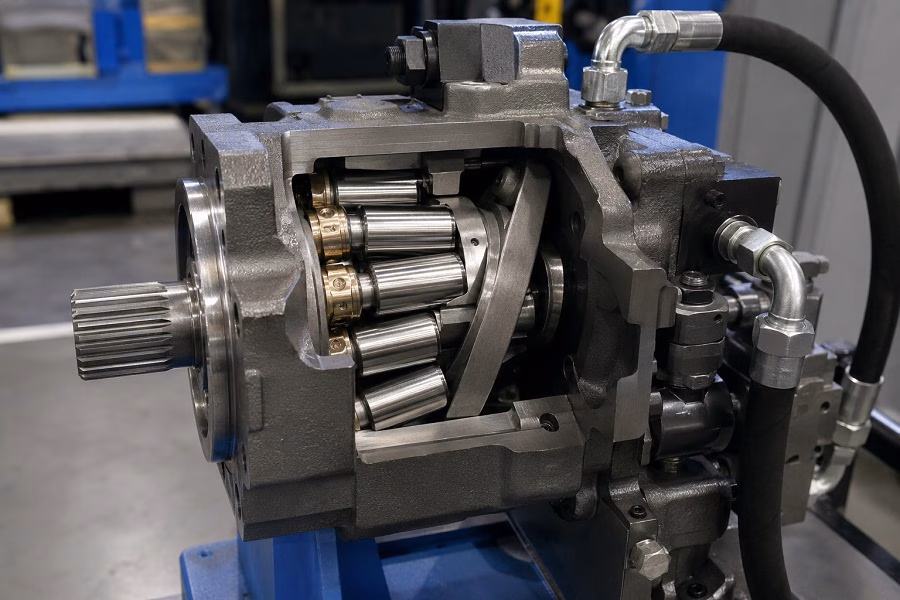

اگر بخواهيم پمپ پيستوني دبي متغير را به يک قطعه کليدي خلاصه کنيم، آن قطعه همين صفحه زاويه گير است. صفحه زاويه گير مثل يک رمپ شيبدار است که پيستون ها روي آن سر مي خورند. هر چقدر شيب بيشتر باشد، پيستون ها بيشتر بالا و پايين مي روند و کورسشان بيشتر مي شود. همين کورس است که حجم جابه جايي در هر دور را مي سازد.
اما باید دقت داشته باشید که صفحه زاويه گير فقط يک صفحه نيست، يک سيستم پشتش هست که آن را مي چرخاند و در زاويه دلخواه نگه مي دارد. اينجا معمولا سروو پيستون ها يا پيستون هاي کنترلي وارد بازي مي شوند. کنترلر پمپ با توجه به فشار خروجي يا فرمان لود سنسينگ، به اين سروو پيستون ها روغن مي دهد تا صفحه را به سمت زاويه بيشتر يا کمتر حرکت دهند. وقتي فشار به حد تنظيم رسيد، کنترلر اجازه نمي دهد صفحه در زاويه بالا بماند و آن را برمي گرداند تا دبي کم شود.
اين مکانيزم يک نتيجه مهم دارد که در پمپ پيستوني دبي متغير، سلامت و تميزي روغن فقط براي قطعات اصلي پمپ مهم نيست، براي سيستم کنترل هم حياتي است. چون اگر اوريفيس هاي ريز، سوپاپ هاي کوچک کنترلر يا مسيرهاي فرمان کثيف شوند، صفحه زاويه گير درست حرکت نمي کند. آن وقت شما علائمي مثل نوسان دبي، بالا نرفتن فشار، گير کردن در دبي بالا يا گير کردن در دبي کم را مي بينيد. خيلي وقت ها مشکل از خود مجموعه پيستون و سيلندر نيست، از همين کنترل صفحه زاويه گير است.

بیشتر بخوانید : اهمیت استفاده از فیلترهای میکرونی برای محافظت از پمپ‌ های پیستونی

چه زمانی استفاده از پمپ دبی متغیر توجیه فنی و اقتصادی دارد؟

اين سوال را اگر صادقانه جواب بدهيم، بايد بگوييم پمپ پيستوني دبي متغير هميشه بهترين انتخاب نيست. چون گران تر است، تنظيم و نگهداري اش حساس تر است و اگر مدار شما طوري باشد که هميشه به دبي ثابت و بالا نياز دارد، عملا سود خاصي از متغير بودن نمي بريد. پس توجيه زماني قوي مي شود که الگوي مصرف دبي شما متغير باشد، يعني دستگاه يک جاهايي واقعا دبي بالا مي خواهد و يک جاهايي اصلا نمي خواهد.
يک مثال ساده، دستگاه پرس هيدروليک است. وقتي رام در حال نزديک شدن به قطعه است، شما سرعت مي خواهيد و دبي بالا لازم داريد، اما فشار زياد نه. وقتي به قطعه مي رسد و وارد مرحله پرس مي شود، سرعت کم مي شود اما فشار بالا مي رود. بعد در مرحله نگه داشتن يا توقف، اصلا ممکن است دبي زياد لازم نباشد. پمپ پيستوني دبي متغير در اين چرخه، خودش را با نياز تطبيق مي دهد و به جاي اينکه دبي اضافه را از شير اطمينان برگرداند، اصلا توليدش نمي کند. اين به معنی برق کمتر، گرما کمتر، و عمر بيشتر روغن است.
از نظر اقتصادي هم بايد دو چيز را کنار هم گذاشت. هزينه اوليه بالاتر است، اما هزينه انرژي و هزينه نگهداري سيستم ممکن است در طول زمان کمتر شود. اگر شما يک خط توليد داريد که روزي چند شيفت کار مي کند و زمان بي باري زياد دارد، پمپ پيستوني دبي متغير مي تواند در قبض برق خودش را نشان بدهد. اما اگر يک دستگاه داريد که هفته اي چند ساعت روشن مي شود و بارش هم تقريبا ثابت است، احتمال دارد هرگز اختلاف قيمت را جبران نکند.
توجيه فني هم يک بخش ديگر دارد. در بعضي مدارها شما به کنترل نرم و دقيق نياز داريد، مخصوصا وقتي مي خواهيد شوک هيدروليکي کمتر شود يا فشار به شکل پايدارتر کنترل شود. پمپ هاي دبي متغير با کنترل هاي مناسب مي توانند اين ثبات را بهتر فراهم کنند. البته به شرط اينکه طراحي مدار درست باشد و شيرها و تنظيمات با پمپ هماهنگ باشند.

بیشتر بخوانید : پمپ پره ای یا کارتریجی تک مرحله ای چیست؟

مزایای این پمپ در کاهش مصرف انرژی و تولید حرارت

اينجا همان جايي است که پمپ پيستوني دبي متغير براي خيلي ها جذاب مي شود. چون کاهش انرژي و کاهش حرارت يعني کاهش دردسر. در مدارهاي دبي ثابت، وقتي شما نياز به دبي نداريد ولي پمپ همچنان دبي توليد مي کند، اين انرژي جايي بايد برود. معمولا يا از شير اطمينان رد مي شود و به تانک برمي گردد يا از طريق يک مسير خفه شده عبور مي کند. هر دو حالت به معنی تبديل انرژي به گرما است.
نتيجه این امر بالا رفتن دما، کاهش ويسکوزيته روغن، افت عمر آب بندها و در نهايت خرابي هاي زنجيره اي است. پمپ پيستوني دبي متغير با کم کردن دبي در زمان بي نيازي، اين چرخه گرما را مي شکند. موتور الکتريکي هم سبک تر کار مي کند چون گشتاور لازم کاهش پيدا مي کند. شما اين را در عمل با چند نشانه مي بينيد. دماي تانک آرام تر بالا مي رود، فن خنک کن کمتر روشن مي شود، و روغن کمتر تيره و اکسيده مي شود. اين يعني فاصله زماني تعويض روغن بيشتر مي شود و هزينه فيلتر و سرويس هم کاهش پيدا مي کند.
يک مزيت ديگر هم اين است که وقتي حرارت کمتر شود، کل سيستم پايدارتر مي شود. چون بسياري از مشکلات هيدروليک از تغيير دما شروع مي شوند. آب بندها در گرما نرم مي شوند و نشتي مي دهند، روغن رقيق مي شود و نشتي داخلي بالا مي رود، و دقت کنترل سرعت کم مي شود. پس کاهش حرارت فقط براي آرامش نيست، براي دقت و عمر هم هست.
اينجا لازم است يک نکته را هم واقعي بگوييم. کاهش حرارت زماني اتفاق مي افتد که پمپ درست انتخاب و درست تنظيم شده باشد. اگر پمپ پيستوني دبي متغير را نصب کنيد اما کنترلر را اشتباه تنظيم کنيد يا مدار را طوري ببنديد که پمپ مدام در حالت جبران فشار بالا کار کند، باز هم گرما توليد مي شود. پس مزيت انرژي و حرارت، يک نتيجه اتوماتيک و تضميني نيست، نتيجه يک طراحي درست است.

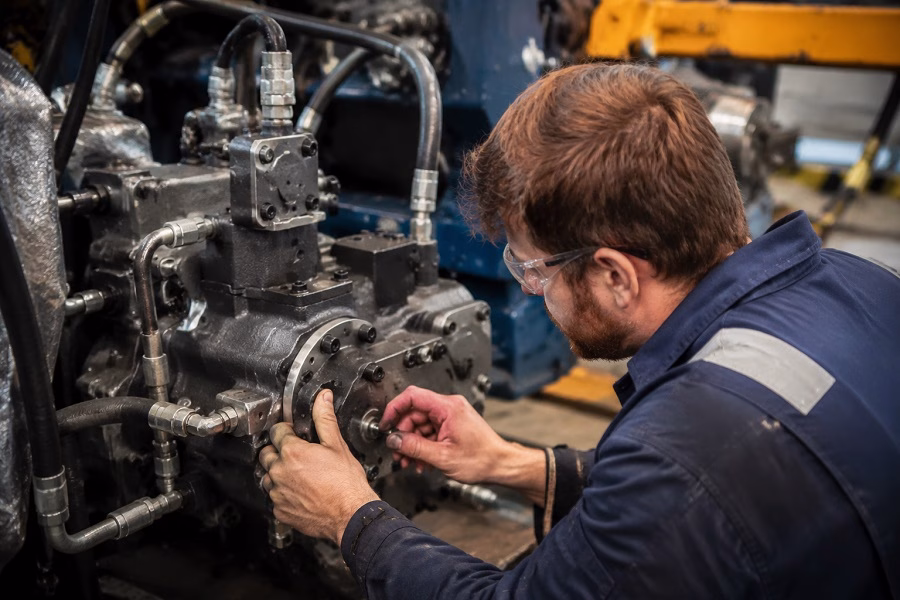

محدودیت ها و حساسیت های پمپ پیستونی دبی متغیر

حالا که از جذابيت ها گفتيم، بايد سمت ديگر ماجرا را هم ببينيم. پمپ پيستوني دبي متغير يک قطعه هوشمندتر و پيچيده تر است و همين پيچيدگي يعني حساسيت. اولين محدوديت، حساسيت به آلودگي روغن است. در بسياري از اين پمپ ها، تلرانس ها ريز است و کنترلرها مسيرهاي باريک دارند. اگر فيلتراسيون ضعيف باشد يا روغن به موقع سرويس نشود، مشکل به شکل گير کردن اسپول کنترلر، کند شدن واکنش صفحه زاويه گير يا نوسان فشار خودش را نشان مي دهد.
اين همان جايي است که بعضي ها مي گويند پمپ هاي دبي متغير زود خراب مي شوند، در حالي که خيلي وقت ها مشکل از شرايط نگهداري است نه از ذات پمپ. محدوديت دوم، حساسيت به تنظيمات و هماهنگي با مدار است. مثلا اگر شما در مدار، شيرهاي خاصي داريد که نياز به دبي لحظه اي دارند يا شوک ايجاد مي کنند، بايد مطمئن شويد کنترل پمپ با آن چرخه سازگار است.
در غير اين صورت ممکن است دستگاه در لحظه لازم، دبي را ديرتر بدهد و حس کنيد قدرت کم شده يا حرکت کند است. گاهي هم برعکس، پمپ با تندي واکنش نشان مي دهد و ضربه ايجاد مي شود. اينها با تنظيم درست و انتخاب کنترلر مناسب قابل حل است، اما نبايد ساده گرفت.
محدوديت سوم، هزينه و دسترسي به تعميرکار ماهر است. پمپ پيستوني دبي متغير معمولا گران تر است و تعميرش هم تخصصي تر. اگر در منطقه اي هستيد که قطعات و خدماتش محدود است، شايد يک پمپ ساده تر انتخاب قابل اتکاتري باشد، حتي اگر از نظر انرژي کمي پرمصرف تر باشد. چون توقف خط توليد گاهي از هر صرفه جويي گران تر تمام مي شود.
و محدوديت چهارم، اين است که در بعضي کاربردها اصلا سودي از متغير بودن نمي بريد. اگر دستگاه شما هميشه در حال کار با دبي بالا است و زمان بي باري ندارد، پمپ پيستوني دبي متغير بيشتر شبيه يک پمپ دبي ثابت گران قيمت عمل مي کند. پس بايد واقعا الگوي کارکرد را ببينيد، نه اينکه فقط به مد بودن تکنولوژي دل ببنديد.

در چه صنایع و مدارهایی این پمپ عملکرد بهتری دارد؟

براي اينکه انتخاب ملموس شود، بهتر است صنعت ها و مدارهايي را تصور کنيم که ذاتا دبي متغير مي خواهند. هر جا چرخه کاري شامل فازهاي مختلف باشد، پمپ پيستوني دبي متغير خودش را نشان مي دهد. مثلا در ماشين آلات راهسازي و سيار، شما مدام با تغيير بار و سرعت مواجهيد. در اينجا پمپ هاي لود سنسينگ يا کنترل بار، کمک مي کنند موتور ديزل يا الکترو موتور بيخودي زير بار نماند و مصرف سوخت يا برق کنترل شود.
در دستگاه هاي پرس، همانطور که گفتيم فاز نزديک شدن، فاز پرس، فاز نگه داشتن و فاز برگشت داريم. در تزريق پلاستيک هم فازهاي پر کردن، پک، خنک کاري و باز و بسته شدن قالب، هر کدام نيازهاي متفاوتي دارند. پمپ پيستوني دبي متغير در اين مدل دستگاه ها هم از نظر انرژي به صرفه بوده و هم از نظر کنترل حرارت اقتصادی است.
در خطوط صنعتي که چند مصرف کننده به صورت همزمان کار مي کنند و بارها مدام تغيير مي کند، مثل بعضي سيستم هاي فولاد، کاغذ، يا ماشين آلات خاص، پمپ پيستوني دبي متغير با کنترل مناسب مي تواند فشار و دبي را هوشمندانه تقسيم کند. مخصوصا وقتي از کنترل لود سنسينگ استفاده شود، هر مصرف کننده آنچه لازم دارد مي گيرد و پمپ مجبور نيست همه چيز را به صورت ثابت و پرهزينه تغذيه کند.
يک بخش ديگر هم صنايع دريايي و تجهيزات سنگين است که بحث دوام و راندمان همزمان مهم مي شود. البته در اين کاربردها بايد روي فيلتراسيون و نگهداري سختگيرتر بود، چون محيط خشن است و آلودگي مي تواند سريع اثر بگذارد. در نهايت اگر بخواهيم جمع بندي کاربردي بکنيم، پمپ پيستوني دبي متغير بيشتر در مدارهايي مي درخشد که زمان زيادي در حالت بي باري يا نيمه بار دارند، يا بارشان مدام عوض مي شود، يا کنترل دقيق تر و گرماي کمتر ارزش اقتصادي واقعي دارد.

سخن پایانی

پمپ پيستوني دبي متغير يک جواب هوشمندانه به يک مشکل قديمي در هيدروليک است. اينکه چرا وقتي به دبي نياز نداريم، هنوز داريم هزينه توليدش را مي دهيم و بعد با شيرها آن را تبديل به گرما مي کنيم. اين پمپ با تغيير کورس پيستون ها و با کمک صفحه زاويه گير، مي تواند دبي خروجي را مطابق نياز لحظه اي تنظيم کند و هم مصرف انرژي را پايين بياورد و هم حرارت را کمتر کند.
اما در کنار اين مزيت ها، حساسيت به تميزي روغن، نياز به تنظيم درست و هزينه اوليه بالاتر هم وجود دارد. اگر چرخه کاري دستگاه شما متغير است و زمان بي باري زياد داريد، پمپ پيستوني دبي متغير مي تواند يک انتخاب منطقي و اقتصادي باشد. اگر هم مدار شما هميشه با دبي ثابت و بالا کار مي کند، شايد بهتر باشد دنبال راه حل ساده تر و مطمئن تر برويد.

سوالات متداول

1. پمپ پيستوني دبي متغير يعني هميشه فشار ثابت مي دهد؟
نه، دبي متغير بودن به معنی تغيير جابه جايي است، فشار را بار و تنظيمات کنترلر تعيين مي کند و پمپ فقط خودش را با شرايط تطبيق مي دهد.
2. چرا پمپ پيستوني دبي متغير گاهي داغ مي کند؟
اگر درست تنظيم نشده باشد يا مدار طوري باشد که پمپ مدام در حالت جبران فشار کار کند، يا فيلتراسيون ضعيف باشد، گرما بالا مي رود و مزيت اصلي پمپ از بين مي رود.
3. آيا مي شود پمپ پيستوني دبي متغير را با هر مدار قديمي جايگزين کرد؟
گاهي بله، اما بايد نوع کنترلر، تنظيمات فشار، مسير درين و شرايط فيلتراسيون بررسي شود، وگرنه ممکن است به جاي بهبود، نوسان و خرابي ايجاد شود.
